alfatest Multijet Pro - Montagem Dos Injetores para Teste

19
MULTIJET PRO
Português
Injetores Multipoint
3.5 - MONTAGEM DOS INJETORES PARA TESTE
Utilizando o limitador de ponteira e os adaptadores correspondentes à conexão de seu injetor, fixe a Barra de
Alocação ou o Braço Single sobre o Adaptador específico e trave-o na haste roscada com os manípulos.
CUIDADO COM O TORQUE EXCESSIVO NOS MANÍPULOS, DEVE SER O SUFICIENTE PARA LIMITAR
MOVIMENTO VERTICAL DOS INJETORES.
- Conecte a Mangueira de Pressão no Multijet PRO / acessório de adaptação do(s) injetor(es). Ver item 3.3 .
- Conecte o Cabo de acionamento elétrico de Injetores no equipamento (conector de injetores(teste)).Ver item 3.4.
- Conecte os injetores . Atenção para a sequência numérica de conexão dos cabos nos injetores, os número do
cabo será o número do injetor durante o teste.
Haste Roscada Injetor
Singlepoint
Adaptador
Single
Barra de
Alocação
Manípulo
Adaptador
Standard

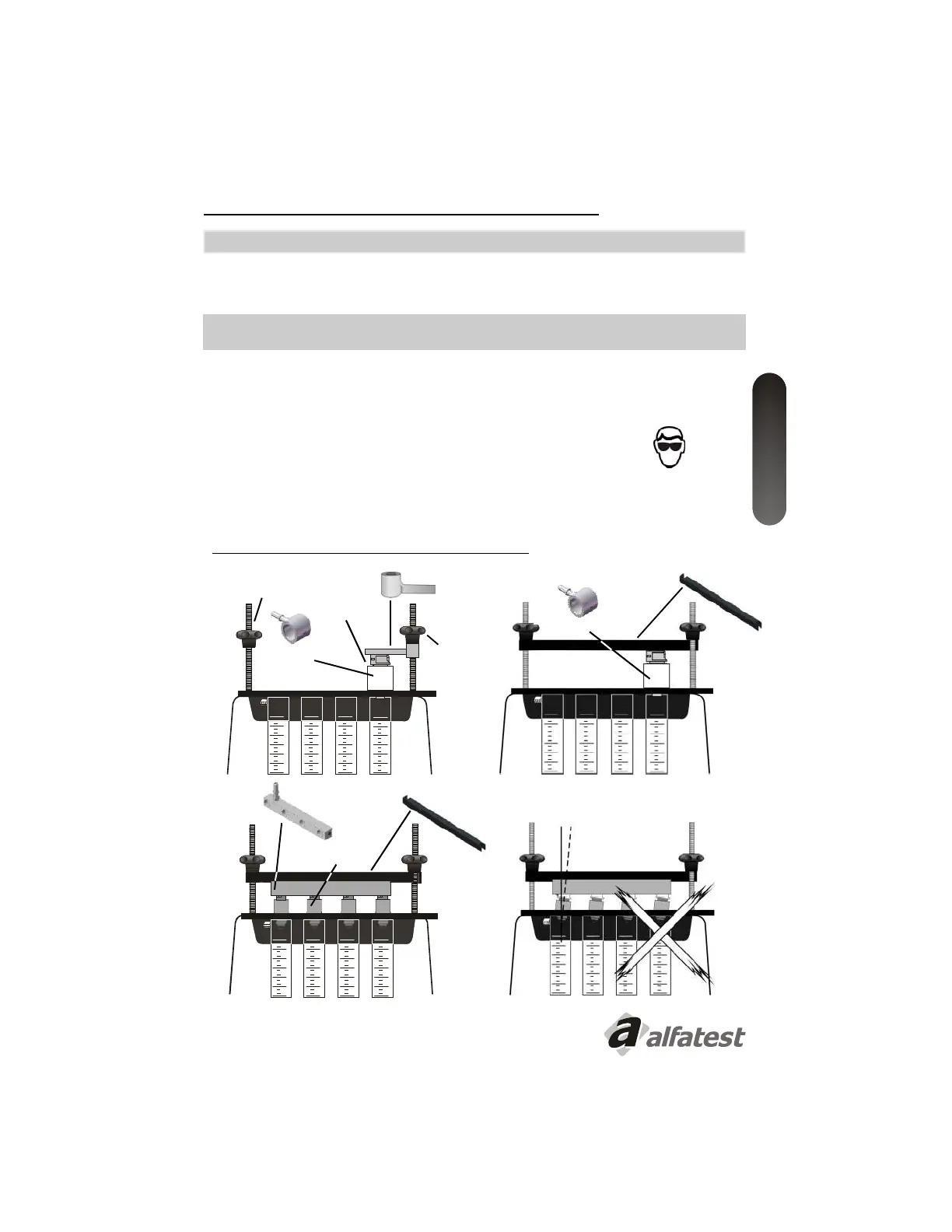

Exemplos de montagem de injetores para teste
Adaptador Single
ATENÇÃO PARA SUA SEGURANÇA, EVITE ACIDENTES
- Observe o travamento de segurança dos conectores da mangueira.
- Garanta ótimo encaixe e alinhamento dos injetores nos adaptadores.
- Respeite as pressões de trabalho dos injetores, principalmente aqueles que utilizam baixa pressão (ex: 1,5 bar).
- Utilize óculos de segurança durante os testes.
Braço Single
Barra de
Alocação
