34
MULTIJET PRO
E
s
p
a
ñ
o
l
TEST 15:
El análisis y verificación del funcionamiento de este tipo de actuador puede depender del vacío generado por el motor.
El Multijet PRO disponibiliza el accionamiento (pulsador) controlado por el usuario. Por medio de este recurso,
es posible verificar la actuación del solenoide y en algunos casos, el movimiento controlado del eje.
Ej
ecución:

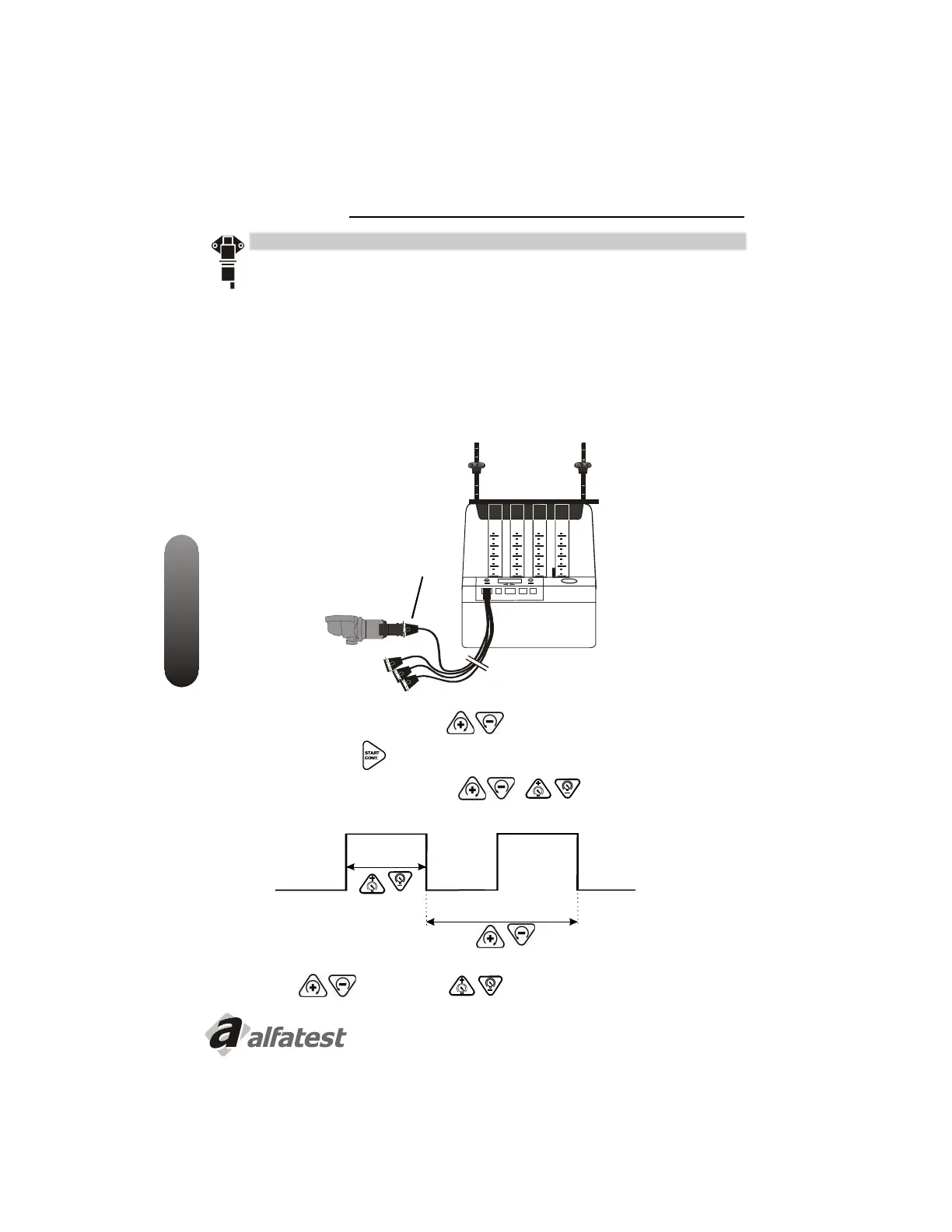

1) ) Conecte el actuador al cable de la inyectora 1, si necesario utilice un adaptador adecuado.
A diferencia de otros actuadores, para esta aplicación será utilizada la salida de test de inyectoras
como se muestra en la figura.
2) Seleccione el test 15 por medio de las teclas .
3) Presione la tecla Start/Cont. para comenzar el test.
A partir de este momento, por medio de las teclas y podrá ser ajustada la frecuencia
( Hz) y el duty cycle (ms)respectivamente.
Ex:Válvula de control de marcha lenta (Hitachi) – Escort 16V; Fiesta 1.0 e 1.3; Ford KA 1.0 e 1.3.
Ajuste FREQ ( ) +/-75Hz y duty ( )+/- 5.0ms.
DUTY CICLE
FR
EQUENCIA
Pulsador ajustable / Test de válvula de Control do aire (IAC)
C
ONECTOR 1
CABO INJETORES
ATUADOR
D
UTY CYCLE
