Terminaux PanelView 550 19
40061-325-01(D)

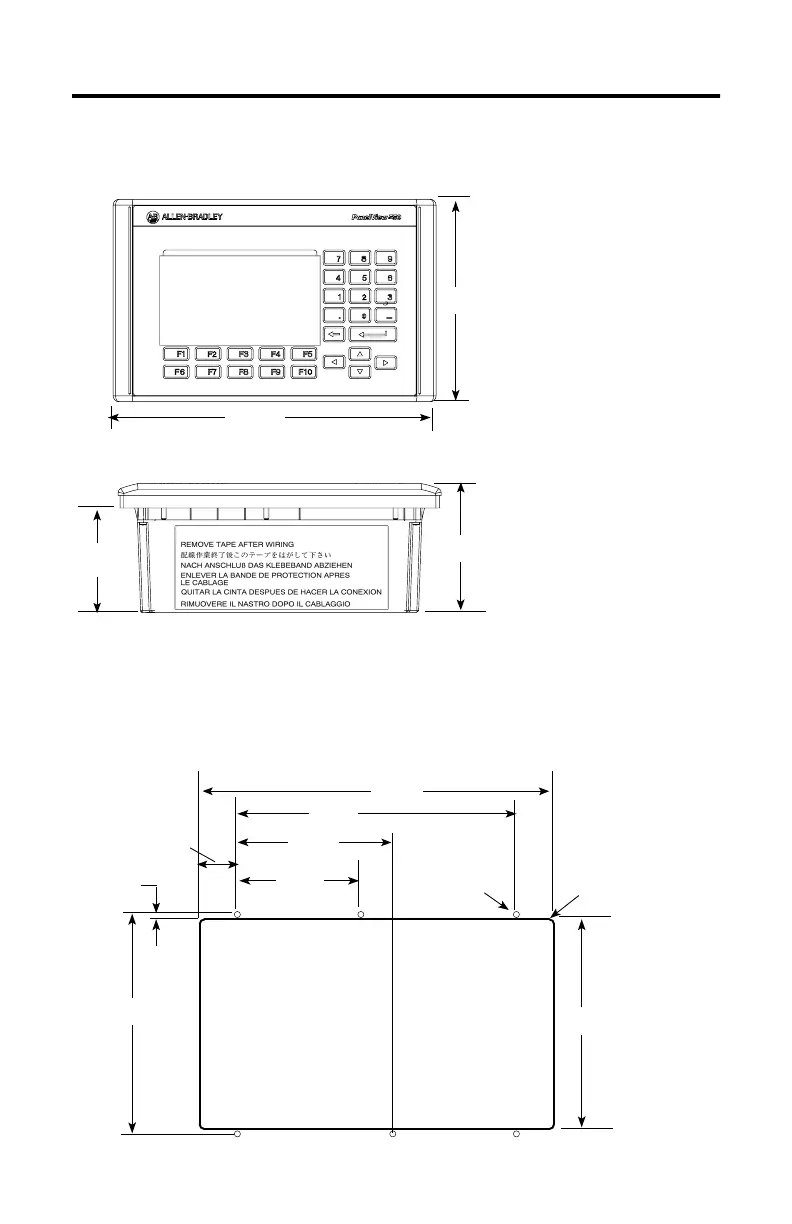

Dimensions de montage
Dimensions de découpe
Utiliser le gabarit de découpe grandeur nature livré avec le terminal pour marquer
les dimensions de la découpe. La figure ci-dessous est un modèle réduit de
découpe.
266 mm
(10,47 in)
106 mm
(4,17 in)
167 mm
(6,57 in)
86 mm
(3,39 in)
Vue du dessus
150 mm
(5,91 in)
144 mm
(5,66 in)
243 mm
(9,55 in)
191 mm
(7,51 in)
106 mm
(4,19 in)
3,3 mm
(0,13 in)
85 mm
(3,33 in)
4.8 mm dia.
(0,188 in)
3,3 mm
(0,13 in)
25.9 mm
(1,02 in)
AVANT
Dimensions conseillées
pour la découpe de
panneau
