Terminali PanelView 550 55
40061-325-01(D)

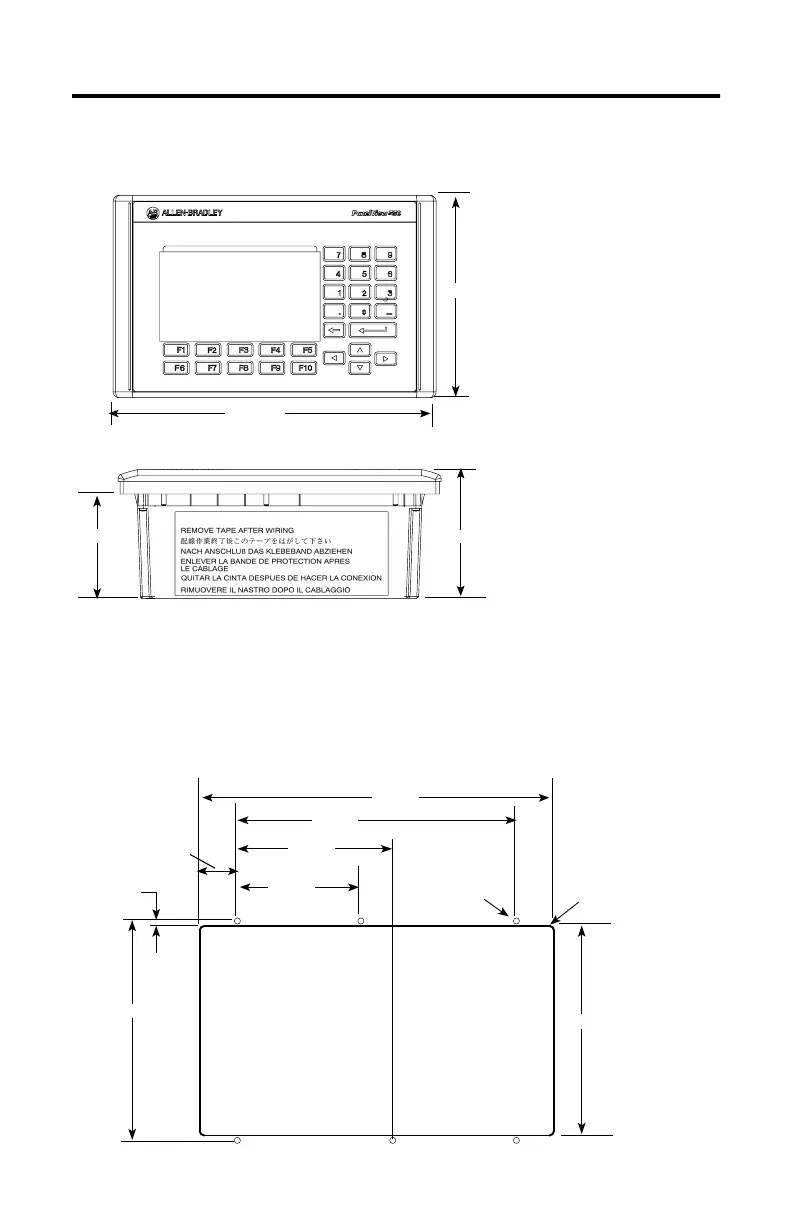

Dimensioni di montaggio
Dimensioni del Taglio
Utilizzare la dima di taglio a dimensioni reali fornita con il terminale per marcare
le dimensioni del taglio. La figura qui sotto fornisce una dima ridotta con
dimensioni.
266 mm
106 mm
167 mm
86 mm
Vista dall’alto
150 mm
144 mm
243 mm
191 mm
106 mm
3,3 mm
85 mm
4,8 mm dia. 3,3 mm
LATO FRONTALE
Dimensioni raccomandate
per il taglio del pannello
25,9 mm
