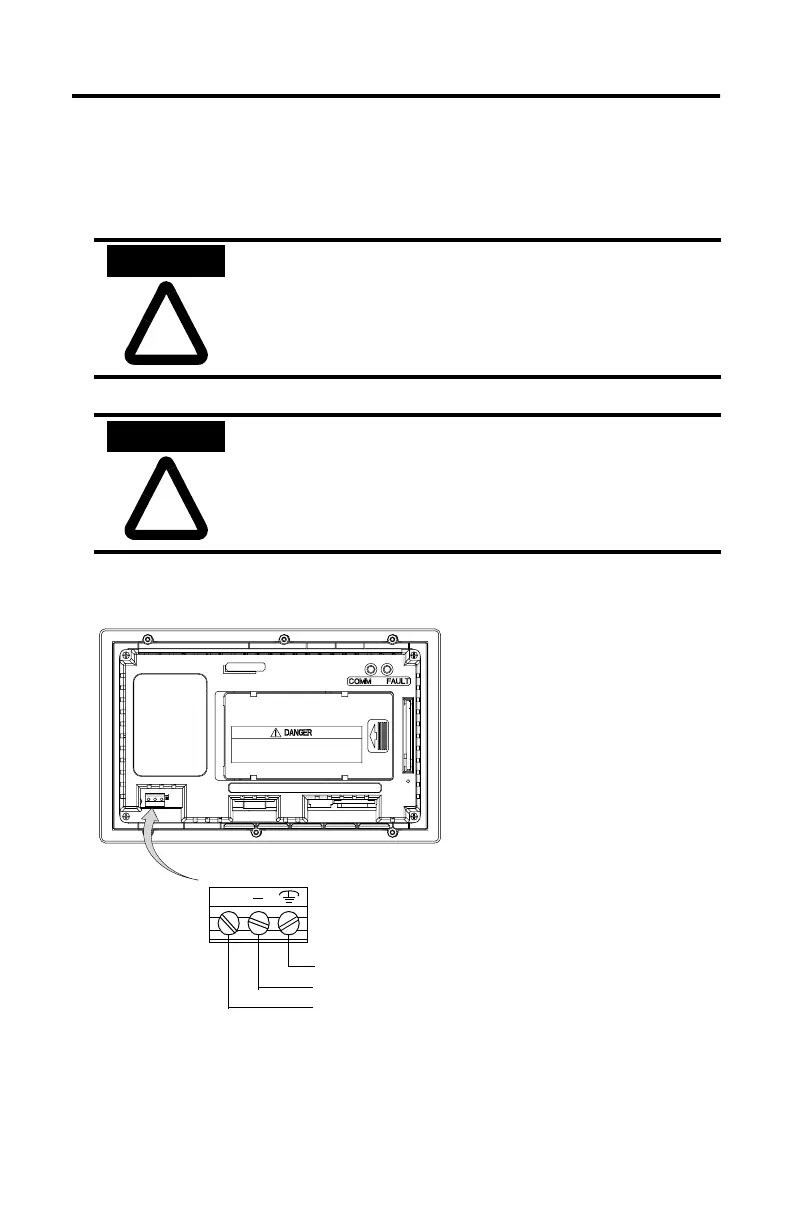

26 Terminaux PanelView 550
40061-325-01(D)
Pour connecter lalimentation c.c. au terminal PanelView 550 :
1. Fixer les fils de lalimentation c.c. avec les vis du bornier.
2.
Fixer le fil de Terre/Terre de protection avec la vis de la borne qui convient.
3. Appliquer lalimentation 24 V c.c. au terminal.
!
ATTENTION
Risque dexplosion - Ne pas connecter ou déconnecter des
équipements tant que lalimentation nest pas coupée, à
moins que lenvironnement soit reconnu comme non
dangereux.
!
ATTENTION
Ne pas appliquer de tension au terminal tant que toutes les
connexions nont pas été câblées. Le non-respect de cette
procédure pourrait provoquer des décharges électriques.
+
Terre
c.c. Négatif
c.c. Positif
Bornier dalimentation (fixe)
