30 Automates SLC 500™ version bloc
Publication 1747-IN008B-MU-P

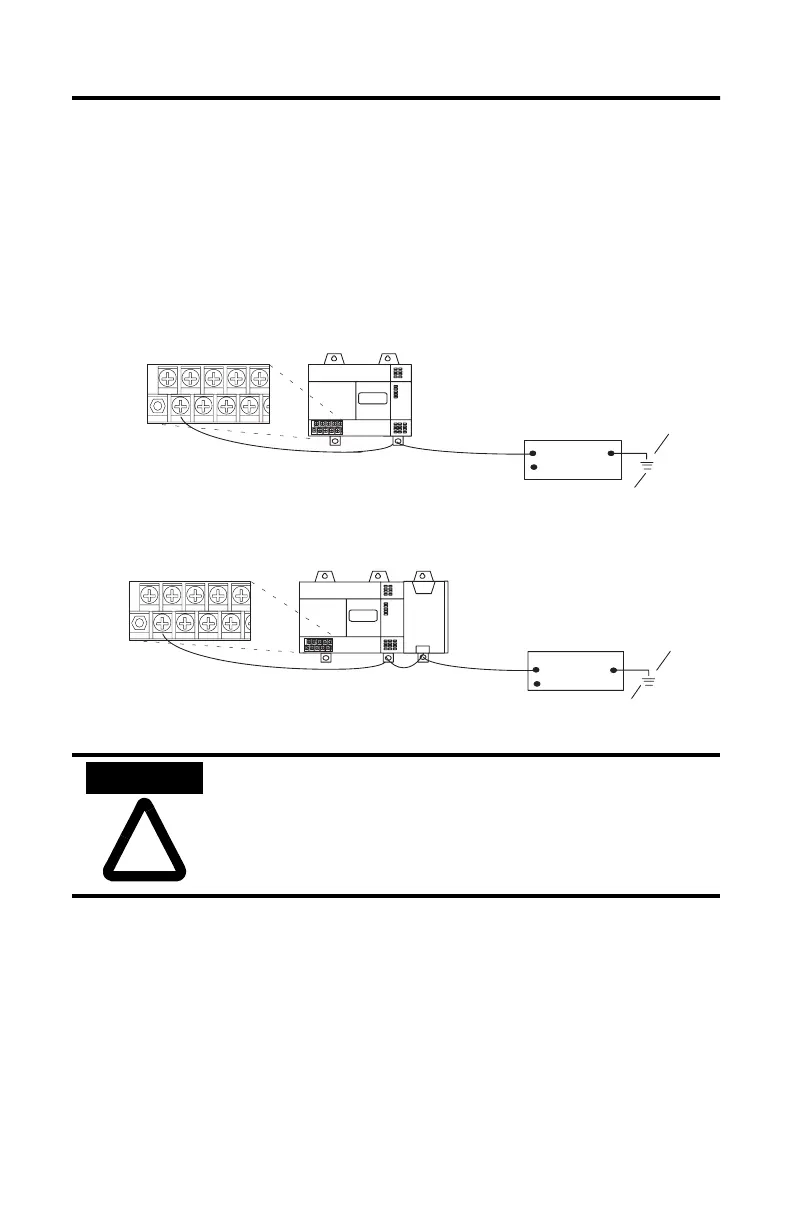

Mise à la terre de l’automate
Dans les systèmes de commande à semi-conducteurs, la mise à la terre contribue à
limiter les effets des parasites causés par les interférences électromagnétiques (IEM).
Acheminez la connexion à la terre depuis la vis de mise à la terre de l’automate
(première vis à partir de la gauche sur la rangée inférieure des bornes d’entrée)
jusqu’à la barrette de masse.
Vous devez également fournir un trajet de mise à la terre acceptable pour chaque
dispositif de votre application. Les connexions exactes diffèrent selon les
applications. Pour davantage de renseignements sur les directives de mise à la terre
correcte, consultez la publication 1770-4.1FR, Câblage des automates programmables
Allen-Bradley et directives de mise à la terre, ou les normes spécifiques à votre région :
Europe : Normes de la directive EN 60204 et règlements nationaux.
Etats-Unis : NFPA 70E, Electrical Safety Requirements for Employee Workplaces
(Normes de sécurité électrique des lieux de travail des employés).
!
ATTENTION
L’automatee SLC 500, les autres dispositifs de commande et
l’armoire doivent être mis à la terre correctement. Tous les codes
et décrets en vigueur doivent être observés lors du câblage du
système de l’automate.
Automate SLC 500 seulement
Fil AWG
14
Fil AWG
10
Fil AWG 8
Fil AWG 8
Fil AWG
10
Fil AWG
14
Automate SLC 500 avec extension à 2 emplacements
Pattes de fixation du
châssis
Pattes de fixation du
châssis
Mise à la terre
Mise à la terre
Barrette
de masse
Barrette
de masse
