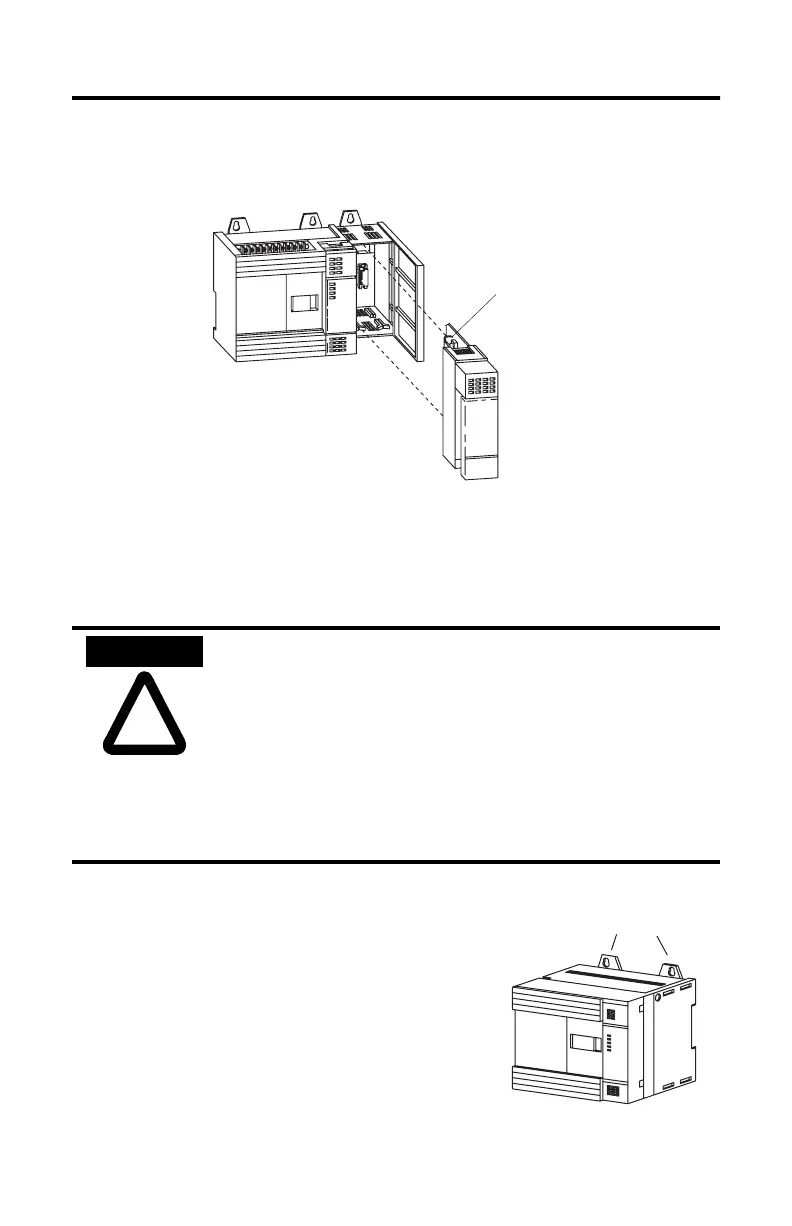

68 Controllori SLC 500™ compatti
Publication 1747-IN008B-MU-P
2. Per installare moduli I/O aggiuntivi o particolari, spingere delicatamente il
modulo fino a quando i fermi superiore e inferiore non risultano fissati.
Montaggio del controllore
È possibile montare l’unità fissa compatta direttamente sul pannello posteriore della
custodia utilizzando le asole di montaggio e due viti da 10 e da 12. I requisiti di
coppia massima sono 3,4 N-m (30 pollici-libbre).
Per installare il controllore utilizzando le viti di
montaggio:
1. Posizionare il controllore sulla superficie di
montaggio, assicurandosi che disponga di spazio
sufficiente. Per ulteriori informazioni, vedere la
pagina 67.
2. Contrassegnare la posizione delle asole di
montaggio e forare nei punti contrassegnati.
3. Montare il controllore.
!
ATTENZIONE
fare attenzione ai trucioli di metallo quando si effettuano i buchi
per il montaggio del controllore. I trucioli di metallo o le
sbavature potrebbero mandare in corto circuito i componenti
elettronici del controllore e provocare danni.
I condensatori sui moduli di ingresso contengono una carica
elettrica che può causare una scossa non letale. Non montare il
controllore in posizione tale da esporre il personale incaricato
dell’installazione o quello di servizio al rischio di una reazione di
spavento.
Fermo
Asole di montaggio
