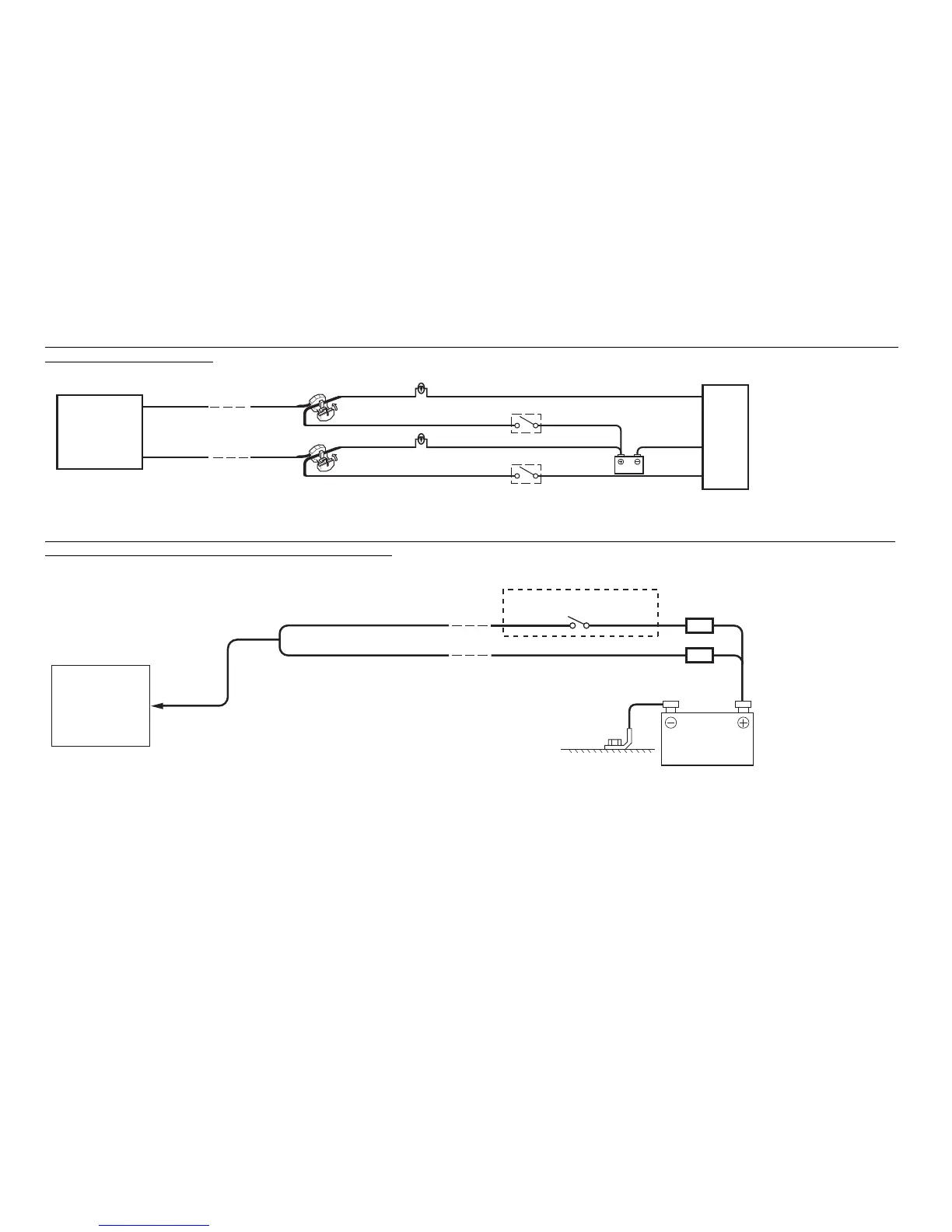

Foot Brake Lead/Parking Brake Lead Connection / Fil de la pédale de frein/Fil de connexion au frein à main / Cable del freno de pie/conexión

del cable del freno de mano

Connection Diagram of SPST Switch (Sold Separately) / Schéma de raccordement de l’interrupteur SPST (vendu séparément) / Diagrama de

conexión del interruptor unipolar (vendido por separado)

(If the ACC power supply is not available) / (Si l’alimentation ACC n’est pas disponible) / (Si la fuente de alimentación de ciclo combinado no está disponible)

• If your vehicle has no ACC power supply, add an SPST (Single-Pole, Single-Throw) switch (sold separately) and fuse (sold separately). / Si votre véhicule est dépourvu

dalimentation ACC, installez un interrupteur SPST (Single-Pole, Single-Throw) (vendu séparément) et un fusible (vendu séparément). / Si su vehículo no tiene fuente de

alimentación de ciclo combinado, agregue un interruptor unipolar (vendido por separado) y un fusible (vendido por separado).

• The diagram and the fuse amperage shown above are in the case when INA-W910 is used individually. / Le schéma et l’ampérage des fusibles indiqués ci-dessus s’appliquent

lorsque l’INA-W910 est utilisé seul. / El diagrama y el amperaje de los fusibles que se muestran arriba corresponden a los casos en los que INA-W910 se utiliza individualmente.

• If the switched power (ignition) lead of the INA-W910 is connected directly to the positive (+) post of the vehicle’s battery, the INA-W910 draws some current (several hundred

milliamperes) even when its switch is placed in the OFF position and the battery may be discharged. / Si le fil de l’alimentation commutée (allumage) de l’INA-W910 est

directement raccordé à la borne positive (+) de la batterie du véhicule, l’INA-W910 véhicule un certain courant (plusieurs centaines de milliampères), même lorsqu’il est hors

tension, et cela risque de décharger la batterie. / Si el cable de alimentación conmutado (contacto) del INA-W910 se conecta directamente al borne positivo (+) de la batería del

vehículo, el INA-W910 absorbe parte de la corriente (unos cientos de miliamperios) incluso cuando el interruptor está apagado (posición OFF) y la batería podría descargarse.

INA-W910

Parking brake switch

(Yellow/Black)/(Jaune/

Noir)/(Amarillo/Negro)

Foot brake lamp

Foot brake switch

Battery

Chassis

Foot brake lead

Parking brake lamp

Parking brake lead

Pinch
