19Assembly Drawings 19
Chapter 6: Assembly Drawings
.YTQNOITPIRCSEDTRAPMETI
165875PANEL SIDE SHD66 SHROUD BH PC WHITE1
2 69517
PANEL FRONT SHD66 SHROUD BULKHEAD
PC WHITE
1
3 65877 PANEL REAR SHD66 SHROUD PC WHITE1
4 19589 NUT SERT 0.25-20X0.38 OD16
5 19592 WASHER 0.25 FLAT NYLON22
6C6021 CAP SCR 0.25-20X0.75 BTNHD SS26
7 70473
PANEL SIDE RH SHD66 SHROUD BH V3 PC
WHITE
1
8 70474
PANEL LID CPRSR SHD66 SHROUD PC
WHITE
1
9 70379
HINGE ZINC BLK FLUSH SURFACE MNT DC-
50-P8
1
10 70379
HINGE ZINC BLK FLUSH SURFACE MNT DC-
50-P8
1
11 69101
LATCH SWING LEVER FLUSH TRIGGER 0.91-
1.81
2
12 73654
BRKT LID GASPROP CPRSR SHROUD V2 PC
WHITE
2
13 73653
BRKT LOWER GASPROP CPRSR SHROUD
V2 PC WHITE
2
81SS TALF 52.0 REHSAW7190D41
15 0333 NUT 0.25-20 HHGR5 NYLOC 18
16 70475 GAS SPRING 7.50-12.00 60# FORCE2
17 73724 WEATHERSTRIP RIBBED 0.38X0.13X117.001
6
15
14
6
11
8
12
14
15
1
4
1
3
15
14
10
7
16
13
14
15
6
5 2
6
5
5
17

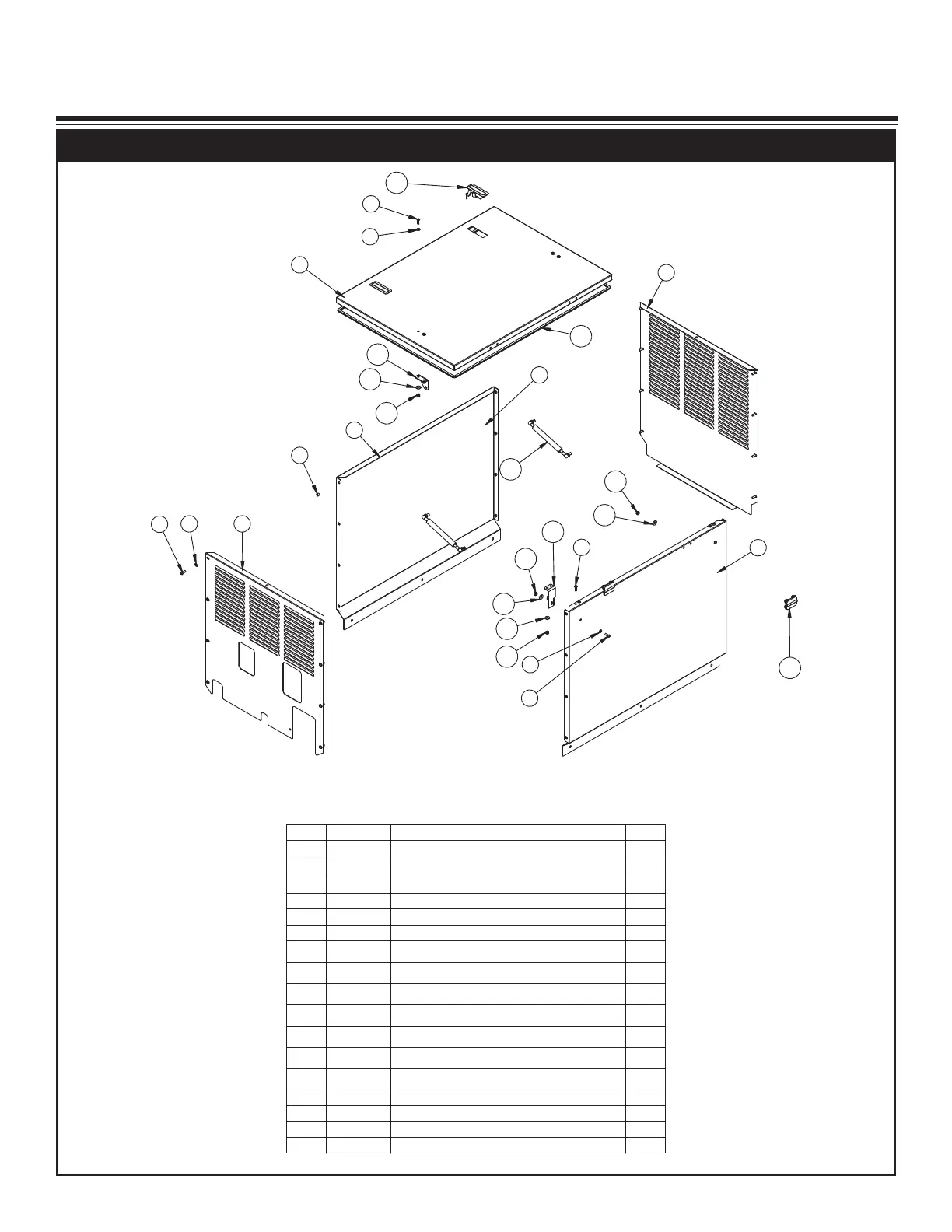

Shroud Assembly
