99

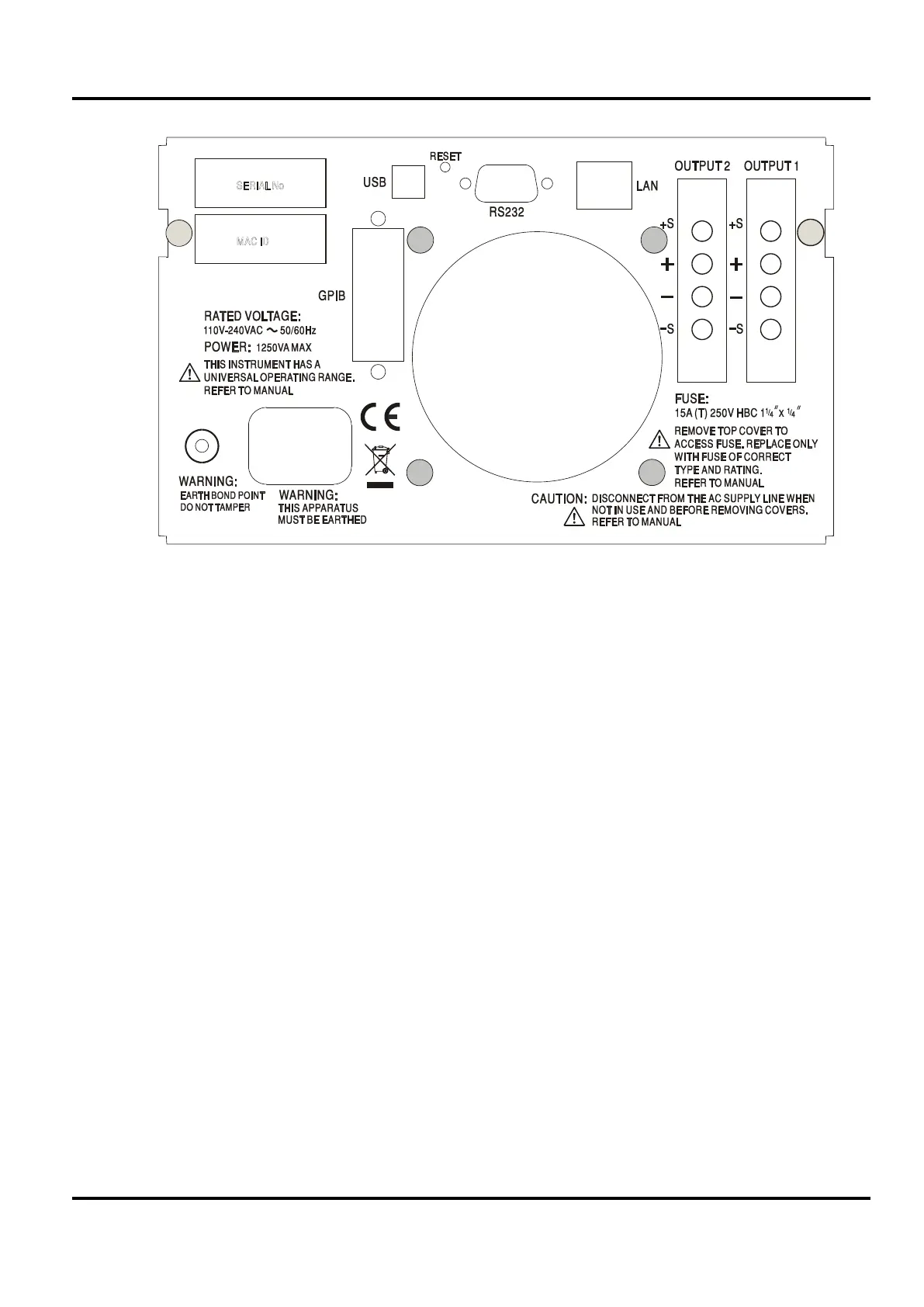

Connessioni sul pannello posteriore (solo XPF60-20DP)
I morsetti di uscita e di rilevamento dell’OUTPUT1 e dell’OUTPUT2 sono anche presenti sulle
morsettiere del pannello posteriore e sono contrassegnati dalle scritte +O/P, −O/P, +S e −S.
Queste connessioni sono realizzate in parallelo alle connessioni equivalenti sul pannello frontale.
Per utilizzare la funzione di telerilevamento, ruotare l’interruttore LOCAL/REMOTE
(locale/remoto) su REMOTE. Quando si utilizzano i morsetti Output del pannello posteriore, è
consigliabile utilizzare sempre la funzione di telerilevamento per assicurare il mantenimento della
regolazione dell’uscita entro i valori previsti; è possibile effettuare le connessioni sui morsetti di
telerilevamento anteriore e posteriore, ma mai su entrambe le coppie di morsetti
contemporaneamente. Quando la funzione di telerilevamento non viene utilizzata, riportare
l’interruttore su LOCAL.
RS232 (solo XPF60-20DP)
9−Connettore a vaschetta a 9 pin destinato alle connessioni elencate qui di seguito. Il connettore
può essere collegato ad una porta standard del PC utilizzando un cavo maschio-femmina pre-
cablato senza connessioni incrociate.
1 RI
Esecuzione passiva (da +V a 10000
Ω
Dati trasmessi dallo strumento
Dati ricevuti dallo strumento
6 RTS
Esecuzione passiva (da +V a 10000
Ω
Nessuna connessione interna
Nessuna connessione interna
La messa a terra del segnale è collegata alla messa a terra dello strumento.
