130
En el encendido, según la configuración de fábrica por defecto, la salida
se encuentra desactivada. La tensión y corriente preconfiguradas
vendrán determinadas por la configuración de control actual, mostrándose
en la pantalla. El piloto VIEW (vista) se ilumina para indicar que los
valores que se muestran son los que están preconfigurados. Todos los
demás valores serán los mismos que al apagar por última vez.
Manejo manual
El funcionamiento de ambas salidas es idéntico; la siguiente descripción es aplicable a las dos.
Encendido
El botón de encendido, ubicado en la parte inferior izquierda del panel frontal, alterna entre el
modo de espera ( ) y el encendido ( l ). En modo de espera, el circuito eléctrico auxiliar
permanece conectado y consume unos 6 vatios.
Para desconectar completamente de la red eléctrica, desenchufe el cable de la parte posterior
del instrumento o, si la toma cuenta con interruptor, desactive el suministro desde ésta. Verifique
que el acceso sea seguro. Desconecte de la red eléctrica cuando no utilice el aparato.
El indicador inferior de Output 1 presenta brevemente la revisión de firmware del instrumento; en
el XPF60-20DP a ello le sigue la revisión de firmware de la interfaz (
IF se muestra en el
indicador superior) antes de que la pantalla pase a mostrar los voltios y amperios; el piloto LAN
ubicado sobre los indicadores de salida de la parte derecha también se iluminará,
desactivándose tras unos 30 segundos si no se encuentra una conexión LAN operativa. Consulte
«Error de LAN» en la sección «Interfaz LAN».
El estado de la salida de CC (corriente continua) en el encendido puede configurarse a "siempre
apagada" o “igual que en el último apagado”. Para cambiarlo, proceda de la siguiente manera:
Manteniendo la tecla VIEW presionada, pulse y mantenga la tecla OUTPUT; la pantalla
mostrará primero la configuración actual durante un segundo (
OP OFF si aún está seleccionada
la configuración de fábrica) antes de que la nueva configuración parpadee durante dos segundos
(
LASt Set en este caso). Tras dos segundos, la nueva configuración se mostrará de manera
continua en la pantalla, quedando efectuado el cambio. Ya puede soltar las teclas OUTPUT y
VIEW. Repitiendo este proceso podrá volver a la configuración previa. Advierta que debe fijar de
forma separada para cada salida su estado en el encendido.
Configuración de la salida

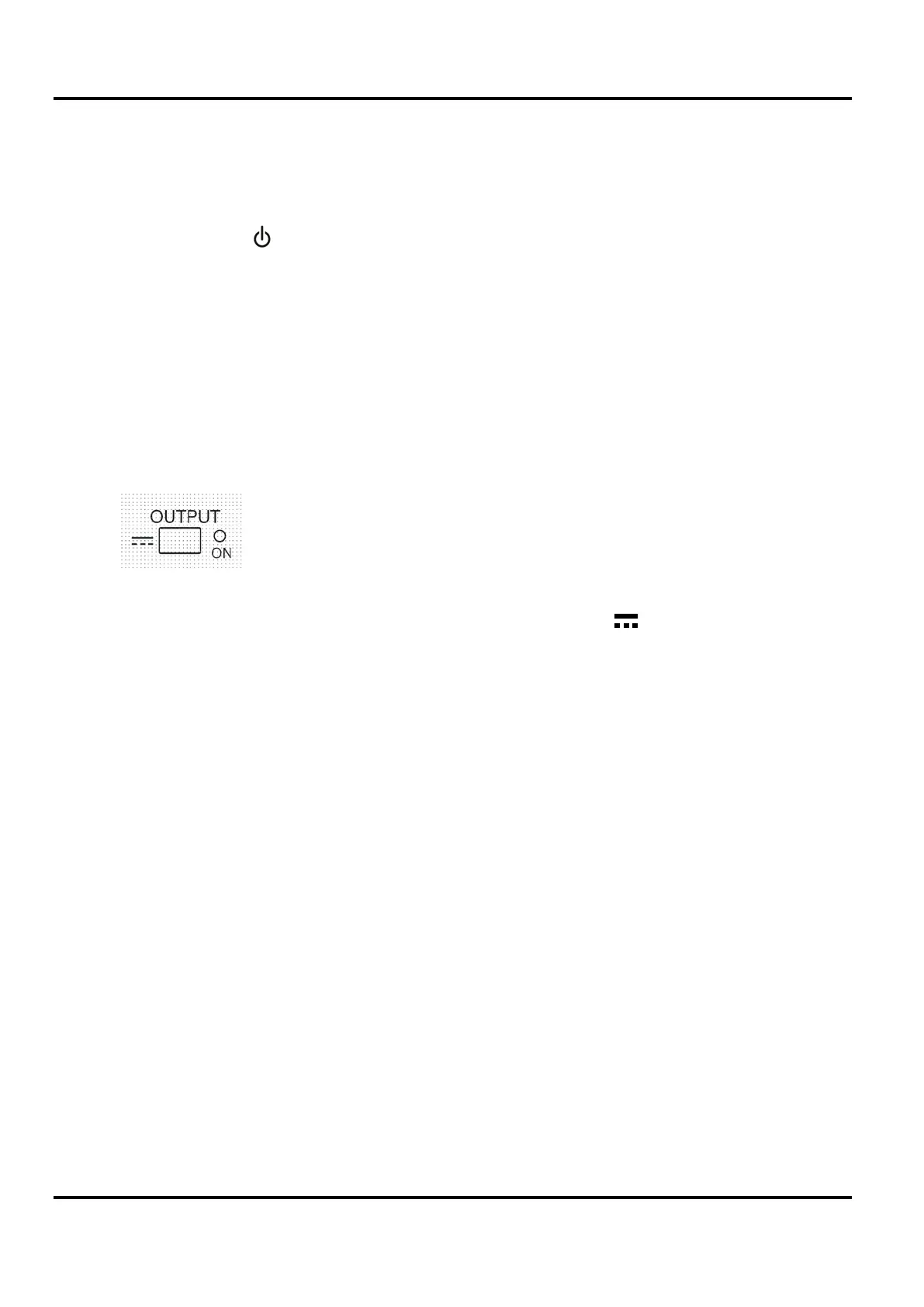

Con el interruptor POWER encendido ( l ) y el interruptor OUTPUT apagado, la tensión de salida
y el límite de corriente puede preconfigurarse con precisión por medio de los controles VOLTAGE
(tensión) y CURRENT (corriente); el indicador superior muestra la tensión fijada, y el inferior
muestra la corriente máxima fijada.
Cuando el interruptor OUTPUT se encuentra encendido, los pilotos OUTPUT ON y CV (tensión
constante) se iluminan; el indicador superior continúa mostrando la tensión configurada pero el
inferior muestra ahora la carga actual.
Selección de rango y límites configurables
Las teclas situadas inmediatamente bajo la pantalla permiten seleccionar los cuatro rangos
posibles; los pilotos asociados indican el rango actualmente seleccionado. Puesto que el cambio
de rango puede modificar la tensión de salida, esta operación solamente puede efectuarse con la
salida desconectada. Si se intenta modificar el rango mientras la salida se encuentra activada, la
pantalla mostrará brevemente el mensaje
turn oFF y el piloto de la salida parpadeará para
pedirle al usuario que la desconecte. El rango configurado de fábrica es 60 V / 20 A.
