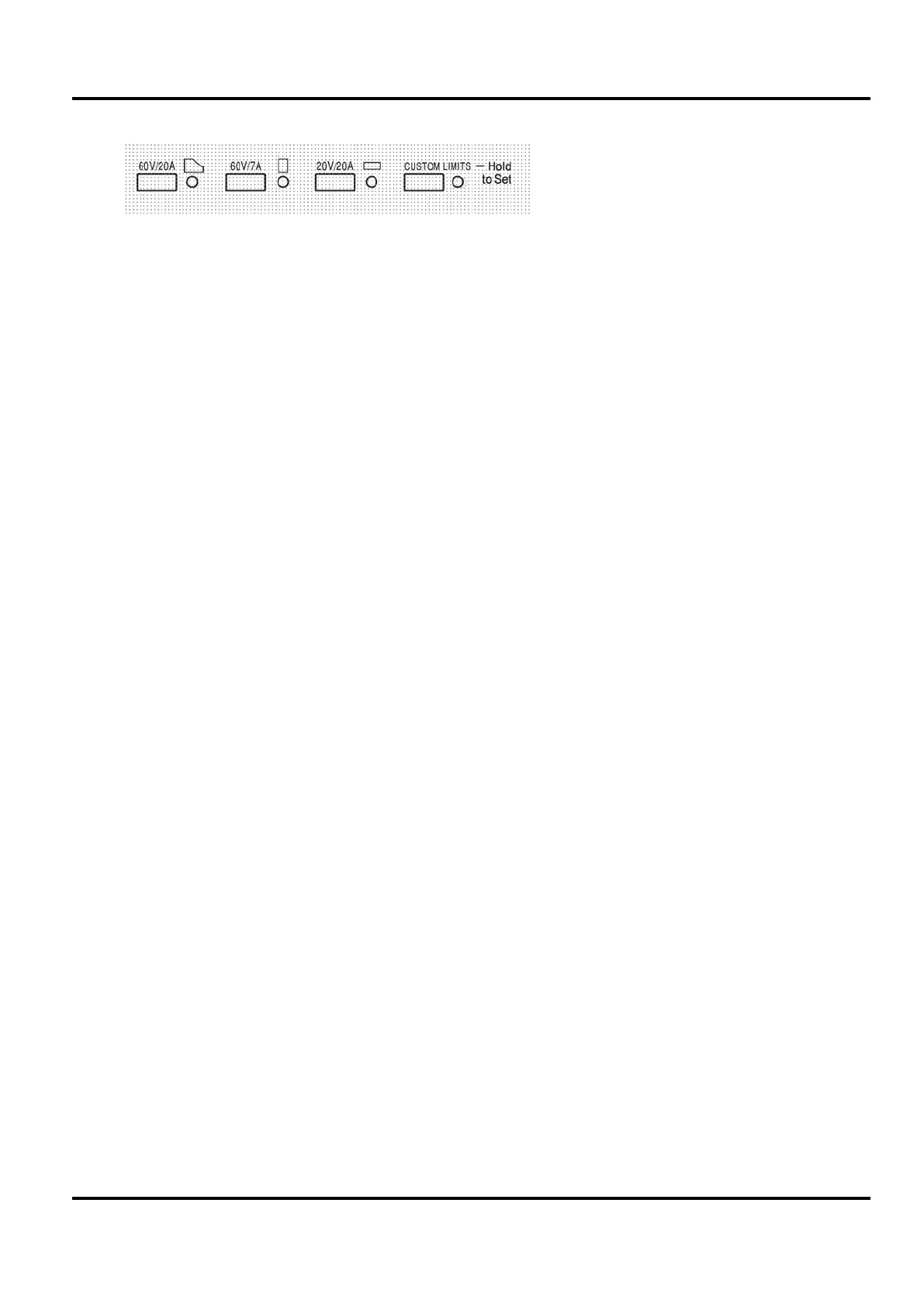

El rango PowerFlex limita la corriente
máxima de la tensión configurada a la que
esté determinada por la envolvente de
potencia o 20 A, lo que sea mayor. Consulte
más adelante el párrafo sobre el límite de
alimentación.
Tanto el rango de 60 V / 7 A como el rango de 20 V / 20 A operan convencionalmente de manera
que es posible una tensión constante (CV) a lo largo del rango completo, siempre y cuando la
carga sea inferior al máximo del rango; en todo momento se opera dentro de la envolvente de
potencia del instrumento. Los controles VOLTAGE y CURRENT quedan siempre escalados para
fijar el máximo del rango cuando se encuentran totalmente girados en el sentido de las agujas
del reloj.
La prestación CUSTOM LIMITS (límites configurables) permite al usuario redefinir los valores
máximos de los controles VOLTAGE y CURRENT de manera que operen sobre rangos
específicos menores. Esto no sólo ofrece la ventaja de proteger contra la aplicación accidental
de, por ejemplo, tensiones excesivas sobre la carga, sino que también ofrece un control
analógico de mayor resolución sobre los rangos especificados mediante la rotación de 300º de
los controles.
Para configurar los nuevos CUSTOM LIMITS, desconecte la salida y seleccione el rango
60 V / 20 A; los límites predefinidos se mostrarán en pantalla. Utilice los controles MAIN
(principal) y FINE VOLTAGE (tensión precisa) para configurar con exactitud los nuevos límites
deseados. Pulse y mantenga la tecla CUSTOM LIMITS; la pantalla mostrará los nuevos límites
parpadeando durante unos dos segundos, tras lo cual la pantalla inferior (A) mostrará
SEt para
indicar que los nuevos límites han sido almacenados. Suelte la tecla; la pantalla mostrará ahora
los límites de V e I preconfigurados correspondientes a los ajustes del mando giratorio dentro de
los rangos recién definidos.
Si los nuevos límites quedasen fuera de la envolvente de potencia (consulte el párrafo "Límite de
potencia" más abajo) de manera que el funcionamiento pudiera cambiar de CV ó CC (corriente
constante) a UNREG (límite de potencia sin regular) en ciertas condiciones de carga, el piloto
CUSTOM LIMITS parpadearía durante el proceso de ajuste para indicarlo, permaneciendo así
hasta que se soltara la tecla del rango. Si el piloto permanece encendido ininterrumpidamente
durante el ajuste, significa que V
MAX
x I
MAX
< 420 W, y que el funcionamiento debería por tanto
permanecer normalmente en modo CV o CC. CUSTOM LIMITS continuará seleccionado hasta
que se pulse otra tecla de rango. Al seleccionar de nuevo CUSTOM LIMITS con una breve
pulsación de la tecla, se recuperarán los límites configurados en la última ocasión.
Con CUSTOM LIMITS seleccionado, el límite del control MAIN VOLTAGE es exactamente el
configurado con el anterior método cuando el control FINE está ajustado en su punto intermedio,
marcado en el panel con
. El propio control FINE puede ser emplearse eficazmente para
aportar un ajuste preciso adicional de ±1% (del máximo del rango).
Tensión constante
La tensión de salida se ajusta usando los controles VOLTAGE MAIN y FINE; el control CURRENT
establece la corriente máxima que puede suministrarse.
Los pilotos de CV (tensión constante) se iluminan para indicar el funcionamiento en modo de
tensión constante.
Corriente constante
Si la resistencia de la carga es lo bastante baja como para que, con la tensión de salida
establecida, pueda fluir una corriente superior a la del límite configurado, la fuente de
alimentación pasará automáticamente al modo de corriente constante. La salida de corriente se
