Ametek Sorensen XPF Series - Page 41

40

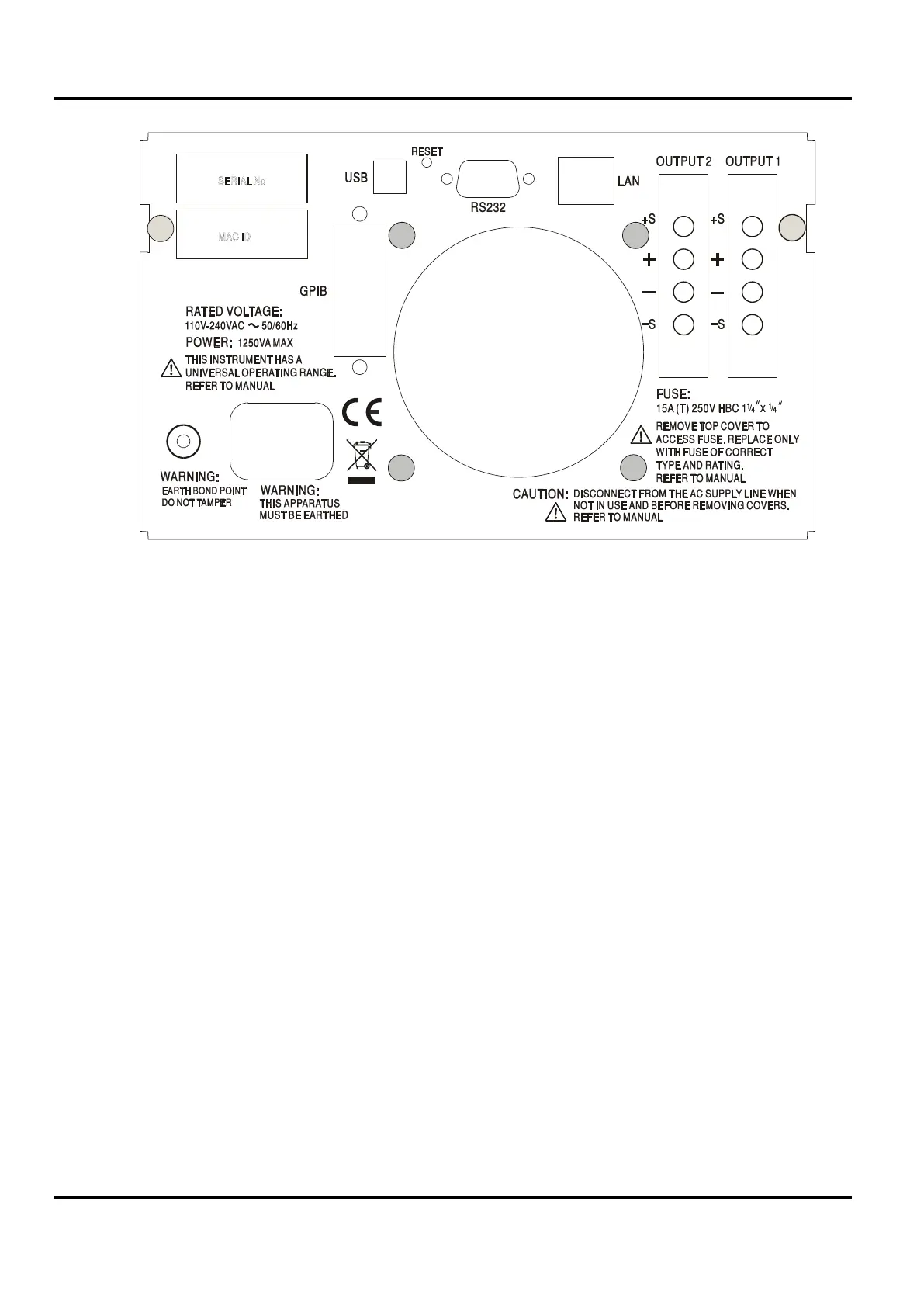

Connexions du panneau arrière (XPF60-20DP uniquement)
Les bornes de sortie et de détection pour OUTPUT1 et OUTPUT2 sont doublées sur les
répartiteurs du panneau arrière et sont appelées +O/P, −O/P, +S and −S. Ces connexions sont
en parallèle avec leurs équivalents du panneau avant.
Positionner le commutateur LOCAL/REMOTE sur REMOTE lorsque la fonction de détection à
distance est requise. Si l'on utilise les bornes de sortie Output du panneau arrière, il est
recommandé de toujours sélectionner la détection à distance afin d'assurer que la régulation de
sortie reste dans les spécifications. Les connexions peuvent être effectuées sur les bornes de
détection à distance à l’avant ou à l’arrière de l’appareil, mais jamais sur les deux paires de
bornes en même temps. Repositionner le commutateur sur LOCAL lorsque la fonction de
détection à distance n’est pas en cours d’utilisation.
RS232 (XPF60-20DP uniquement)
Connecteur en D femelle à 9 broches dont le brochage est indiqué ci-dessous. Peut être
connecté à un port PC standard à l’aide d’un câble 1:1 mâle femelle entièrement câblé sans
connexion croisée.
Broche Nom Description
1 RI
Assertion passive (+V à travers 10 k
Ω
)
2
TXD
Données transmises à partir de l’appareil
3
RXD
Données reçues par l’appareil
4
CTS
5
GND
Terre de signal
6 RTS
Assertion passive (+V à travers 10 k
Ω
)
7
DSR
Aucune connexion interne
8
DTR
9
CD
Aucune connexion interne
La terre du signal est connectée à la masse de l’appareil.
