La protection contre les surintensités (OCP) est exécutée dans le microprogramme et ne peut
être réglée et utilisée que dans le cadre d’un fonctionnement par commande à distance à l‘aide
d’une interface RS232, USB, LAN (LXI) ou GPIB (XPF60-20DP uniquement). La résolution de
réglage est 10 mA et le temps de réponse typique 500 ms. En mode local et pour XPF60-20D,
OCP est toujours activé, mais réglé par défaut sur 22 A.
Lorsque la sortie est coupée, l’écran affiche
OUP triP, et le voyant lumineux OUTPUT clignote.
Désactiver la sortie ; le message de coupure sera remplacé par les valeurs V et I normales
préréglées. Une fois la cause du déclenchement éliminée, la sortie peut être réactivée.
La charge est connectée à la sortie du circuit d’alimentation même lorsque la sortie n'est pas
connectée à la charge. Ne pas appliquer de tensions externes excédant 70 V aux bornes du
circuit d’alimentation sous peine de dommages.
La sortie est protégée des tensions inverses par une diode ; l’intensité continue inverse ne doit
pas dépasser 3 A, bien que des défauts transitoires puissent être beaucoup plus élevés.
Protection contre les dépassements de température
Sur les deux dissipateurs, des capteurs détectent les dépassements de température liés à une
obturation du flux d'air, une défaillance du ventilateur ou une autre défaillance d'un circuit.
Un dépassement de température désactive la sortie, l'indicateur OUTPUT clignote et l'écran
affiche le message OtP triP. La sortie reste coupée même après refroidissement des
dissipateurs. Lorsque la cause du dépassement de température est éliminée et que les
dissipateurs ont refroidi et sont retournés aux températures normales de fonctionnement, la sortie
peut être réinitialisée en positionnant le commutateur POWER (alimentation) sur veille (
), puis
à nouveau sur marche (
l ).
Si l'une des sorties disjoncte pour cause de température excessive lorsque l'appareil fonctionne
en mode indépendant, l'autre sortie continue de fonctionner normalement.
Cependant, si l'appareil fonctionne en mode d'appariement, tout déclenchement de la protection
de surtempérature sur l'une des sorties entraînera la mise hors serve des deux sorties ; OtP
trip s'affichera uniquement sur l'écran de la sortie ayant entraîné le déclenchement de la
protection.

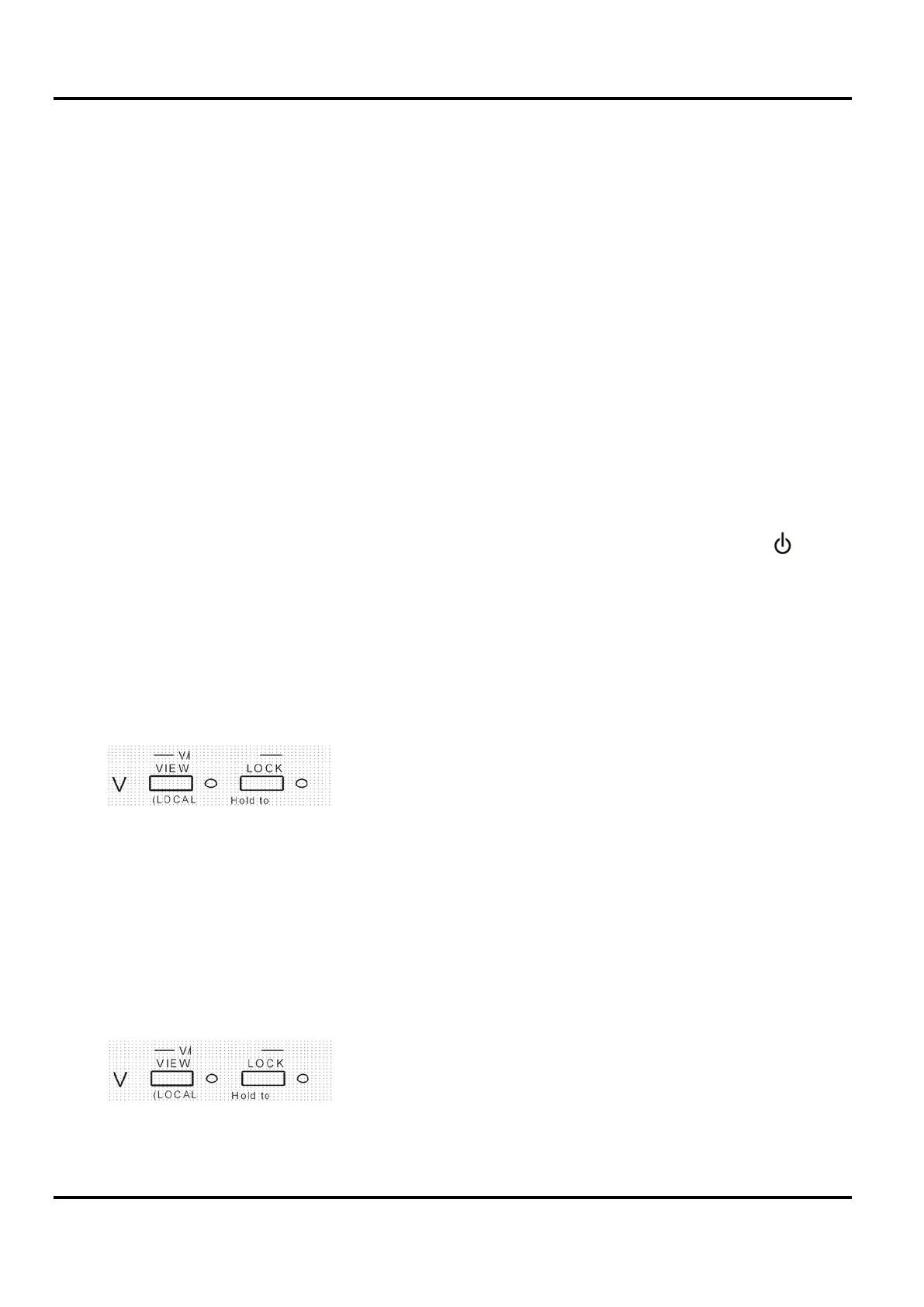

Affichage des paramètres
Verrouillage des paramètres
Appuyer sur la touche LOCK pour verrouiller numériquement la limite de tension et d’intensité
définie. Les paramètres sont stockés avec une précision supérieure à 1 chiffre. Les ajustements
suivants des commandes VOLTAGE et CURRENT seront sans effet.
Comme l'annulation de LOCK provoque un changement des paramètres de sortie si la position
des commandes VOLTAGE et CURRENT a été modifiée, des rappels d’avertissement sont
donnés avant l’annulation de LOCK. Appuyer et maintenir la touche enfoncée pour annuler
LOCK.
Si la sortie est désactivée (l’état sûr), l’écran fait clignoter les paramètres « non verrouillés » deux
fois avant l'application du changement ; l’indicateur LOCK s'éteint.
Le relâchement de la touche LOCK à tout moment pendant que l'écran clignote interrompt
l’annulation de LOCK.
Les limites de tension et d'intensité réglées s'affichent toujours
lorsque la sortie est désactivée mais peuvent également être lues
lorsque la sortie est activée en appuyant sur la touche VIEW ; le
voyant VIEW s’allume lorsqu’on appuie sur la touche VIEW.
Si la sortie est encore activée, OP on (sortie activée) clignote
deux fois sur l’écran, puis les nouveaux réglages “déverrouillés”
clignotent pendant 2 ou 3 secondes (doucement,puis plus
rapidement) avant de mettre en œuvre la modification ; le voyant
LOCK s’éteint lorsque la modification est effectuée.
