72

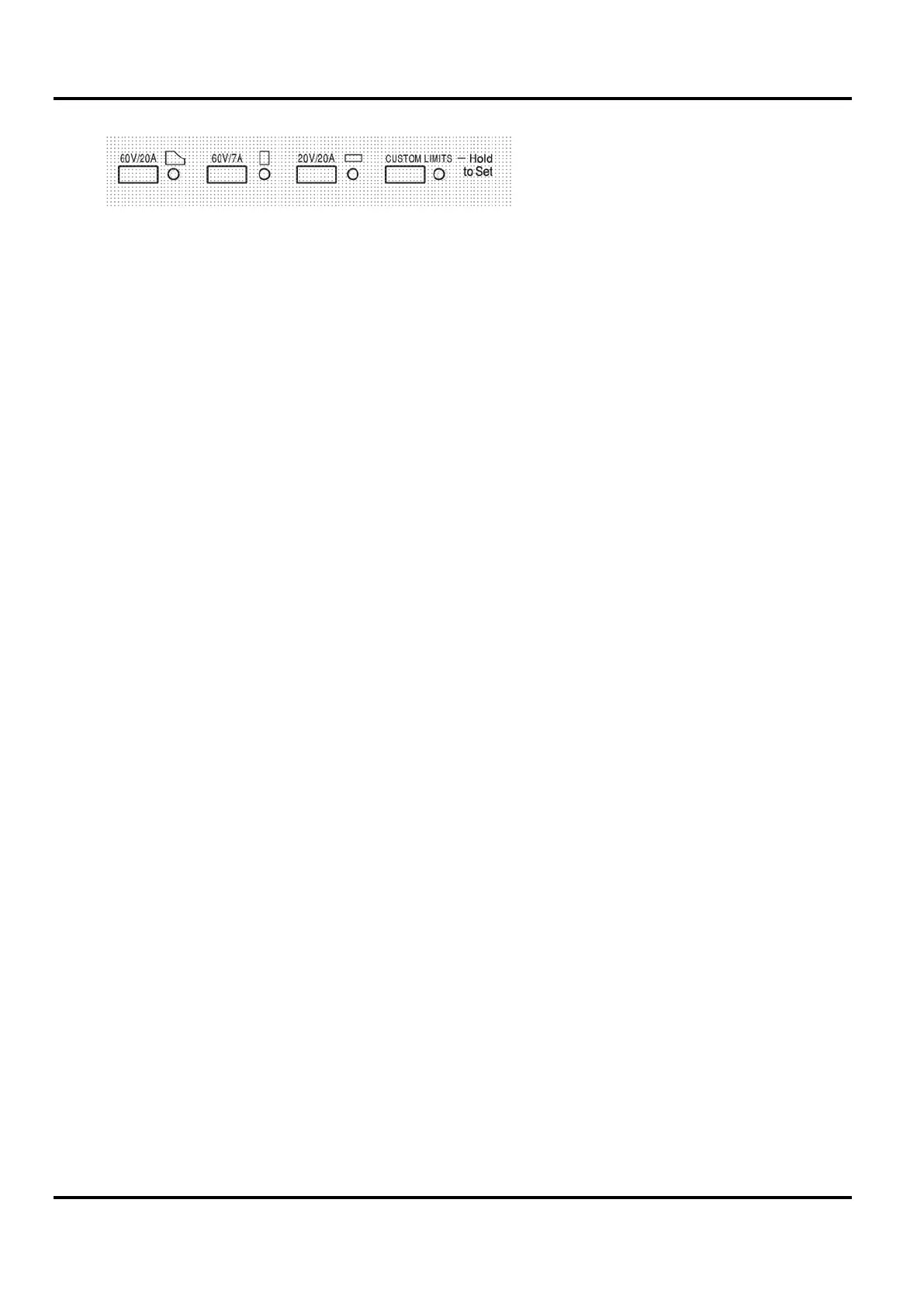

Der PowerFlex Bereich begrenzt den
Maximalstrom bei der jeweils eingestellten
Spannung auf die Leistungsgrenze oder auf
20 A, je nachdem welcher niedriger ist (siehe
Abschnitt zur Leistungsbegrenzung weiter
unten).
Die Bereiche 60V/7A und 20V/20A arbeiten wie gewohnt, so dass ein Konstantspannungsbetrieb
(CV) über den gesamten Spannungsbereich möglich ist, vorausgesetzt der Laststrom liegt unter
dem Maximalwert für den jeweiligen Bereich. Der Betrieb wird immer durch die Leistungskurve
des Geräts bestimmt. Die VOLTAGE und CURRENT Regler sind immer so skaliert, dass der
maximale Wert für den jeweiligen Bereich eingestellt ist, wenn sie ganz nach rechts gedreht
werden.
Die Funktion CUSTOM LIMITS ermöglicht die Neudefinierung der Maximalwerte für die
VOLTAGE und CURRENT Regler, sodass der Anwender die Regler nur in einem speziellen,
begrenzten Bereich einstellen kann. Dies hat nicht nur den Vorteil, dass das versehentliche
Anlegen einer falschen Spannung an die Last verhindert wird, sondern auch, dass sich der nun
begrenzte Bereich unter voller Nutzung des Einstellbereichs von 300º mit dem Analogregler
feinfühliger einstellen lässt.
Zum Einrichten neuer CUSTOM LIMITS schalten Sie den Ausgang aus und wählen Sie den
Bereich 60V/20A. Die voreingestellten Grenzwerte werden im Display angezeigt. Nun können Sie
den Reglern
MAIN und FINE VOLTAGE und mit dem CURRENT Regler die neuen
Benutzergrenzwerte präzise einstellen. Drücken und halten Sie die Taste CUSTOM LIMITS; das
Display zeigt die neuen Grenzwerte ca. 2 s lang an. Danach zeigt der untere Display (A)
SEt
und weist darauf hin, dass die neuen Grenzwerte gespeichert wurden. Geben Sie die Taste frei.
Das Display zeigt nun die voreingestellten V und I Grenzwerte, die der Reglereinstellung in den
neu definierten Bereichen entsprechen.
Liegen diese neuen Grenzwerte außerhalb der Leistungskurve (siehe Absatz zur
Leistungsbegrenzung unten), so dass der Betrieb unter bestimmten Umständen von CV oder CC
(Konstantstrom) auf unreguliert (UNREG - Leistungsgrenze) wechseln könnte, blinkt die Leuchte
CUSTOM LIMITS während des Einstellvorgangs, um dies anzuzeigen. Die Leuchte blinkt so
lange weiter, bis die Bereichstaste freigegeben wird. Wenn die Lampe während der Einstellung
ständig leuchtet, weist dies darauf hin, dass V
MAX
x I
MAX
<420 W ist und dass der Betrieb daher
generell im CV- oder CC-Modus bleiben müsste. CUSTOM LIMITS bleibt so lange gewählt, bis
eine andere Bereichstaste gedrückt wird. Wenn CUSTOM LIMITS durch einen kurzen
Tastendruck neu gewählt wird, werden die zuletzt eingestellten Benutzergrenzwerte aufgerufen.
Wenn CUSTOM LIMITS gewählt ist, entspricht der Grenzwert des MAIN VOLTAGE Reglers
genau dem nach obigem Verfahren gewählten Wert,
wenn sich der FINE Regler in Mittenstellung
befindet (auf dem Gerät mit einem
markiert). Mit dem FINE Regler kann eine zusätzliche
Feinabstimmung von ± 1% (des maximalen Bereichs) vorgenommen werden.
Konstantspannung
Die Ausgangsspannung wird mit den VOLTAGE MAIN und FINE VOLTAGE Reglern geregelt; mit
dem Regler CURRENT wird der Maximalstrom eingestellt.
Die CV Lampe leuchtet auf, um den Betrieb mit Konstantspannung anzuzeigen.
Konstantstrom
Wenn der Lastwiderstand so niedrig ist, dass bei der gewählten Ausgangsspannung ein höherer
Strom fließen würde, als durch die Strombegrenzung vorgegeben, so schaltet das Netzgerät
automatisch auf Konstantstrombetrieb. Der Ausgangsstrom wird mit dem CURRENT Regler
eingestellt, während die VOLTAGE Regler die maximal erzeugte Spannung bestimmen.Die
Konstantstromlampe (CC) leuchtet auf, um den Betrieb mit Konstantstrom anzuzeigen.
