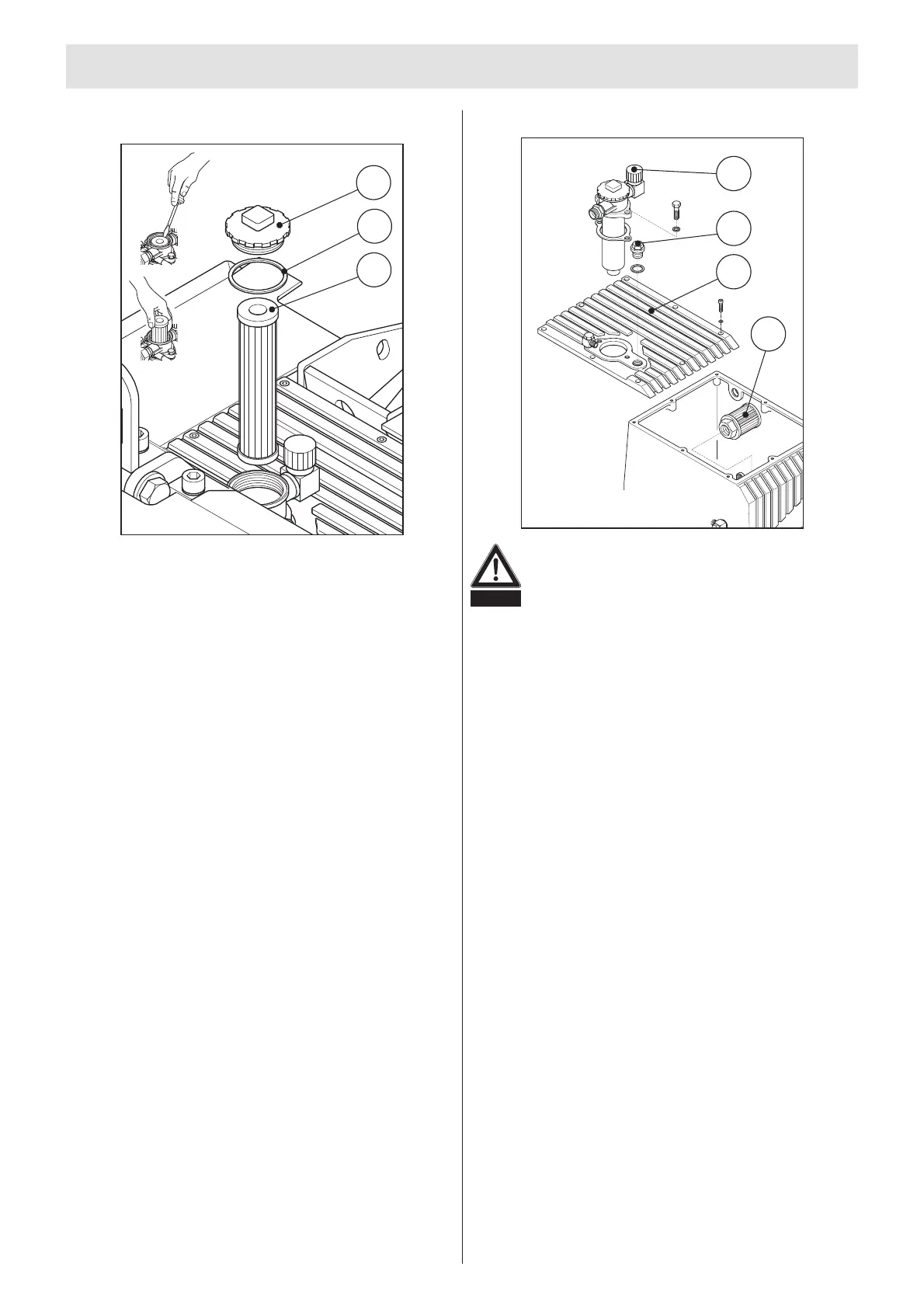

6.7.3 Cambiar el elemento del filtro de retorno
•
Aflojar la tapa del filtro (1) con el destornillador (SW 27) y de
-
senroscarla: dejar que el aceite de la carcasa del filtro salga a
través del elemento filtrante (3) y caiga en el tanque.
• Levantar el elemento filtrante con el destornillador y sacarlo
junto con el tubo del filtro de la pieza de cabeza;
• sacar el elemento filtrante del tubo del filtro mediante giro y
tracción simultáneos, y eliminarlo de modo que no contamine
el medio ambiente.
• Verter el aceite residual del tubo del filtro en un recipiente
para aceite viejo y eliminarlo de modo que no contamine el
medio ambiente.
•
Limpiar el tubo del filtro con bencina de limpieza o con com
-
bustible diesel.
•
Comprobar la junta plana (2) y la junta tórica y cambiarlas si
fuera necesario.
•
Colocar un nuevo elemento filtrante en el tubo del filtro.
•
Introducir el tubo del filtro con el elemento filtrante en la pieza
de cabeza, prestando atención a la junta tórica.
•
Enroscar encima la tapa del filtro y apretarla manualmente,
observando el perfecto posicionamiento de la junta plana.
•
Realizar un funcionamiento de prueba para comprobar la es
-
tanqueidad del filtro.
6.7.4 Cambio de aceite hidráulico
• Desenroscar el tornillo de llenado de aceite (2) y el tornillo de
purga de aceite; purgar el aceite y eliminarlo de modo que no
contamine el medio ambiente.
• Quitar la tapa (3).
• Aflojar y desenroscar el filtro de aspiración (4) del tanque.
• Lavar el filtro de aspiración con un producto de limpieza en
frío o con bencina de limpieza y soplarlo con aire comprimido.
•
Limpiar concienzudamente el tanque del sistema hidráulico.
•
Montar el filtro de aspiración.
•
Eliminar cuidadosamente los restos de material obturador de
las superficies de obturación.
•
Aplicar nueva pasta obturadora.
•
Montar la tapa del tanque hidráulico.
•
Enroscar el tornillo de purga de aceite; en caso necesario utili
-
zar una junta nueva.
•
Cambiar el filtro de ventilación (1): observar la junta tórica.
•
Llenar con aceite nuevo
Para la cantidad y calidad del aceite véase el plan de engra
-
se.
•
Enroscar y apretar el tornillo de llenado de aceite (en caso ne
-
cesario utilizar una junta nueva).
•
Realizar un funcionamiento de prueba; comprobar el nivel de
aceite y en caso necesario completar.
6. Mantenimiento
100
2
1
3
4
Peligro
Cuidado al purgar el aceite: Peligro de escaldarse.
Llevar gafas protectoras - peligro de lesiones ocu-
lares.
1
3
2
