6.5 Wartungsarbeiten Motor
In dieser Betriebsanleitung sind nur die täglichen Mo
-
tor-Wartungsarbeiten aufgeführt. Beachten Sie die Be
-
triebsanleitung des Motors und die dort aufgeführten
Wartungshinweise und -intervalle.

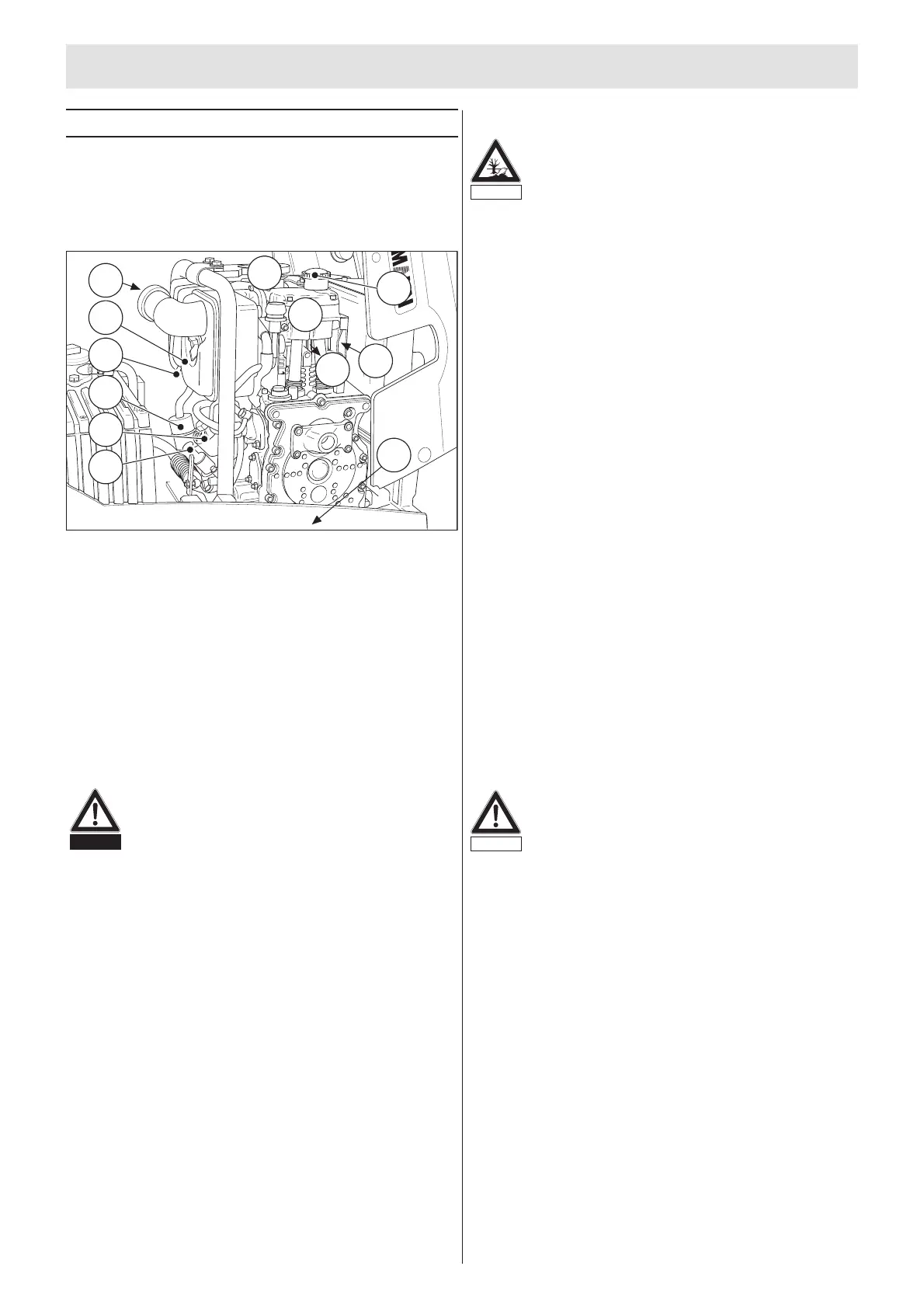

6.5.1 Übersicht
1 Kraftstoffeinfüllstutzen
2 Öleinfüllstutzen
3 Wartungsanzeige Luftfilter
4 Kühllufteintritt
5 Kühlluftaustritt
6 Ölablass
7 Ölmessstab
8 Ölfilter
9 Kraftstofffilter
10 Wasserablass, Kraftstofftank
11 Luftfilter
12 Ansaugöffnung Verbrennungsluft
6.5.2 Kraftstoff nachfüllen
•
Umgebung des Kraftstoffeinfüllstutzens (1) reinigen.
•
Kraftstoffeinfüllstutzen öffnen, und
•
Kraftstoffstand durch Sichtkontrolle prüfen.
•
Ggf. Kraftstoff nachfüllen; geeignet sind alle Dieselkraftstoffe,
die den Mindestanforderungen folgender Spezifikation ent
-
sprechen: EN 590; DIN 51601 - DK; BS 28669 1970 A1 + A2;
ASTM D 975 –77 1D + 2D
•
Tankverschluß fest schließen.
6.5.3 Motorölstand prüfen
•
Maschine waagerecht abstellen.
•
Meßstabbereich reinigen.
•
Meßstab (7) herausziehen, mit sauberem, faserfreiem Lap
-
pen abwischen.
•
Meßstab bis zum Anschlag wieder einführen.
•
Meßstab herausziehen und Ölstand ablesen.
•
ggf. Öl bis zur oberen Markierung nachfüllen.
•
Einfüllstutzenbereich reinigen.
•
Einfüllstutzen (2) öffnen.
•
erforderliche Ölmenge einfüllen.
•
Öleinfüllstutzen verschließen
•
Meßstab einführen
•
Motor ca. 1 min. laufenlassen und Ölstand prüfen; ggf. ergän
-
zen
6.5.4 Ansaug- / Kühlluftöffnungen kontrollieren
Ansaugöffnung für Verbrennungsluft und Kühlluftöffnungen kon
-
trollieren. Grobe Verschmutzungen, wie Blätter, Steine und Erde
entfernen.
6.5.5 Wasser ablassen (Kraftstofftank)
Der Kraftstofftank muß 1x wöchentlich auf Wasserablagerungen
kontrolliert werden, damit kein Wasser in das Einspritzsystem
gelangen kann.
• Schraube (10) bis auf einen Gewindegang herausdrehen.
• Austretende Tropfen in einem Klarsichtbehälter auffangen.
• Durch Sichtprüfung feststellen, ob sich Wasser am Behälter-
boden abgesetzt hat.
•
Sobald Kraftstoff austritt, Schraube wieder schließen.
6.5.6 Luftfilter reinigen
•
Filterdeckel abnehmen.
•
Filterpatrone vorsichtig herausziehen.
•
Filterpatrone mit trockener Druckluft (max. 5 bar) durch
gleichmässige Auf- und Abwärtsbewegungen so lange aus
-
blasen, bis kein Staub mehr austritt.
•
Filterpatrone durch Schräghalten bei Gegenlicht oder Durch
-
leuchten mit einer Lampe auf Risse oder sonstige Beschädi
-
gungen prüfen.
•
Filterdeckel und -gehäuse mit einem Lappen reinigen.
•
Filterpatrone vorsichtig wieder einsetzen.
•
Deckel montieren.
6. Wartung
19
8
7
6
5
3
4
2
12
11
10
9
1
B8299018.cdr
Gefahr
Nur bei abgestelltem Motor tanken
Kein offenes Feuer.
Nicht rauchen.
Nicht in geschlossenen Räumen tanken.
Kraftstoffdämpfe nicht einatmen.
Keinen Kraftstoff verschütten. Auslaufenden
Kraftstoff auffangen, nicht in den Boden versi
-
ckern lassen.
Umwelt
Altöl auffangen und umweltfreundlich entsorgen.
Kein Öl im Boden oder der Kanalisation versickern
lassen.
Defekte Dichtungen umgehend ersetzen.
Achtung
Filtereinsatz auswechseln:
–
bei beschädigtem Filterelement oder Dichtring
–
nach zweimaligem Reinigen
–
bei rußhaltigem Neiderschlag
–
bei feuchter und öliger Verschmutzung
–
wenn die Motorleistung nachlässt oder
–
sich die Abgasfarbe ändert.
Motor niemals ohne Luftfiltereinsatz betreiben.
