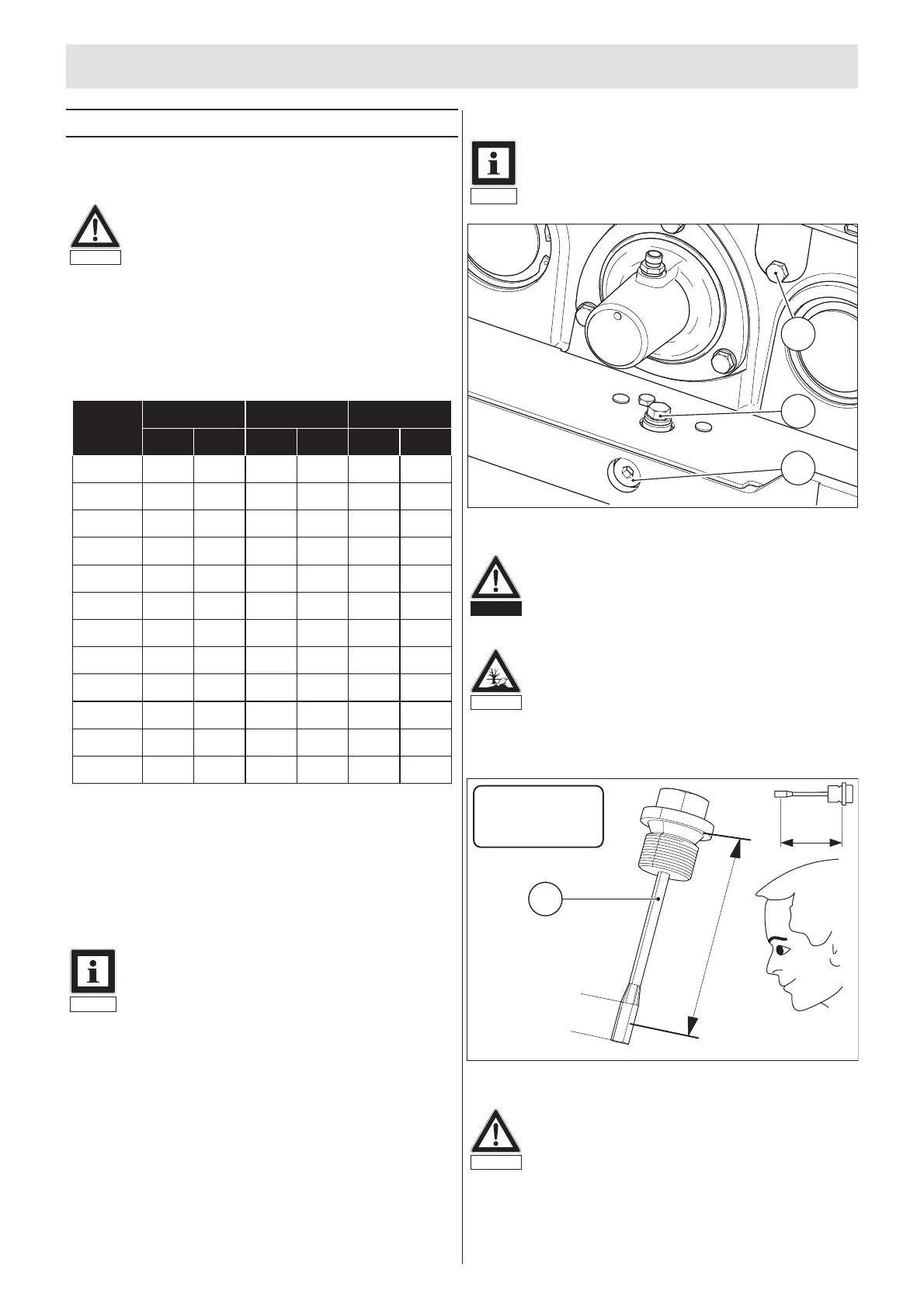

6.6 Wartung Maschine
6.6.1 Reinigung
Die Maschine täglich reinigen.
6.6.2 Anziehdrehmomente
Festigkeitsklassen für Schrauben mit unbehandelter, unge
-
schmierter Oberfläche.
Die Werte ergeben eine 90 %ige Ausnutzung der Streckgrenze;
bei einer Reibungszahl µ
ges
= 0,14.
Das Einhalten der Anziehdrehmomente wird mit Drehmo
-
ment-Schlüsseln kontrolliert.
Bei Verwendung von Schmiermittel MoS2 gelten die angegebe
-
nen Werte nicht.
6.6.3 Schraubverbindungen
Bei Vibrationsgeräten ist es wichtig, in Abständen die Schraub
-
verbindungen auf festen Sitz zu prüfen. Anziehdrehmomente
beachten.
6.6.4 Gummipuffer prüfen
Gummipuffer auf Risse und Ausbrüche sowie festen Sitz prüfen,
bei Beschädigungen sofort auswechseln.
6.6.5 Erreger Ölstand/Ölwechsel
Entlüftungsschraube(3), Öleinfüllschraube/-peilstab (1), und
Ölablassschraube (2) herausschrauben.
Altöl ablassen.
Ölablassschraube (2) einschrauben.
Neues Öl über die Öleinfüllbohrung (1) einfüllen.Ölmenge
und -qualität: siehe Schmierplan.
Öleinfüllschraube/-peilstab (1) und Entlüftungsschraube (3) ein
-
schrauben.
Öleinfüllschraube/-peilstab (1) herausschrauben, Ölstand er
-
neut prüfen und ggf. ergänzen.
Öleinfüllschraube/-peilstab (1) einschrauben.
6. Wartung
20
Achtung
Nach der Reinigung
alle Kabel, Schläuche, Leitungen und Ver-
schraubungen auf Undichtigkeiten, lockere Ver-
bindungen, Scheuerstellen und sonstige Be
-
schädigungen überprüfen.
Festgestellte Mängel sofort beheben.
Zur Reinigung keine brennbaren oder agressiven
Stoffe verwenden.
Hinweis
Selbstsichernde Muttern nach jeder Demontage er
-
neuern.
M4
M5
M6
M8
M10
M12
M14
M16
M18
M20
M22
M24
32
6
10
25
49
85
135
210
300
425
580
730
4
7
18
36
62
99
154
221
313
427
538
4,4
8,7
15
36
72
125
200
310
430
610
830
1050
3
6
11
26
53
92
147
228
317
449
612
774
5
10
18
43
84
145
235
365
500
710
970
1220
4
7
13
31
61
106
173
269
368
523
715
899
8.8
Nm
ø
Nm Nmft lb ft lb ft lb
10.9 12.9
TAB01001.cdr
Hinweis
Ölwechsel/Ölstandskontrolle bei warmem Getriebeöl
durchführen.
Die Entlüftungsschraube (3) bei Ölstandskontrolle und
Ölwechsel immer zuerst herausschrauben.
Gefahr
Vorsicht beim Ablassen von heißem Öl: Verbrü-
hungsgefahr!
B8299100.cdr
3
1
2
Umwelt
Auslaufendes und überlaufendes Öl auffangen
und umweltfreundlich entsorgen.
Achtung
Der optimale Ölstand soll bei eingeschraubtem
Peilstab zwischen der «MIN»- und «MAX»-Markie
-
rung stehen.
B8299216
MIN
MAX
1
GETRIEBEÖL
GEAR OIL
gem. JDM J20C
