4.2.4 Messbetrieb
Während der Verdichtung kann an einem beliebigen Punkt eine
Bodensteifigkeitsmessung durchgeführt werden.
Der Einsatzbereich zur korrekten Bestimmung des k
B
-Wertes
entspricht grundsätzlich dem Einsatzbereich zur Durchführung
eines normgerechten Lastplatten-Druckversuchs.
Optimale Messwerte werden nur durch eine flächige Auflage der
Grundplatte erzielt. Durch leichtes Hin- und Herbewegen der
Maschine an der Deichsel kann das Auflageverhalten der Grund
-
platte zum Boden verbessert werden.
•

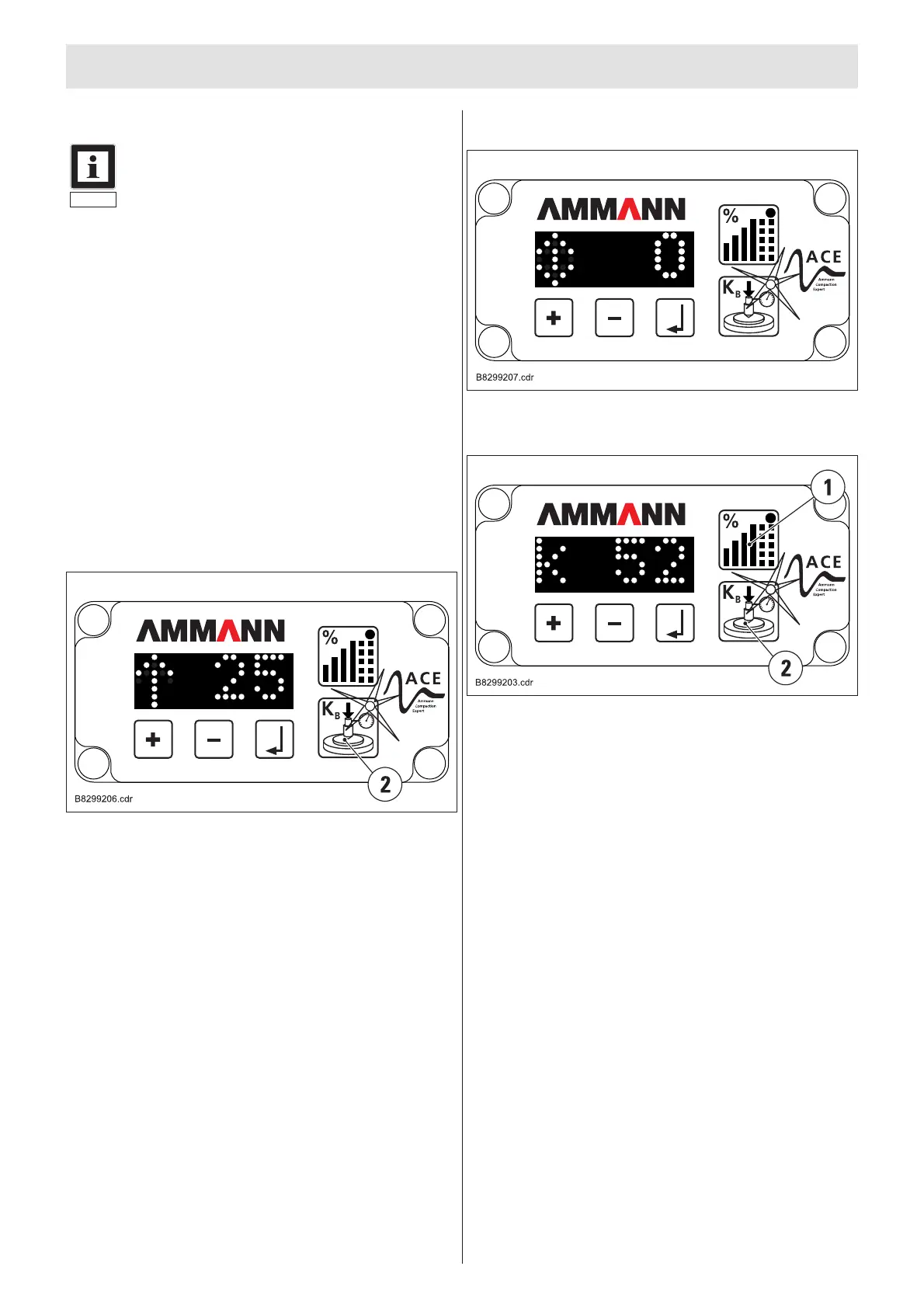

Taste (2) drücken; die Maschine bleibt stehen. Im Display wird
ein Wert zwischen
•
#50 (Rückwärtsfahrt) und
•
$50 (Vorwärtsfahrt) angezeigt.
•
Zur Durchführung der Messung muss die Maschine auf
Punktrüttlung eingestellt werden:
•
Fahrhebel in Pfeilrichtung drehen bis die Anzeige bei 2 0
(Punktrüttlung) steht. Die Pfeilrichtung zeigt dabei die
Drehrichtung des Fahrhebels an.
• Ca. 3 Sek. erscheint im Display k
**
. Dann wird ein numeri-
scher Wert (k
B
-Wert
1)
) der Bodensteifigkeit angezeigt, der eine
Aussage über den Verdichtungsgrad angibt.
•
Wert ca. 20 – 30 Sek. einpendeln lassen.
•
Durch Drücken einer der Tasten kann der Betrieb fortgesetzt
werden:
Taste 1 = Automatikbetrieb
Taste 2 = Manuellbetrieb
1)
Der angezeigte k
B
-Wert repräsentiert die Bodensteifigkeit. Da
-
bei ist die Bodensteifigkeit eine bestimmende Kenngrösse für
die Tragfähigkeit des Bodens.
4. ACE-System
14
Hinweis
Aus technischen Gründen können Messungen nur bei
warmem Hydrauliköl durchgeführt werden. Durch Be
-
rührung des Hydrauliktanks die Temperatur prüfen.
Der Tank sollte handwarm (mind. 30°C) sein.
Direkten Kontakt mit der Maschine während der
k
B
-Wert Messung vermeiden.
Um die Messgenauigkeit zu gewährleisten,
•
einmal jährlich eine Werkskalibrierung durchführen
lassen.
•
dürfen die Gummipuffer nicht beschädigt sein.
Zur Qualitätssicherung ist die Bestimmung des
k
B
-Wertes mit einem statischen oder dynamischen
Lastplatten-Druckversuch abzugleichen.
