Arcam AVR850 User Manual

Другие
разъемы
Последовательный разъем
Последовательный разъем RS232
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Разъем используется с устройствами управления,
в которых имеется последовательный разъем RS232
(например, Crestron и контроллеры с сенсорными
экранами AMX).
Сетевой разъем
Сеть является большой темой и в данном
руководстве по эксплуатации представлены
только самые краткие инструкции. Пожалуйста,
свяжитесь с вашим дилером компании Arcam
или специалистом по установке для получения
дополнительной информации о настройке ресивера
AVR в вашей сети.
Для получения информации о том, как
использовать сетевые функции ресивера AVR,
USB-разъем, а также для получения списка
поддерживаемых типов файлов, смотрите смотрите
на странице R-36.
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Сеть Ethernet
Если кабель Ethernet подключен, ресивер AVR
автоматически попытается подключиться к вашей
сети.
Вы должны использовать кабель CAT5,
подключенный к разъему RJ45 с пометкой ETHERNET,
на задней панели.
Если в сети используются статические IP-адреса,
а не динамический адрес, вы должны будете
указать IP-адрес, шлюз и DNS. Смотрите смотрите
на странице R-31 для получения информации о
настройке сети.
USB-разъем
Ресивер AVR может воспроизводить файлы,
сохраненные на USB-накопителе данных, обычно
флэшка, но может использоваться любое USB-
устройство, которое является накопителем данных.
Ресивер AVR поддерживает только прямое
подключение USB-устройств и не будет
поддерживать устройства, подключенные через
концентратор. Если вам необходим регулярный
доступ к USB, для удобства вы можете использовать
USB-удлинитель. Смотрите смотрите на странице
R-36 для получения подробной информации о
поддерживаемых типах файлов.
Триггерные разъемы
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX
TRIG Z2
Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT

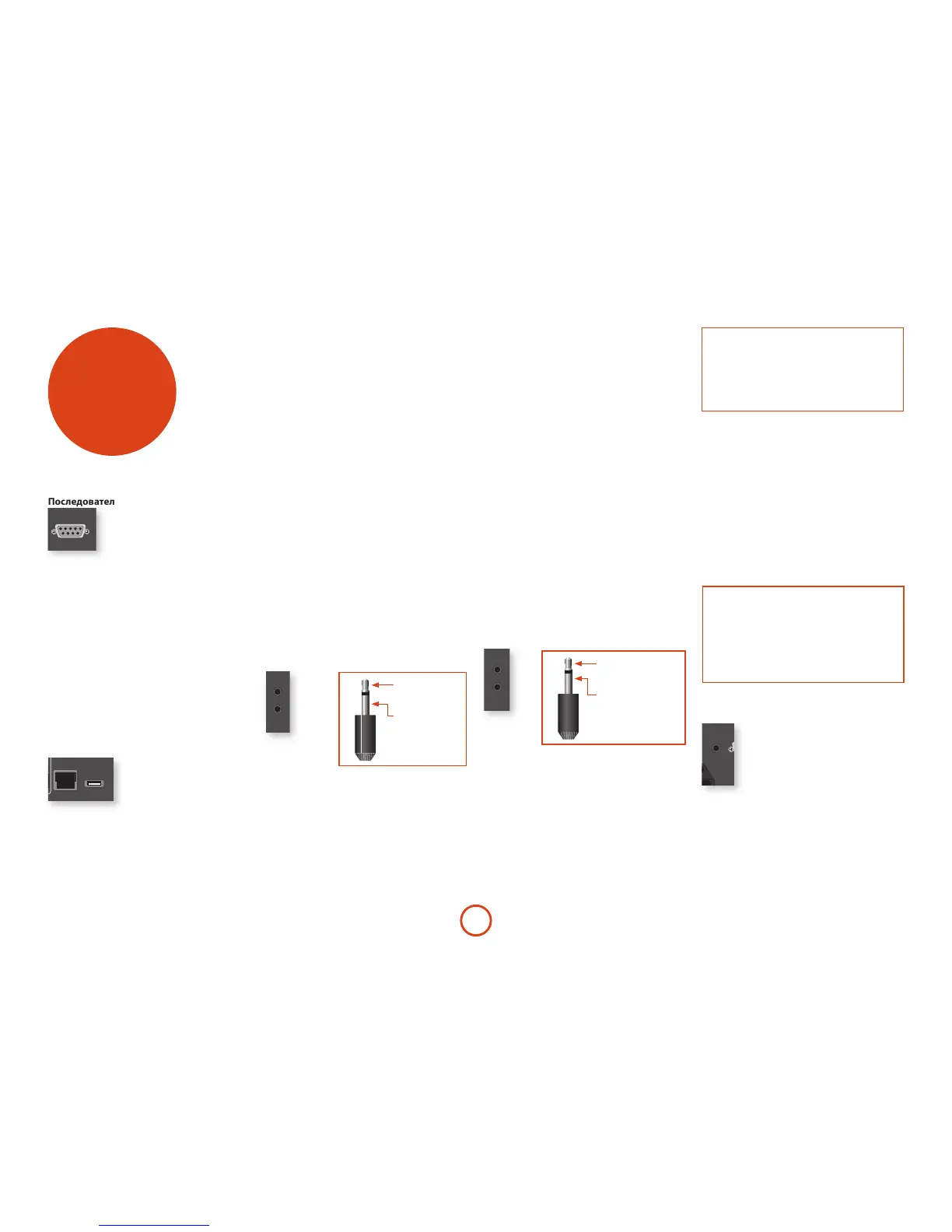

Наконечник:
выходной
триггерный сигнал
Основание:
заземление
Триггерные разъемы (TRIG Z1 и TRIG Z2) подают
электрический сигнал, когда ресивер AVR включен,
а также когда включены соответствующие зоны.
Сигнал триггера может использоваться для
включения и выключения совместимых устройств,
предназначенных для домашних развлечений.
Например, вы можете создать триггер для
включения вашего телевизора и BD-плеера при
включении ресивера AVR.
В ресивере AVR имеется два выходных триггерных
разъема, каждый из которых можете подать сигнал
включения 12В, 70мА. Разъем предназначен для
моноразъемов 3,5мм. Кончик является выходом
триггерного разъема, а основание заземлением.
TRIG Z1
Используется для удаленного включения и
выключения усилителей мощности или устройств-
источников сигнала для зоны 1. Вкл. = 12В,
Выкл. = 0В.
TRIG Z2
Используется для удаленного включения и
выключения усилителей мощности или устройств-
источников сигнала для зоны 2. Вкл. = 12В,
Выкл. = 0В.
Инфракрасные разъемы
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2
Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Наконечник:
модулированный
сигнал
Основание:
заземление
Инфракрасные входные разъемы (Z1 IR и Z2 IR)
позволяют подключать внешние ИК-приемники,
когда ИК-приемник на передней панели ресивера
AVR полностью или частично закрыт или для
использования пульта дистанционного управления
в Зоне 2.
Есть два входных ИК-разъема на ресивере AVR,
каждый из которых предназначен для стерео- или
моноразъемов 3,5мм. На наконечник подается
модулированный сигнал, а основание является
заземлением.
Z1 ИК
Этот входной разъем предназначен для
использования с местным ИК-примником, когда
передняя панель AVR закрыта.
ПРИМЕЧАНИЕ
Розетки с пометкой "Z2" относятся к
подключениям, которые используются при
установке в нескольких помещениях. Для
получения дополнительной информации об этих
разъемах смотрите смотрите на странице R-37.
Z2 ИК
Этот входной разъем предназначен для
использования с ИК-приемником в Зоне 2 для
обеспечения дистанционного управления ресивером
AVR из второго помещения.
Поставщиком инфракрасных приемников и
вспомогательных передающих устройств и систем
является компания Xantech. Для получения
дополнительной информации смотрите Интернет-
сайт www.xantech.com или попросите вашего
дилера компании Arcam.
ПРИМЕЧАНИЕ
Входные ИК-разъемы на ресивере AVR
предназначены для модулированных сигналов.
Если внешний ИК-приемник демодулирует
ИК-сигнал, он не будет работать. Также
ресивер не обеспечивает электропитания
для внешних приемников через ИК-разъем,
поэтому понадобится внешний источник
электропитания.
Выходной разъем 6В
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX
TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Он подает напряжение 6В постоянного тока для
подключения устройств Arcam rSeries.
R-14

Arcam AVR850 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Card reader integrated	No
Package weight	20000 g
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
12V trigger	Yes
12V trigger ports quantity	2
Speakers connectivity type	-
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Apple docking compatibility	Not supported

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	16700 g
