Juhtkangide kõrguse reguleerimine
Vt Joonis 16.
1. Eemaldage kinnitusdetailid,
mis hoiavad
juht
kangi ülemise juhtõla küljes.
2. Seadke juhtkang soovitud avasse.
• Hoova kõrgeima asendi saavutamiseks
kasutage ülemisi ja keskmisi avasid.
• Hoova madalaima asendi
saavutamiseks kasutage keskm
isi ja
alum
isi avasid.
3. Paigaldage uuesti ülemise juht
õla
kinnit
usdetailid.
4. Rihtige hoovad omavahel. Vt Juhtk
angi
liikumis
tee reguleerimine leheküljel 18.
5. Pingutage kinnitusdetailid.
Vt Joonis 17.
6. Keerake lahti kõrguse reguleerimise poldi
lukustusmutter.
7. Keerake polti sisse või välja, kuni hoo
vad
on sam
al kõrgusel.
8. Pingutage lukustusmutrit.
Juhtkangi liikumistee reguleerimine
Vt Joonis 18.
1. Keerake lahti kinnitusdetailid, mis
hoiavad juhtkangi ülemise juhtõla küljes.
2. Keerake juhtkang soovitud asendisse.
3. Veenduge, et kangid oleks ühel joonel.
4. Keerake kinnitusdetailid kinni.
3
4
2
1
1. Reguleerimisava
2. Kinnitusava
3. Juhtkang
4. Ülemine juhtõlg

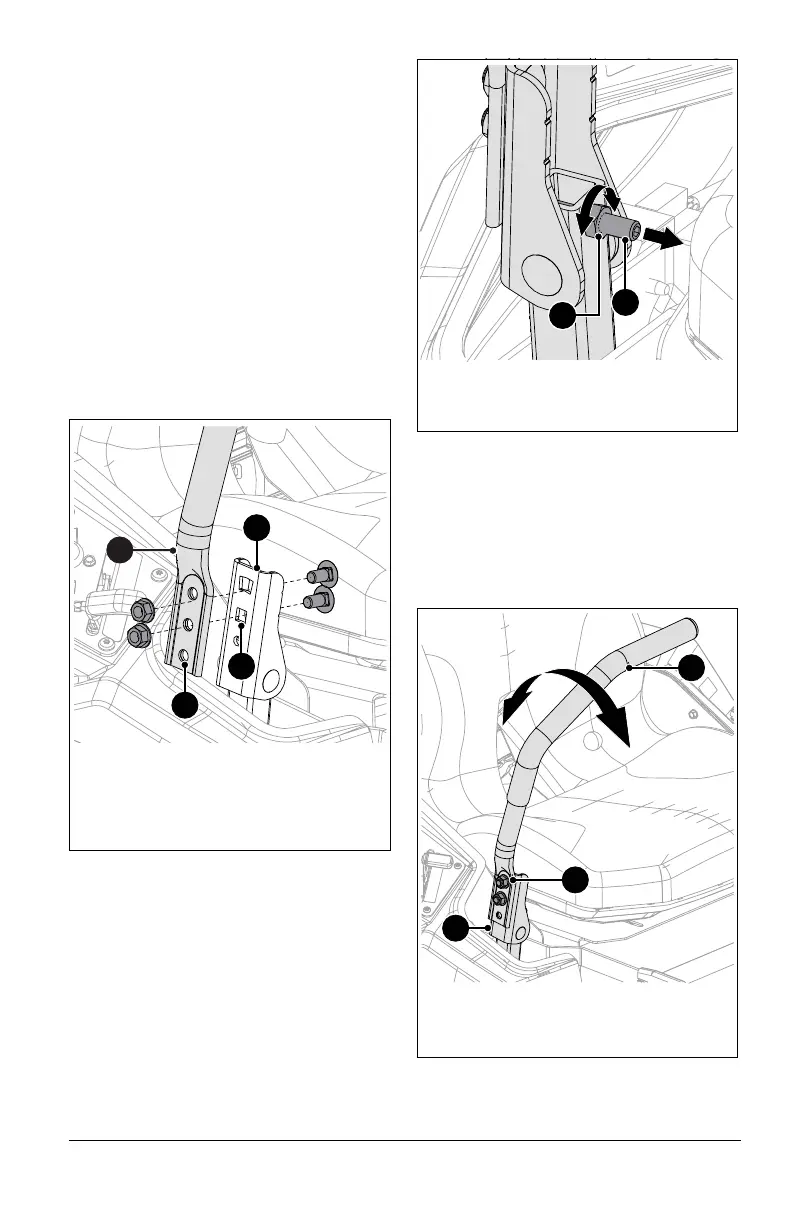

Joonis 16
Joonis 17
1
2
1. Lukustusmutter
2. Kõrguse reguleerimise polt
2
3
1
1. Juhtkang
2. Ülemine juhtõlg
3. Kinnitusdetailid
Joonis 18
