Инструкции по установке
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ДЕЙСТВУЮТ ПРИ УСЛОВИИ ПРАВИЛЬНОЙ
УСТАНОВКИ.
Общая информация
1. Прибор должен устанавливать и вводить в эксплуатацию квалифицированный специалист в
соответствии с действующими нормами и правилами охраны здоровья и техники безопасности.
2. Рекомендуется включить в электрическую цепь устройство защитного отключения.
3. Гидравлические подключения должны быть закончены перед началом электрических работ.
4. Прибор работает при давлении воды не ниже 0,3 бара. Прибор монтируют горизонтально с подводом
водопроводной трубы с левой стороны. Водонагреватель может подключаться к резервуару с
холодной водой, если минимальная высота от водонагревателя до резервуара составляет три метра.
5. ВНИМАНИЕ! Пользуйтесь только входящими в комплект поставки принадлежностями. Выход воды
должен быть всегда открыт, поскольку на этом основан принцип работы.
6. Прибором запрещено пользоваться детям и физически слабым людям без надзора. Не позволяйте
детям играть с прибором.
Монтаж водонагревателя мощностью 3 кВт – 9,5 кВт
1. Водонагреватель необходимо устанавливать на стене.
2. Снимите крышку, чтобы подсоединить электрический провод к клеммной колодке внутри прибора
(отвинтите 4 винта).
3. К прибору необходимо подвести отдельный электрический провод в распределительной коробке
(см. Таблицу 2. Рекомендуемое сечение провода)..
4. Для 2-фазного прибора мощностью до 9,5 кВт рекомендуется использовать электрический провод
размера 5 х 4,0 мм
2
5.
6. Подсоедините прибор к сети водоснабжения и проверьте на отсутствие утечек уже после подсоединения.
Используйте шланги, входящие в комплект поставки. Не устанавливайте старые шланги.
7. После подвода воды к прибору, подсоедините электрический провод
к соответствующей клеммной
колодке. Прибор необходимо заземлить, и провод заземления (обозначенный буквой на схеме)
подсоединяется к клемме, обозначенной символом
.
ВНИМАНИЕ! Прибор должен быть заземлен.
8. Прибор необходимо подсоединить к источнику питания через
2-полюсный выключатель (для однофазного прибора) и
многополюсный выключатель (для многофазного прибора).
9. Перед проведением каких-либо работ необходимо отсоединить
прибор от электрической сети с помощью внешнего выключателя,
а затем подсоединить провод питания к прибору.
10. Для соединения используйте соответствующую клемму.
11. Установите на место крышку (4 винта).
AURES
SLIM

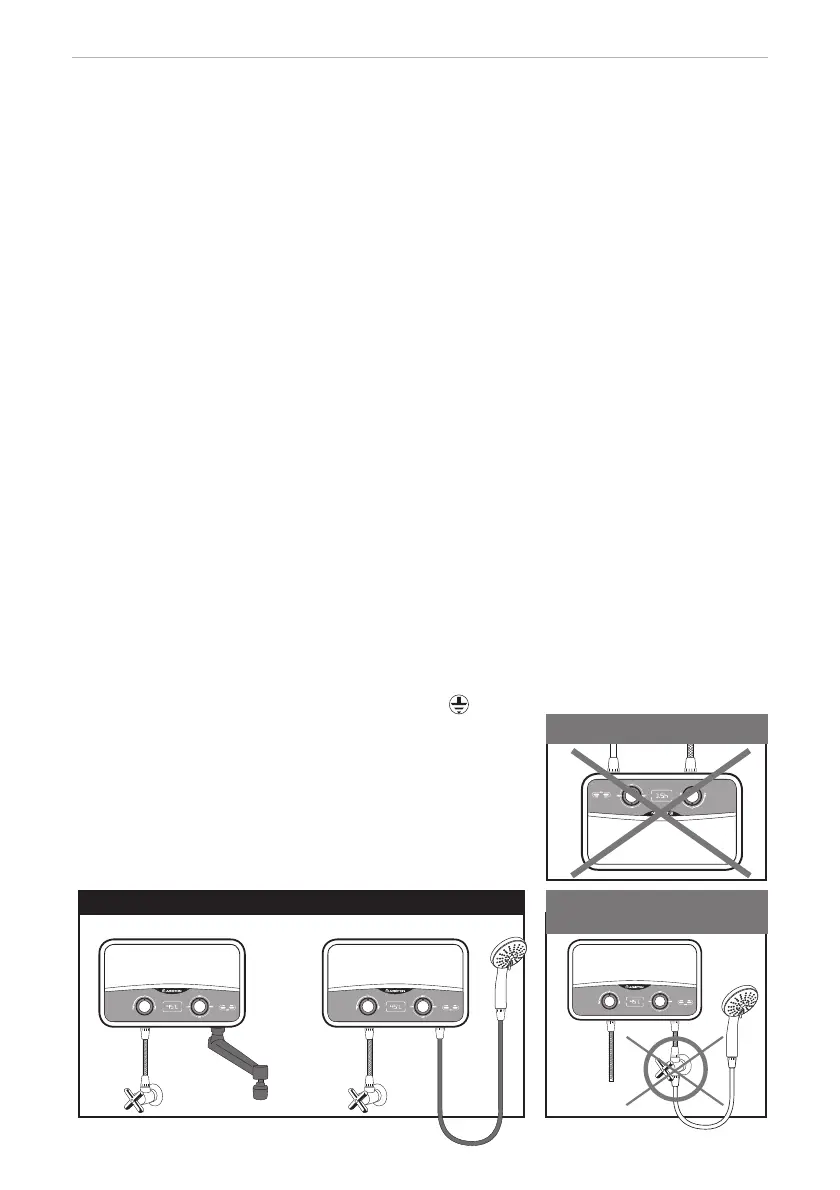

Неправильная установка
Опасно!!!
Неправильная установка
Правильная установка
AURES
SLIM
Вход
воды
Вход
воды
Выход
воды
Раковина Душ
Выход
воды
нарКнарК
AURES
SLIM
AURES
SLIM
Проточный водонагреватель является инновационным прибором, разработанным в целях
моментального подогрева воды при одновременной экономии электроэнергии. Нагревательный
элемент греет проточную воду только при включенном реле давления
Прибор мощностью 5 кВт необходимо подключать через отдельный предохранитель 40 А
питающим ,следует помнить об увеличении сечения провода, в соответствии с увеличением
мощности водонагревателя 3 x 6 мм
2
