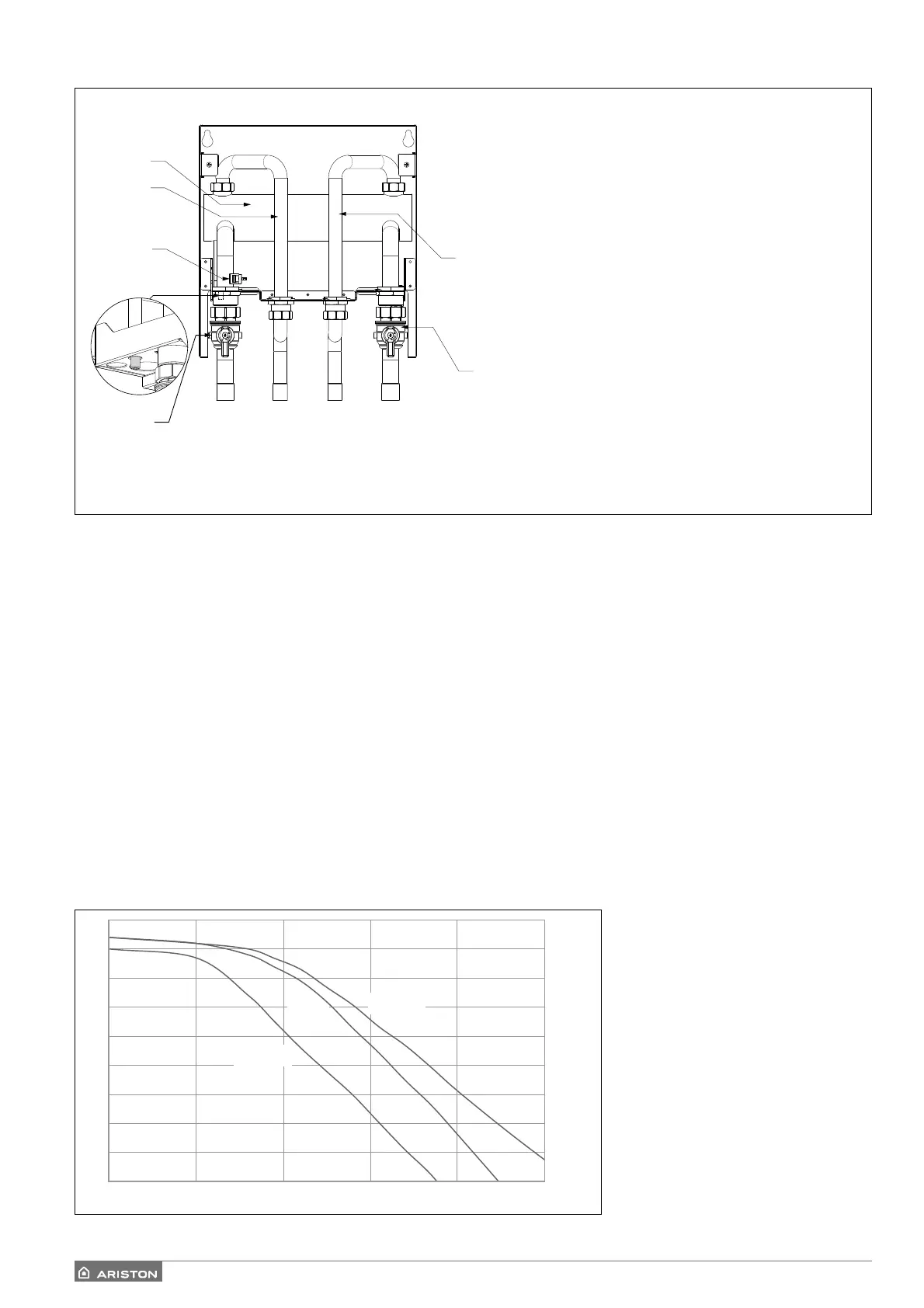

DIMENSIONAMENTO IMPIANTO
Per il dimensionamento dei tubi dell’impianto fare riferimento ai grafi ci seguenti, che rappresentano la prevalenza resi-
dua al netto delle perdite di carico del Modulo Ibrido, disponibile per vincere le perdite dell’impianto di riscaldamento/
ra rescamento e dei tubi di collegamento dell’unità esterna. Si raccomanda di minimizzare la distanza tra unità esterna
ed interna.
E’ possibile installare un circolatore supplementare qualora quello della pomap di calore risultasse insu ciente. Per i
collegamenti elettrici consultare il paragrafo «Circuito elettrico».
IMPORTANTE: in caso di installazione di valvole termostatiche su tutti i terminali o di valvole di zona, prevedere un by
pass che assicuri la minima portata di funzionamento.
ATTENZIONE:
provvedere alla completa disareazione dell’impianto di riscaldamento e ettuando il ciclo di disareazione come descritto
nella procedura di accensione e intervenendo sulle valvole di sfogo presenti nell’impianto.
1. Tubo mandata generatore di calore
2. Tubo ritorno generatore di calore
3. Rubinetto ingresso acqua calda dall’uni-
tà esterna G 1” M
4. Rubinetto mandata impianto di
riscaldamento G 1” M
5. Rubinetto rete idrica
6. Sonda temperatura di mandata impianto
riscaldamento
7. Collettore
0
1
2
3
4
5
6
7
8
9
0 500 1000 1500 2000 2500
[l/h]
[mce]
70
90-110
40-50
PRESSIONE DISPONIBILE
5
1
7
3
2
4
6
