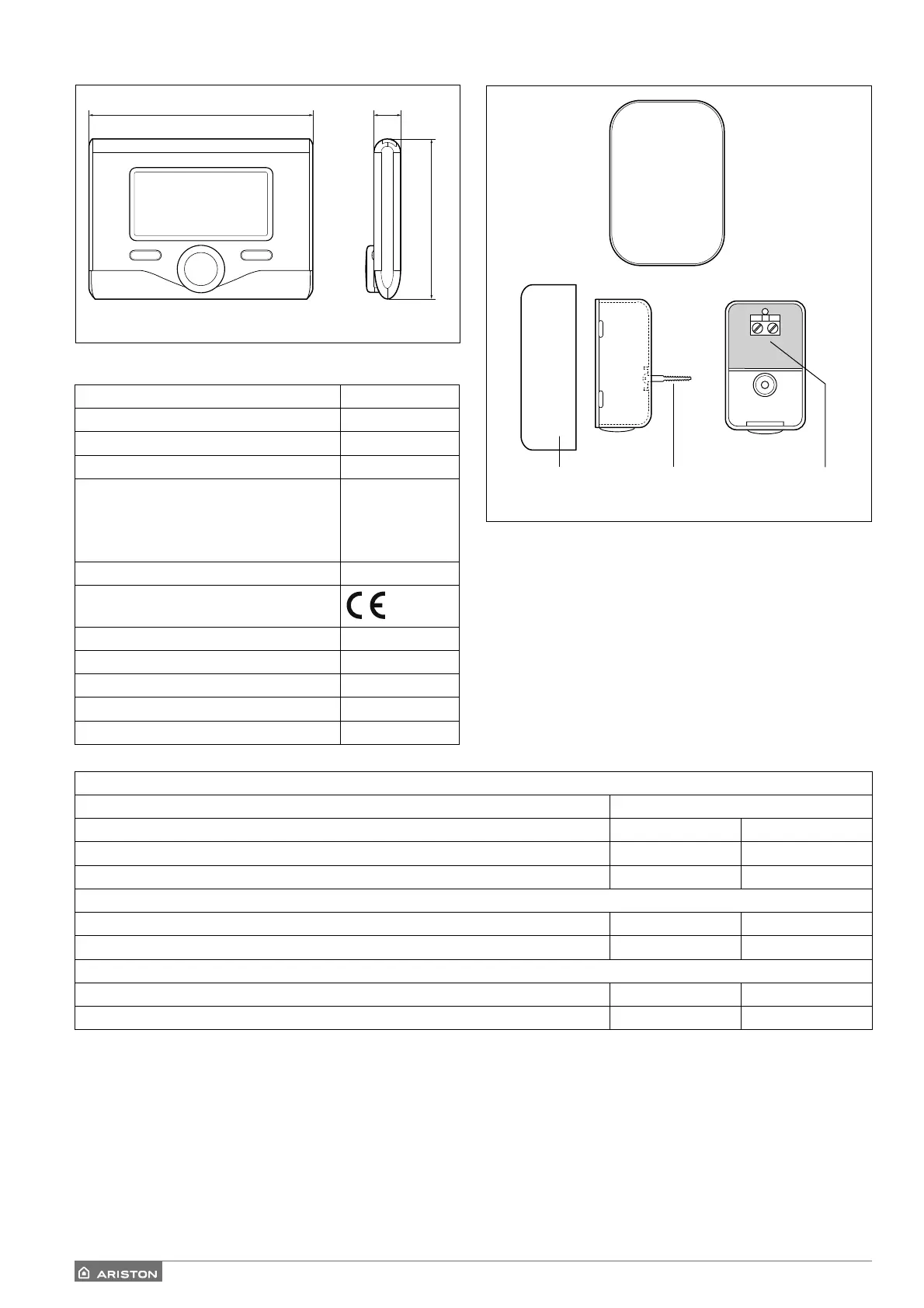

DATI TECNICI DISPOSITIVO DI CONTROLLO
Alimentazione elettrica BUS
Assorbimento elettrico max. < 0,5W
Temperatura di funzionamento -10 ÷ 60°C
Temperatura di stoccaggio -20 ÷ 70°C
Lunghezza e sezione cavo bus
NOTA: PER EVITARE PROBLEMI DI INTER
FERENZE, UTILIZZARE UN CAVO SCHER
MATO O UN DOPPINO TELEFONICO.
max. 50 m
min. 0.5 mm²
Memoria tampone 2 h
Comformità
LVD 2006/95/EC - EMC 2004/108/EC
Interferenze elettromagnetiche EN 60730-1
Emissioni elettromagnetiche EN 60730-1
comformità standard EN 60730-1
Sensore temperatura NTC 5 k 1%
Grado di risoluzione 0,1°C
134 mm 16 mm
96 mm
DISPOSITIVO DI CONTROLLO REMOTO SONDA ESTERNA
Posizionare la sonda esterna nella parete nord dell’edicio ad una
altezza da terra non inferiore ai 2,5 m evitando l’esposizione di-
retta ai raggi solari.
Rimuovere il coperchio (fi g. A) ed installare la sonda utilizzando il
tassello e la vite in dotazione (fi g. B).
Eettuare il collegamento tramite un cavo da 2x0,5 mm
2
.
Lunghezza massima di collegamento 50 m.
Collegare il cavo al morsetto (fi g. C) inserendolo dalla parte infe-
riore dopo aver forato l’apposito passaggio.
Riposizionare il coperchio della sonda.
AB C
SCHEDA PRODOTTO
Nome del fornitore ARISTON
Modello identifi cativo del fornitore Sensys Sonda esterna
Classe del controllo di temperatura V II
Contributo all'e cienza energetica % per il riscaldamento degli ambienti +3% +2%
Aggiungendo una Sonda Esterna:
Classe del controllo di temperatura VI --
Contributo all'e cienza energetica % per il riscaldamento degli ambienti +4% --
In un sistema a 3 zone con 2 Sensori Ambiente:
Classe del controllo di temperatura VIII --
Contributo all'e cienza energetica % per il riscaldamento degli ambienti +5% --
