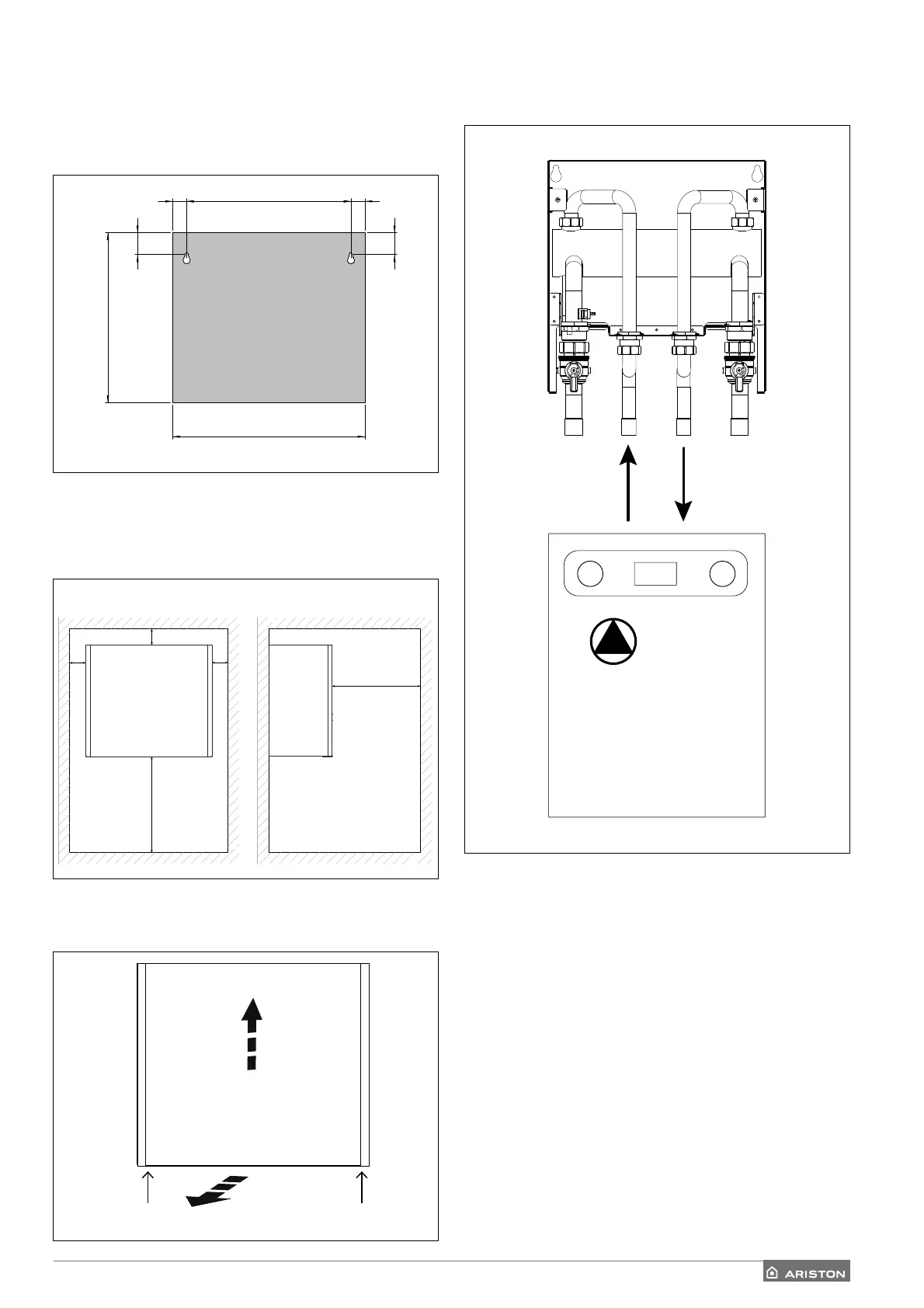

Esempio collegamento generatore esterno
Collegare i tubi di mandata e ritorno del generatore ausialiario
alle connessioni dedicate sul modulo universal come indicato
in fi gura
HYBRID UNIVERSAL MODULE
Installazione preliminare
L’HYBRID UNIVERSAL MODULE deve essere posizionata presso
un vano con funzione abitativa al fi ne di garantire le migliori pres-
tazioni.
330
400
15
45
270 15
45
Distanze minime per l’installazione
Al fi ne di consentire la corretta manutenzione del sistema, è ne-
cessario rispettare le distanze minime per l’installazione come
illustrato nelle fi gure sottostanti.
50
50
50
300
500
Rimozione pannello frontale
Rimuovere le due viti A, spingere il telaio frontale verso il basso
e poi avanti (fi g.2).
(Fig. 1)
(Fig. 2)
AA
