ATTENZIONE:
Eseguire il collegamento a terra prima di tutti gli altri collegamenti elettrici.
Le unità interne ed esterne devono essere alimentate separatamente.
Per evitare qualsiasi rischio, il cavo di alimentazione dell’unità esterna ed interna deve essere sostituito solo da tec-
nici specializzati .

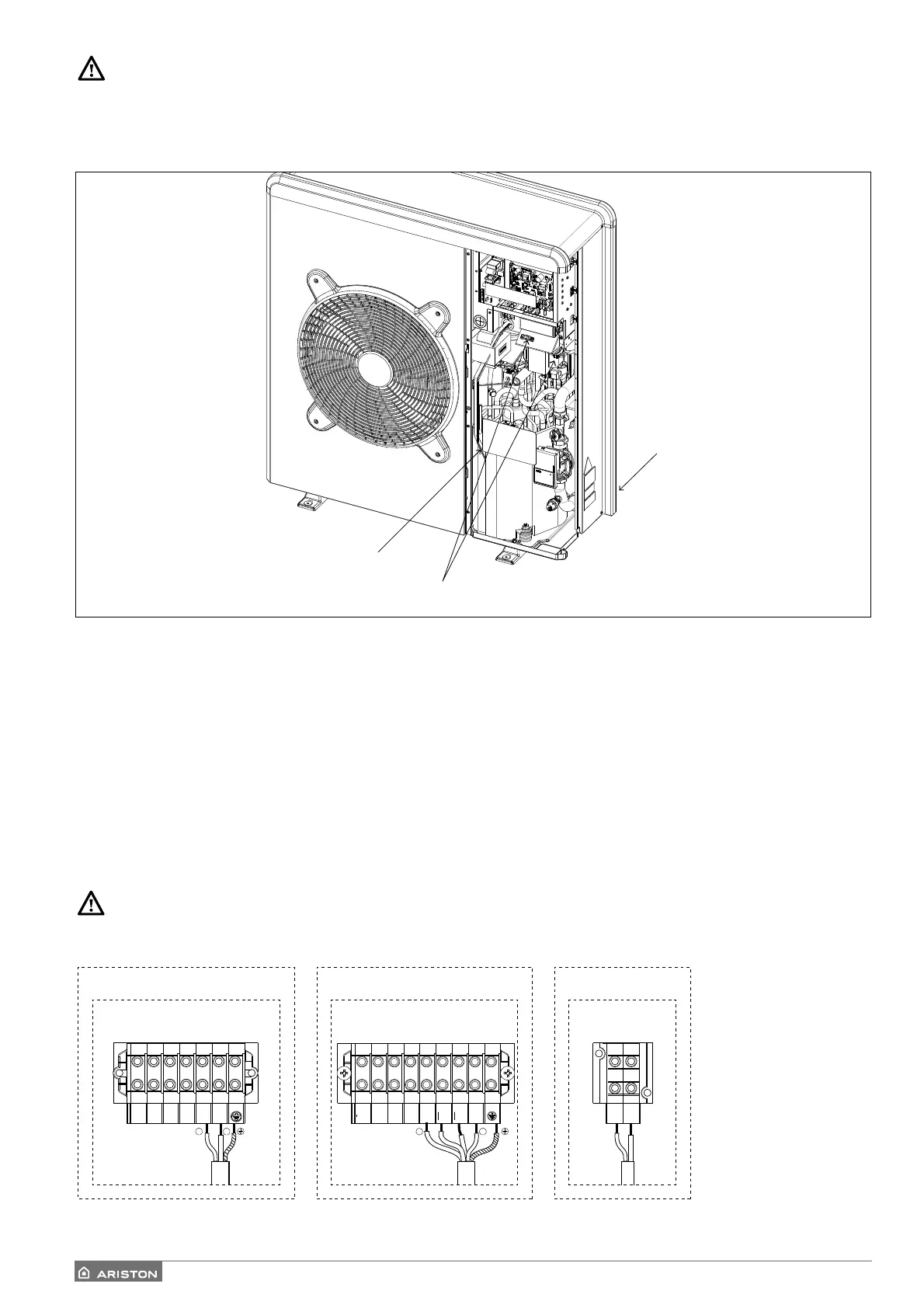

Morsettiera unità esterna 1Ph Morsettiera unità esterna 3Ph
Connessioni elettriche dell’unità esterna
• Rimuovere il pannello anteriore per accedere alle parti elettriche.
• Il cavo di alimentazione può essere inserito nei fori pretranciati (A) nella parte posteriore dell’unità.
• Assicurarsi di fi ssare il cavo di alimentazione (B) e il cavo di comunicazione tra unità esterna ed interna con le clips
fi ssate all’interno della macchina e se necessario aggiungere delle fascette facilmente acquistabili sul mercato in modo
da assicurarsi che essi non vadano in contatto con il compressore e i tubi caldi.
• Per assicurarsi una corretta tenuta alla trazione, i cavi elettrici devono essere bloccati utilizzando i pressacavi che si
trovano sulla sta a (C).
• Collegare il cavo di comunicazione alle due unità seguendo le indicazioni presenti sulle morsettiere interna ed esterna.
In accordo con le istruzioni di installazione, tutti i sistemi di disconnessione dell’alimentazione principale, devono avere
un contatto aperto (4mm) che garantisca una completa disalimentazione secondo quanto previsto dalle condizioni di
sovratensione di classe III.
AVVERTENZA!
PRIMA DI ACCEDERE AI MORSETTI, TUTTI I CIRCUITI DI ALIMENTAZIONE DEVONO ESSERE SCOLLEGATI.
L NNL
LN
EH1 EH1EH1 EH1 ST1ST1ST1 ST1 B
BUS
T
L1 L2 L3 N
Bus terminal block
A
C
B
EH1 - Resistenza elettrica per l’antigelo a protezione delle tubazioni idrauliche.
ST1 - Collegamento termostato di sicurezza (230 V) per l’impianto a pavimento.
