Attenzione
Le scariche elettriche possono provocare lesioni gravi fi nanche la morte. I collegamenti elettrici devono essere e ettuati esclusi-
vamente da personale tecnico qualifi cato. E ettuare la messa a terra prima di procedere con gli altri collegamenti elettrici.

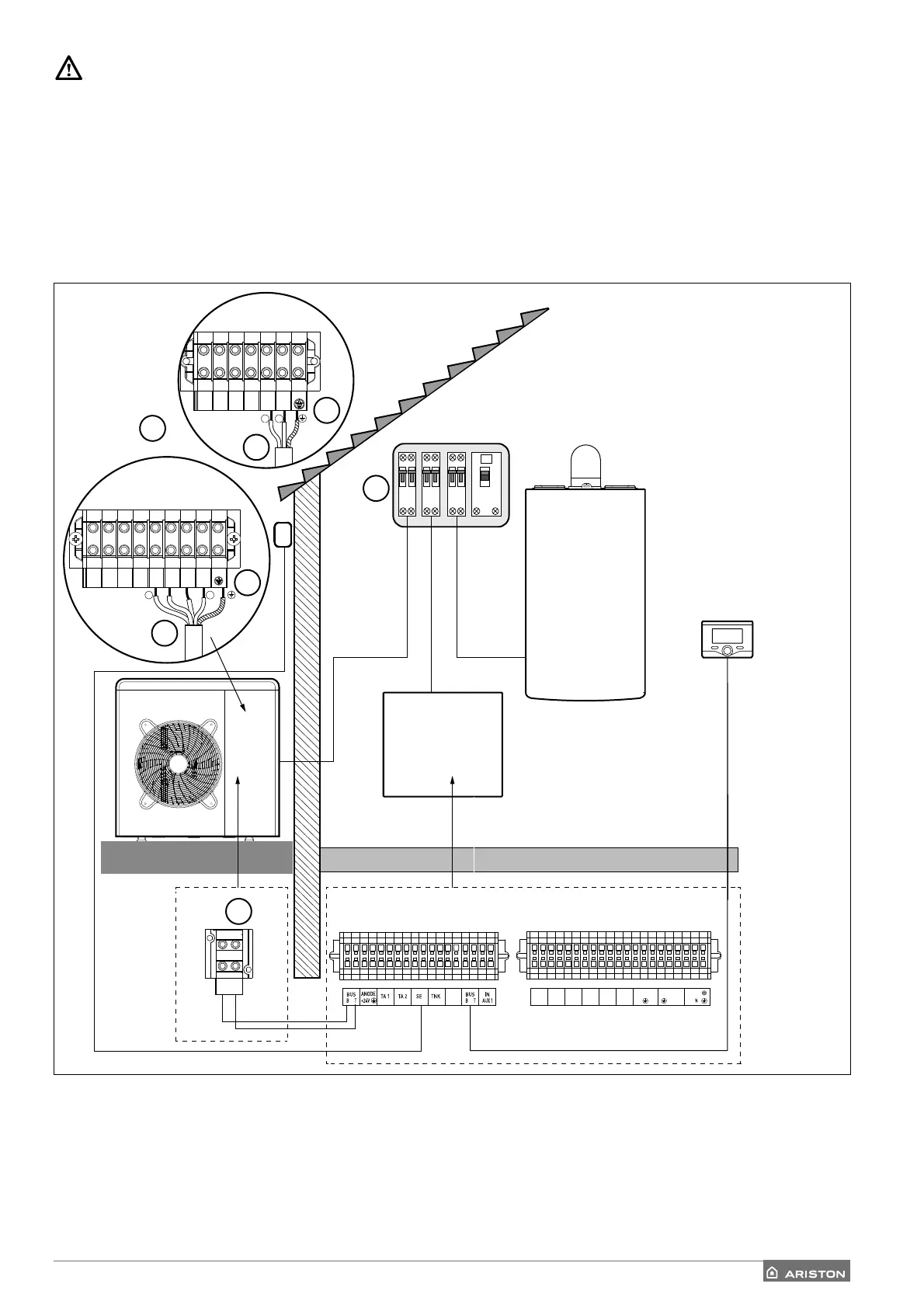

Connessioni elettriche dell’unità esterna
Il quadro elettrico dell’unità esterna si trova nella parte anteriore del modulo, dopo aver smontato il pannello anteriore.
Il cavo di alimentazione può essere collegato alla morsettiera indicata in fi gura, mediante l’utilizzo di un passacavo. In caso il foro pre-
sente sull’unità non sia su cientemente grande, adattarne la dimensione.
Assicurarsi che il fi ssaggio del cavo di alimentazione e il cavo di connessione tra HYBRID MODULE e unità esterna siano adeguata-
mente bloccati mediante un blocco per cavi, che può essere facilmente reperito in commercio, al fi ne di garantire che non si verifi chi
un contatto tra i cavi e le tubature calde. Tale blocco deve inoltre garantire una buona resistenza alla trazione.
1. Morsettiera di
connessione
dell’alimentazione
della pompa di calore
2. Cavo di alimentazione
3. Connessione di terra
4. Connessione BUS
5. Quadro elettrico
LLLN
LN
BT
BUF
4
5
1
2
3
3
2
30mA
T
N
XXA*
ON
OFF
N
2A
N
2A
N
N L LN L
PM AUX
AUX 1
OUTOUT
AUX 2
V 1 V 2
ST 1
HV
IN 3
HV
IN 1
HV
IN 2
L N
NL
1Ph
3Ph
ATTENZIONE
Dopo aver e ettuato i collegamenti tra le unità interna ed esterna, riposizionare entrambi i pannelli dei rispettivi quadri elettrici.
NOTA
Si raccomanda di verifi care la presenza di dispositivi di protezione da sovralimentazioni (SPD) nella linea MT e la presenza di
interruttori di sicurezza di erenziali e di interruttori magnetotermici in uscita al quadro elettrico che alimenta l’unità esterna ed
interna.
* vedere tabelle collegamenti elettrici
3G 0.75mm
2
3G 0.75mm
2
