26 /
INSTALLAZIONE DELL’INTERFACCIA DI SISTEMA
Posizionamento
L’interfaccia di sistema riconosce la temperatura ambiente, per
cui si deve tener conto di questo fattore nello scegliere il posi-
zionamento della stessa.
Si consiglia un posizionamento lontano da fonti di calore (radia-
tori, esposizione diretta alla luce solare, camini etc.) cosi come si
consiglia di evitare un posizionamento in prossimità di correnti
d’aria o aperture verso l’esterno che possano infl uenzare il fun-
zionamento dell’interfaccia di sistema.
Si richiede inoltre di posizionare l’ interfaccia ad almeno 1.5 mt
dal pavimento.
ATTENZIONE
L’installazione deve essere eseguita da personale tecnico qua-
lifi cato. Prima di installare l’apparecchio, assicurarsi che l’ali-
mentazione elettrica non sia collegata.

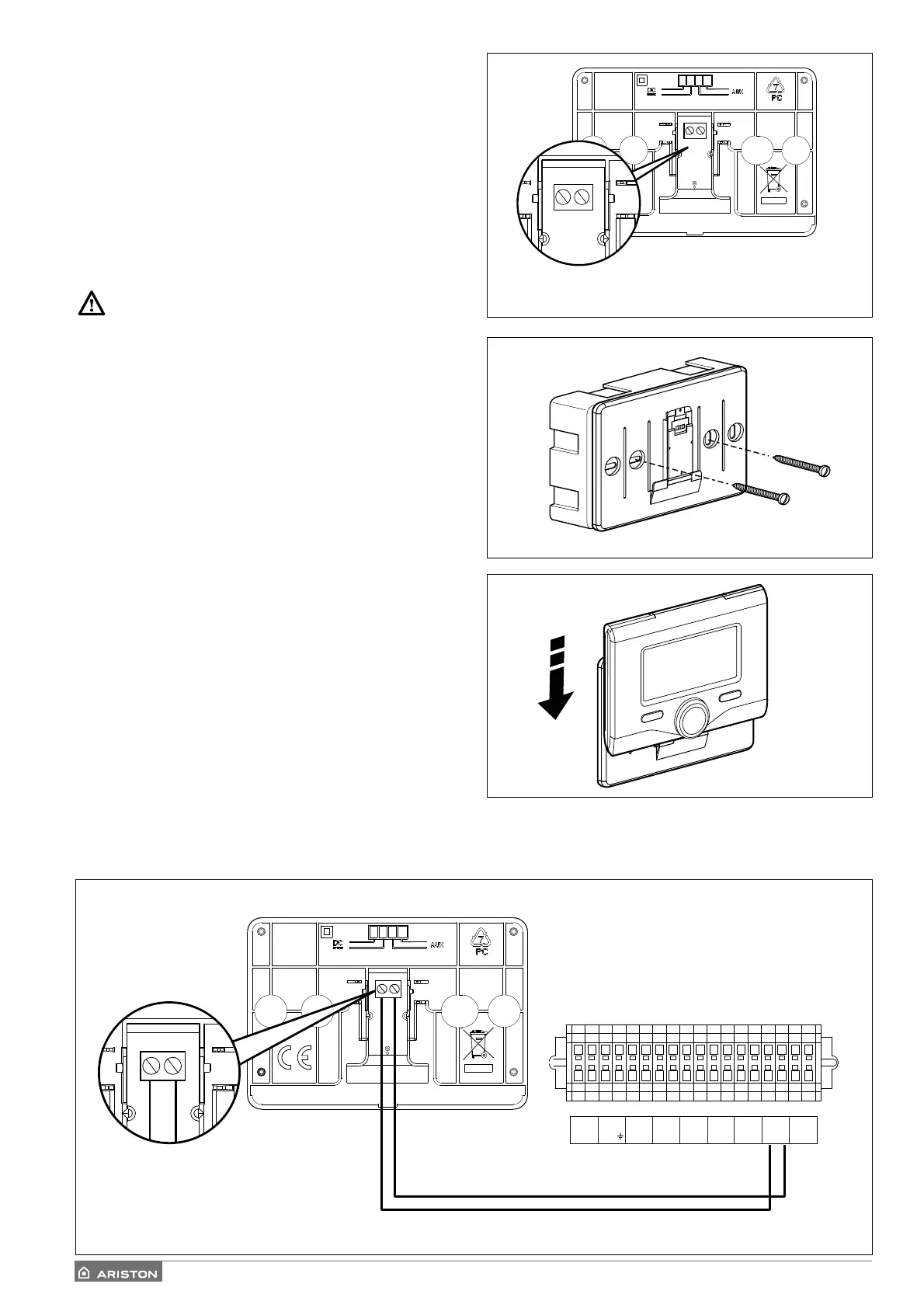

Installazione a parete
Il fi ssaggio al muro dell’interfaccia di sistema Epert Control deve
essere e ettuato prima del collegamento alla linea BUS.
- collegare la coppia di fi li al connettore (fi g.1),
- aprire i fori necessari per il fi ssaggio
- fi ssare la base dell’apparecchio alla scatola sulla parete,
usando le viti fornite nel kit (fi g.2),
- posizionare l’interfaccia di sistema sulla base, spingendola
delicatamente verso il basso (fi g.3).
Connessione al sistema
L’invio, la ricezione e la decodifi ca dei signali viene e ettuata
mediante protocollo BUS, il quale garantisce l’interazione tra il
sistema e l’interfaccia.
Connettere i cavi alla morsettiera presente nel quadro dell’HY-
BRID MODULE del sistema.
NOTA:
Nel collegamento tra l’interfaccia di sistema e l’HYBRID MO-
DULE, per evitare problemi di interferenze, utilizzare un cavo
schermato o un doppino telefonico.
ANODE
SE TNK BUF
BUSBUS
TA 1 TA 2
T B B T
IN
AUX 1+24V
BUS
B T
INTERFACCIA
DI SISTEMA
HYBRID MODULE
Fig. 1
Fig. 3
Fig. 4
B T
BUS
B T
