10 / 38 P/N 146279999-2 (ML) • REV Q • ISS 10JUN21
Der WT-Eingang steuert zusammen mit dem D/N-Eingang den
LED-Betrieb.
Wenn sich der Melder im Tagbetrieb und Betrieb „Gehtest an“
befindet, können die LEDs des Melders aktiviert werden.
Weitere Informationen finden Sie in Abschnitt „LED-Anzeige“
unten.
Während des Nachtbetriebs sind die LEDs stets ausgeschaltet.
Wenn während des Nachtbetriebs ein PIR-Einbruchalarm
erkannt wird und der Melder wieder in den Tagbetrieb
umschaltet, beginnt die rote LED zu blinken, um auf den Alarm
im Speicher hinzuweisen.
Der Alarmspeicher wird durch Schalten des Melders in den
Nachtbetrieb zurückgesetzt.

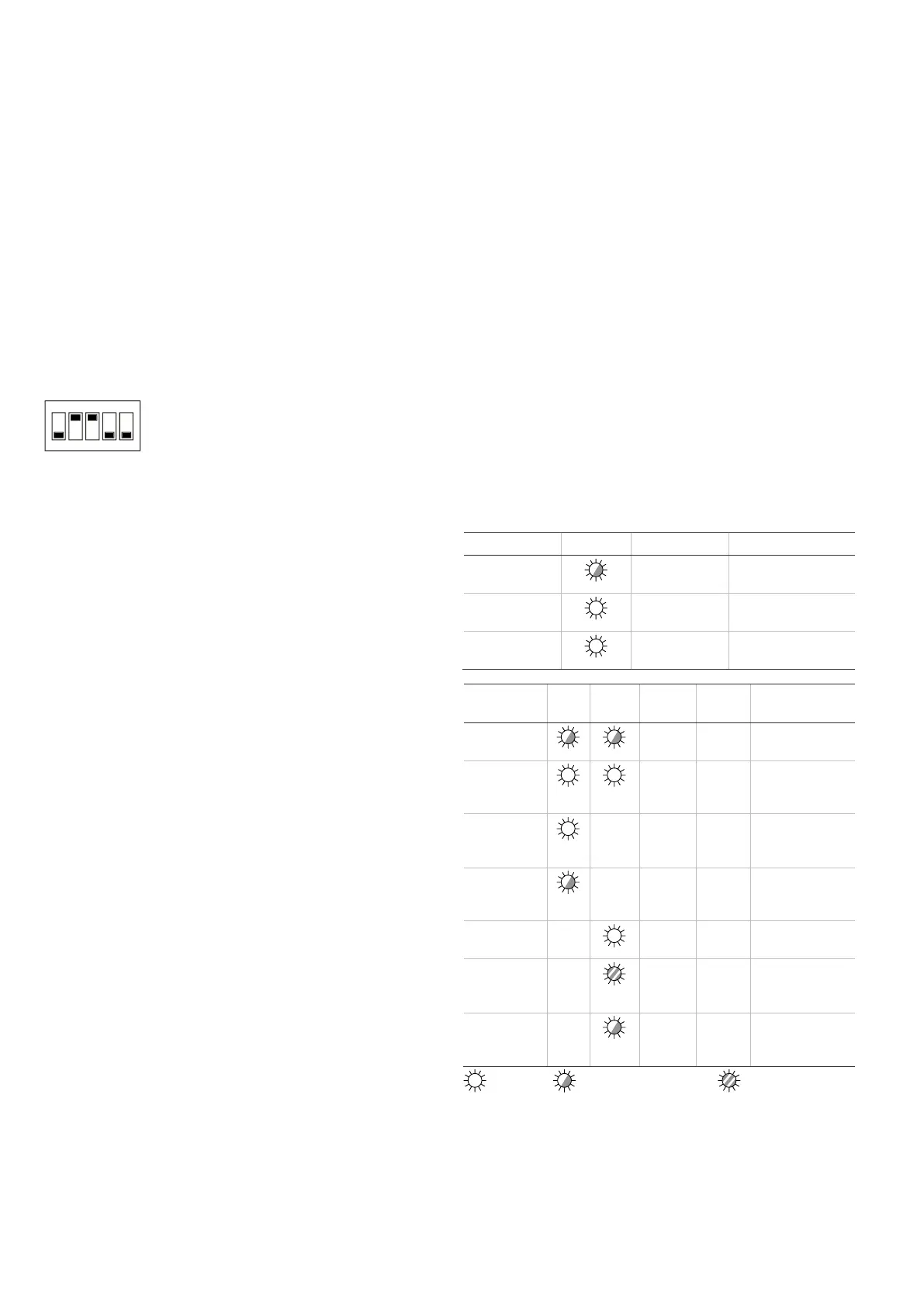

DIP-Schaltereinstellungen
Werkseitige Einstellung:
SW 1: Wann eine Abdeckungs(AM)- oder Technischer
Fehler (TF)-Ausgabe signalisiert werden sollte
Ein: Signalisiert AM oder TF nur, wenn sich das System im
Tagbetrieb (unscharf) befindet (Werkseinstellung).
Aus: Signalisiert AM oder TF immer im Scharf- und
Unscharfbetrieb.
SW 2: AM-Empfindlichkeit
Ein: Erweiterte AM-Empfindlichkeit. Der Melder signalisiert
eine Annäherung und die Maskierung des Meldefensters
(Werkseinstellung).
Aus: Standard-AM-Empfindlichkeit. Der Melder signalisiert eine
Maskierung des Melderfensters.
SW 3: Zurücksetzen des AM/TF-Ausgangs
Ein: Autoreset. Setzt den AM- oder TF-Status 40 Sekunden
nach einem PIR-Alarm zurück.
Aus: Autorisierter Reset. Setzt den AM- oder TF-Status nach
einem PIR-Alarm zurück, wenn das System in den Tagbetrieb
und Gehtest-Modus geschaltet wurde. Die gelbe LED blinkt
dann schnell. Wenn sich das System im Nachtbetrieb (scharf)
befindet, erlischt die gelbe LED und das System wird
zurückgesetzt (Werkseinstellung).
Hinweise
• Für die erweiterte Einstellung (SW 2 ist eingeschaltet
(Ein)) muss die Ursache des AM-Alarms beseitigt werden,
bevor der AM-Reset durchgeführt werden kann.
• Wenn der AM-Alarm nicht mit einem automatischen oder
einem autorisierten Reset zurückgesetzt werden kann,
trennen Sie die Versorgungsspannung und schließen das
Gerät anschiließend wieder an.
• Ein Gehtest sollte durchgeführt werden, um zu
gewährleisten, dass das Gerät ordnungsgemäß
eingerichtet wurde.
SW 4: Signalisiert AM- oder TF-Ausgang
Ein: Signalisiert AM (Abdecküberwachung) auf dem AM- und
auf dem Alarmrelais. Signalisiert TF (Technischer Fehler) nur
auf dem AM-Relais (EN 50131).
Aus: Signalisiert AM und TF auf dem AM-Relais
(Werkseinstellung).
SW 5: Einstellen der LEDs
Ein: Aktiviert beide LEDs am Melder dauerhaft
(Werkseinstellung).
Aus: Beide LEDs werden durch den Eingang für Gehtest (WT)
und Tag/Nacht (D/N) gesteuert. Dies aktiviert die
Speicherfunktion des Melders.
AM-Kalibierung
Während des Startvorgangs kalibriert sich der AM-Schaltkreis
auf seine Umgebung. Dabei müssen Sie gewährleisten, dass
sich die Umgebung in einem Abstand von 1 m vom Melder
innerhalb von 60 s nach dem Startvorgang nicht verändert.
Andernfalls können falsche AM-Alarmmeldungen ausgelöst
werden, die nicht zurückgesetzt werden können.
LED-Anzeige
