P/N 146279999-2 (ML) • REV Q • ISS 10JUN21 29 / 38
3. Przymocować podstawę do ściany. W przypadku montażu
płaskiego zastosować co najmniej dwie śruby (DIN 7998),
umieszczając je w pozycji A. W przypadku montażu
narożnego użyć śrub w pozycji B lub C (rys. 3). Aby
zamontować zabezpieczenia przed oderwaniem, użyć
pozycji A lub C.
4. Podłączyć okablowanie czujki (patrz
Rysunek 3 i Rysunek 7).
5. Wybrać żądane ustawienia zworek i przełączników DIP
(patrz rys. 5). Aby uzyskać więcej informacji, zobacz
„Ustawienia zworek” niżej.
6. Zdjąć przesłony i w razie potrzeby dodać naklejki
(przykład: rys. 6).
7. W przypadku montażu do sufitu, gdzie wymaga się
obszaru pokrycia o kącie 90°, zastosować wspornik
obrotowy SB01.
8. Zamknąć pokrywę.
9. Wsunąć śrubę i założyć przesłony kurtyny.
W przypadku instalacji EN 50131 klasy 3 nie należy używać
punktu montażowego B.
Ustawienia zworek
Lokalizację zworek czujki przedstawiono na rysunku 5.
J1: Nieużywany
J3 i J4: Ustawienie linii dualnej
Ustawia przekaźniki alarmu i sabotażu Pozwala na
podłączenie detektora do centrali. Użyj zworek 3 i 4. Patrz
Rysunek 7.
Tryb Zdalny test (RT) umożliwia przeprowadzenie testu czujki
z centrali. Czujka aktywuje przekaźnik alarmu, jeśli wynik testu
jest pozytywny lub przekaźnik AM, jeśli wynik testu jest
negatywny.
J6: Ustawienie polaryzacji napięcia sterującego (CV)
Włączony (fabryczne ustawienie domyślne):
• Czujka działa w trybie Dzień (system rozbrojony), kiedy
wejście D/N jest podłączone do styku GND (styk 1).
• Czujka działa w trybie Noc (system uzbrojony), kiedy
wejście D/N jest podłączone do styku +12 V (styk 2).
• Czujka działa w trybie Test czujki wyłączony (diody LED
są wyłączone), kiedy wejście WT jest podłączone do styku
GND (styk 1).
• Czujka działa w trybie Test czujki włączony (diody LED są
włączone), kiedy wejście WT jest podłączone do styku
+12 V (styk 2).
Wyłączony:
• Czujka działa w trybie Dzień (system rozbrojony), kiedy
wejście D/N jest podłączone do styku +12 V (styk 2).
• Czujka działa w trybie Noc (system uzbrojony), kiedy
wejście D/N jest podłączone do styku GND (styk 1).
• Czujka działa w trybie Test czujki wyłączony (diody LED
są wyłączone), kiedy wejście WT jest podłączone do styku
+12 V (styk 2).
• Czujka działa w trybie Test czujki włączony (diody LED są
włączone), kiedy wejście WT jest podłączone do styku
GND (styk 1).
Funkcje D/N i WT
Wejście D/N:
• Sterowanie diodą LED wraz z wejściem WT.
• Resetowanie pamięci alarmu.
• Sterowanie przekaźnikiem AM (wraz z SW1) w trybie
NOC.
Wejście WT steruje diodą LED wraz z wejściem D/N.
Kiedy czujka działa w trybach Dzień i Test czujki włączony,
można aktywować diody LED czujki. Aby uzyskać więcej
informacji, zobacz „Dioda LED” na stronie 30.
W trybie Noc diody LED są zawsze wyłączony.
Jeśli w trybie Noc zostanie wykryty alarm intruza PIR, kiedy
czujka przełączy się z powrotem do tryb Dzień, czerwona
dioda LED zacznie migać w celu wskazania alarmu w pamięci.
Pamięć alarmu jest zerowana przez przełączenie czujki w tryb
Noc.

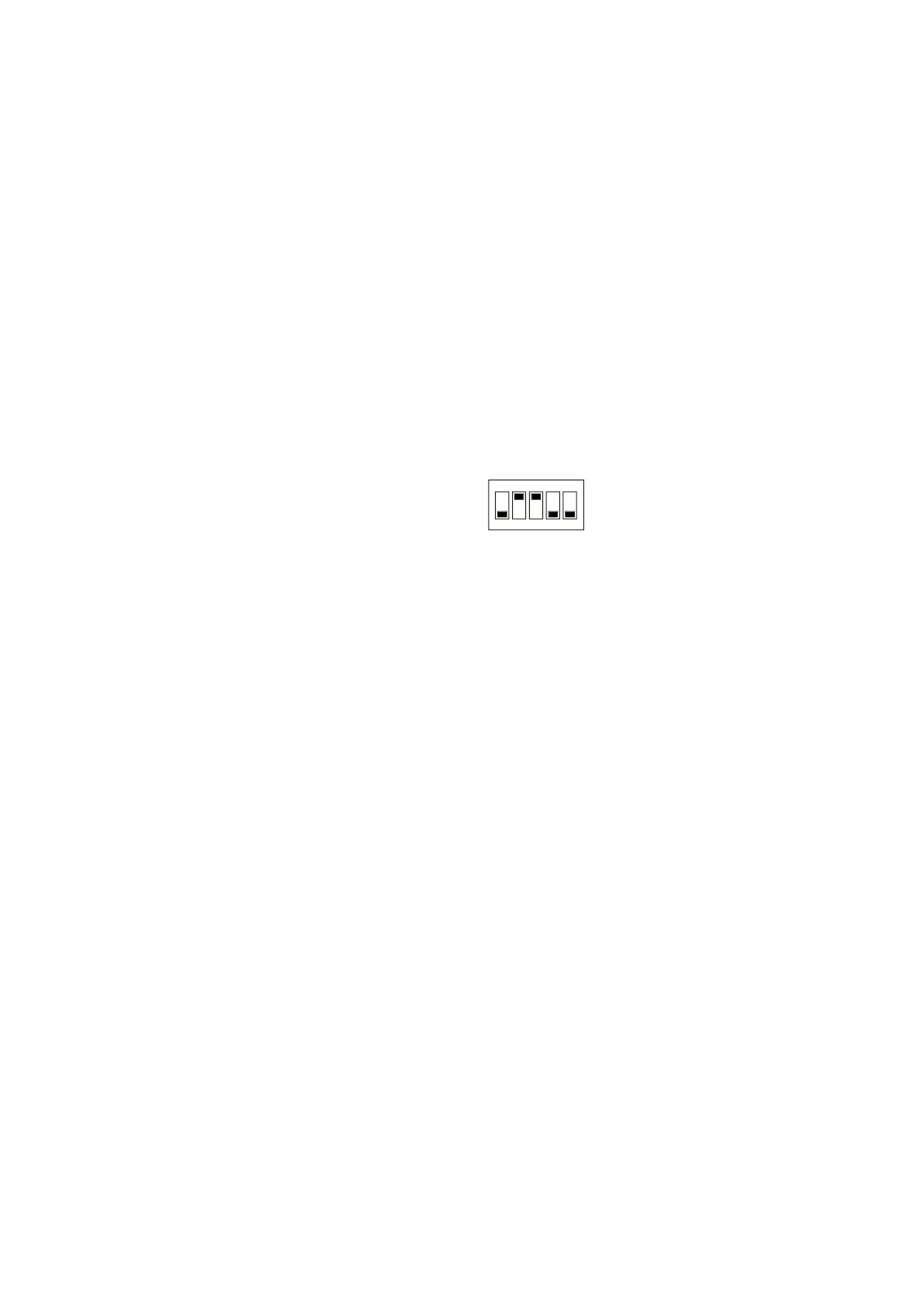

Ustawienia przełącznika DIP
Domyślne ustawienie fabryczne:
SW 1: Czas sygnalizacji AM (maskowania) lub TF (usterka
techniczna) na wyjściu
Włączony: Sygnalizuje AM lub TF, jeśli system pracuje w trybie
Dzień (domyślne ustawienie fabryczne).
Wyłączony: Zawsze sygnalizuje AM lub TF w trybie Dzień
i Noc.
SW 2: Czułość AM
Włączony: Zaawansowana czułość AM. Czujka sygnalizuje
maskowanie obszaru AM (domyślne ustawienie fabryczne).
Wyłączony: Standardowa czułość AM. Czujka sygnalizuje
zbliżanie się do obszaru AM.
SW 3: Zerowanie wyjścia AM/TF
Włączony: Zerowanie automatyczne. Zeruje stan AM lub TF po
40 sekundach od alarmu PIR.
Wyłączony: Zerowanie autoryzowane. Zeruje stan AM lub TF
po alarmie PIR, kiedy system pracuje w trybach Dzień i Test
czujek. Żółta dioda LED zacznie szybko migać. Jeśli system
pracuje w trybie Noc, żółta dioda LED zgaśnie, a system
zostanie wyzerowany (domyślne ustawienie fabryczne).
Uwagi
• Przy ustawieniu zaawansowanym (SW 2 włączony) należy
usunąć źródło alarmu AM, aby dozwolone było
resetowanie alarmu AM.
• Jeśli alarmu AM nie można zresetować przez resetowanie
automatyczne lub autoryzowane, należy odłączyć
i ponownie podłączyć zasilanie.
• Należy przeprowadzić test przejścia, aby sprawdzić, czy
ustawienia urządzenia są odpowiednie dla danego
zastosowania.
