6. Ta vid behov bort spärrarna och sätt på etiketterna (se
exemplet i fig. 6).
7. För takmonterade tillämpningar där det krävs 90° täckning
använder du svängmonteringsfästet SB01.
8. Stäng luckan.
9. Sätt i skruven och sätt på täckluckan.
Använd inte monteringsplats B för installationer av typ
EN 50131 Grade 3.
Inställning av byglar
Se figur 5 för byglarnas placering i detektorn.
J1 : Används ej
J3 och J4: Inställning för dubbelbalanserad slinga
Den här inställningen reglerar larm- och sabotagereläerna.
Med bygeln kan du ansluta detektorn till olika kontrollpaneler.
Använd byglarna 3 och 4. Se figur 7.
Använd Rtest (RT) för att testa detektorn från kontrollpanelen.
Detektorn aktiverar larmreläet om testresultatet är positivt eller
AM-reläet om testresultatet är negativt.
J6: Polaritetsinställning för styrspänning (CV)
På (fabriksinställning):
• Detektorn är i dagläge (systemet är frånkopplat) när D/N-
ingången är ansluten till minus
• Detektorn är i nattläge (systemet är tillkopplat) när D/N-
ingången är ansluten till +12 V
• Detektorn är i läget Gångtestläge av (LED:erna är
inaktiverade) om WT-ingången är ansluten till minus
• Detektorn är i läget Gångtestläge på (LED:erna är
aktiverade) om WT-ingången är ansluten till +12 V
Av:
• Detektorn är i dagläge (systemet är frånkopplat) när D/N-
ingången är ansluten till +12 V
• Detektorn är i nattläge (systemet är tillkopplat) när D/N-
ingången är ansluten till minus.
• Detektorn är i läget Gångtestläge av (LED:erna är
inaktiverade) om WT-ingången är ansluten till +12 V.
• Detektorn är i läget Gångtestläge på (LED:erna är
aktiverade) om WT-ingången är ansluten till GND (pol 1).
D/N:s och WT:s funktioner
D/N-ingång:
• Styr LED-funktionerna tillsammans med WT-ingången.
• Återställer larmminnet
• Styr AM-reläets funktioner under nattläge tillsammans
med SW1.
WT-ingången reglerar LED-funktionerna tillsammans med D/N-
ingången.
Om detektorn är i dagläget och läget Gångtest på, kan
detektorns LED:er aktiveras. Se ”LED-indikator” på sidan 36
för mer information.
Under nattläget är LED:erna alltid avstängda.
Om ett PIR-inkräktarlarm detekteras i nattläget och detektorn
kopplas om till dagsläge, börjar den röda LED:en blinka för att
indikera att det finns ett larm i minnet.
Larmminnet återställs genom att detektorn kopplas om till
nattläge.

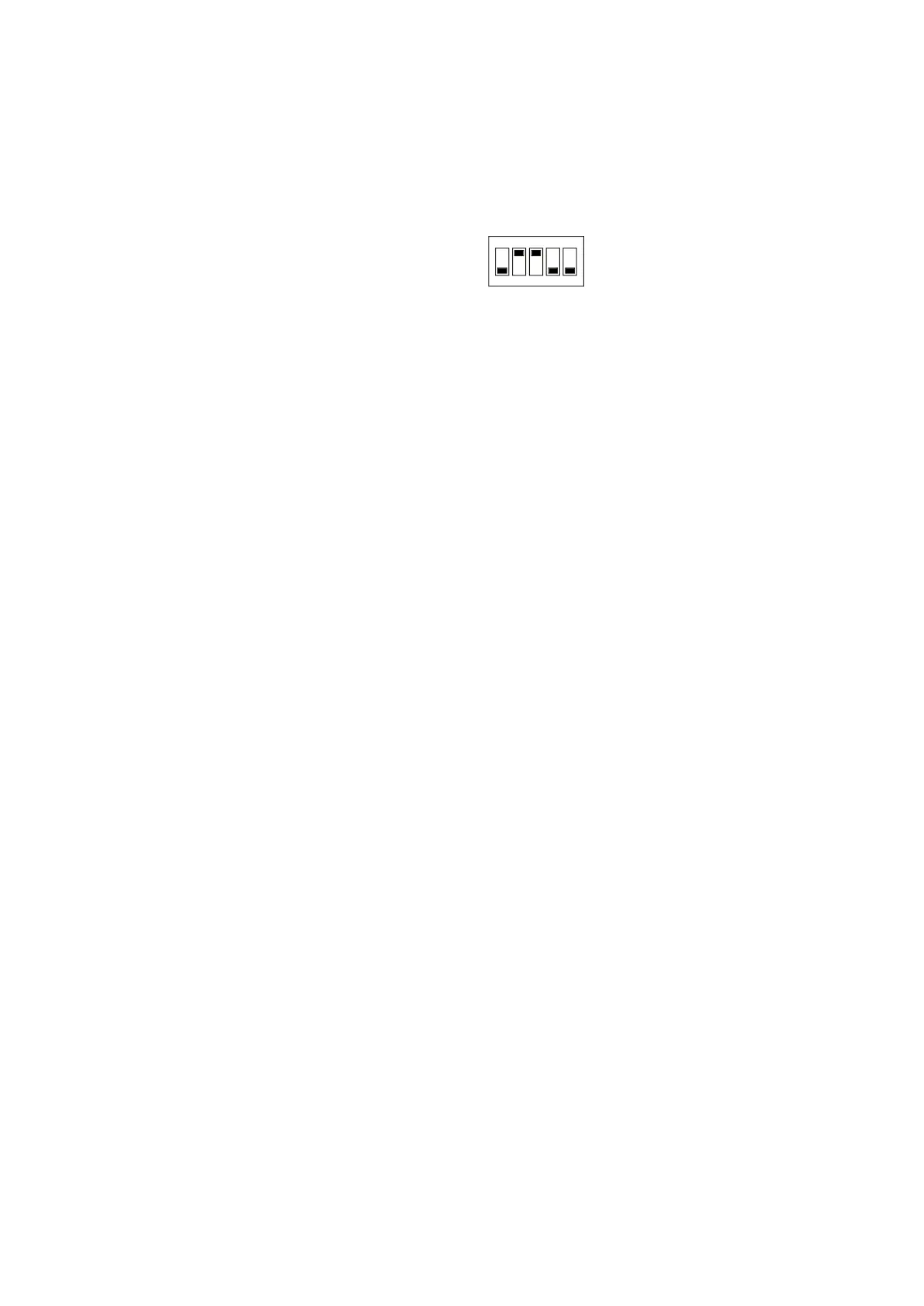

Inställningar för DIP-omkopplare
Fabriksinställning:
SW 1: Då ska AM- (antimaskering) eller TF-utgången
(tekniskt fel) signaleras
På: Signalerar endast AM eller TF om systemet är i dagläge
(fabriksinställning).
Av: Signalerar alltid AM eller TF vid dag- och nattläge.
SW 2: AM-känslighet
På: Högre AM känslighet (fabriksinställning).
Av: Normal AM känslighet.
SW 3: Återställa AM/TF-utgången
På: Autoåterställning. Återställer AM- eller TF-statusen
40 sekunder efter ett PIR-larm.
Av: Auktoriserad återställning. Återställer AM- eller TF-statusen
efter ett PIR-larm om systemet är i dag- eller gångtestläge.
Den gula LED:en blinkar snabbt. Om systemet befinner sig
i nattläge, slocknar den gula LED:en och systemet återställs
(fabriksinställning).
OBS!
• För den avancerade inställningen (SW 2 är På) behöver
orsaken till AM-larmet elimineras innan det är möjligt att
utföra AM-återställning.
• Om AM-larmet inte kan återställas med en automatisk
återställning ska du koppla från strömförsörjningen och
anslut den på nytt.
• Ett gångtest ska genomföras för att säkerställa att
detektorn fungerar tillfredställande.
SW 4: Signalera AM- eller TF-utgången
På: Signalerar AM på både AM- och larmreläerna. Signalerar
endast TF på AM-reläet (EN 50131).
Av: Signalerar AM och TF i AM-reläet (fabriksinställning).
SW 5: Ställa in LED:erna
På: Aktiverar båda LED: arna på detektorn hela tiden
(fabriksinställning).
Av: Gör så att båda LED: arna styrs av gångtest- och dag-
/nattingången. Detta aktiverar detektorns minnesfunktion.
AM-kalibrering
Under uppstart kalibrerar AM-detektorn sig själv till miljön. Det
är viktigt att se till att inga ändringar görs i miljön inom en
meters radie från detektorn inom 60 sekunder efter uppstart,
