PORTA INTERFACCIA COMPUTER
La porta interfaccia computer ha le seguenti caratteristiche tecniche: fornisce sia l’RS-232 che la
segnalazione a contatti. Il Gruppo di Continuità può inviare segnali di mancanza rete, di batteria scarica e
ricevere il segnale di shut-down.

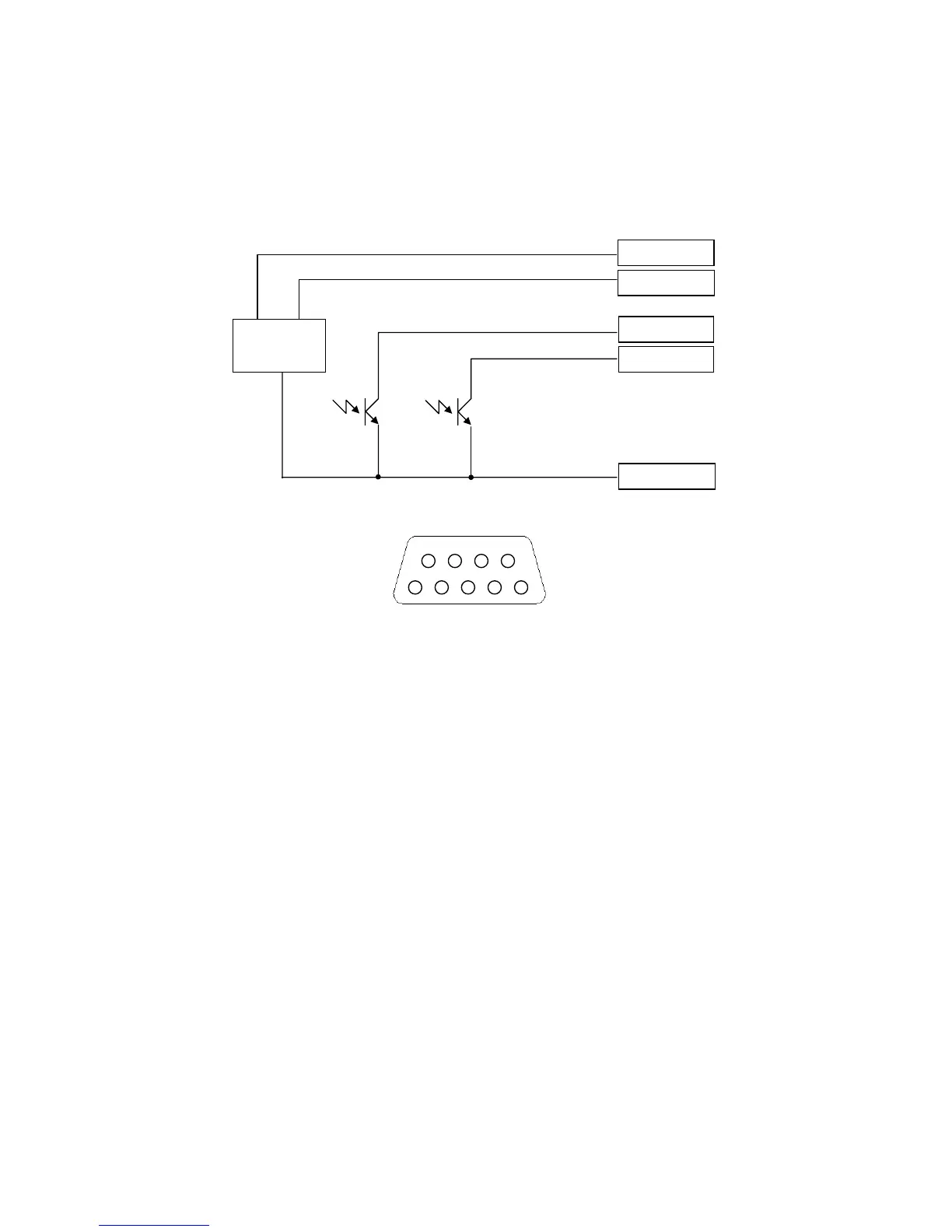

Sub D 9 pin femmina (connettore interfaccia computer)
S.D. = Ingresso segnale di shut-down: con UPS in funzionamento da batteria applicare un segnale
positivo (+5÷15VDC) tra questo ingresso (pin 3) ed il comune (pin 5) per almeno 20sec. per
effettuare lo spegnimento (shut-down).
B.W. = Contatto chiuso con UPS in funzionamento da batteria (max +30Vdc 10mA).
B.L. = Contatto chiuso con UPS in funzionamento da batteria in fine scarica (max +30Vdc 10mA).
COM = Comune
ATTENZIONE: utilizzare solo sistemi di monitoraggio del Gruppo di Continuità forniti o autorizzati
dal fabbricante.
1
2345
6
7
8
9
RS 232
COM pin 5
B.W. pin 9
B.L. pin 8
RX/S.D. pin 3
TX pin 2
