- 71 -
PUERTO INTERFAZ ORDENADOR
El puerto interfaz ordenador tiene las siguientes características técnicas: proporciona tanto el RS-232 como la
señalización de contactos. El SAI puede enviar señales de falta de red, de batería descargada y recibir señales
de apagado.

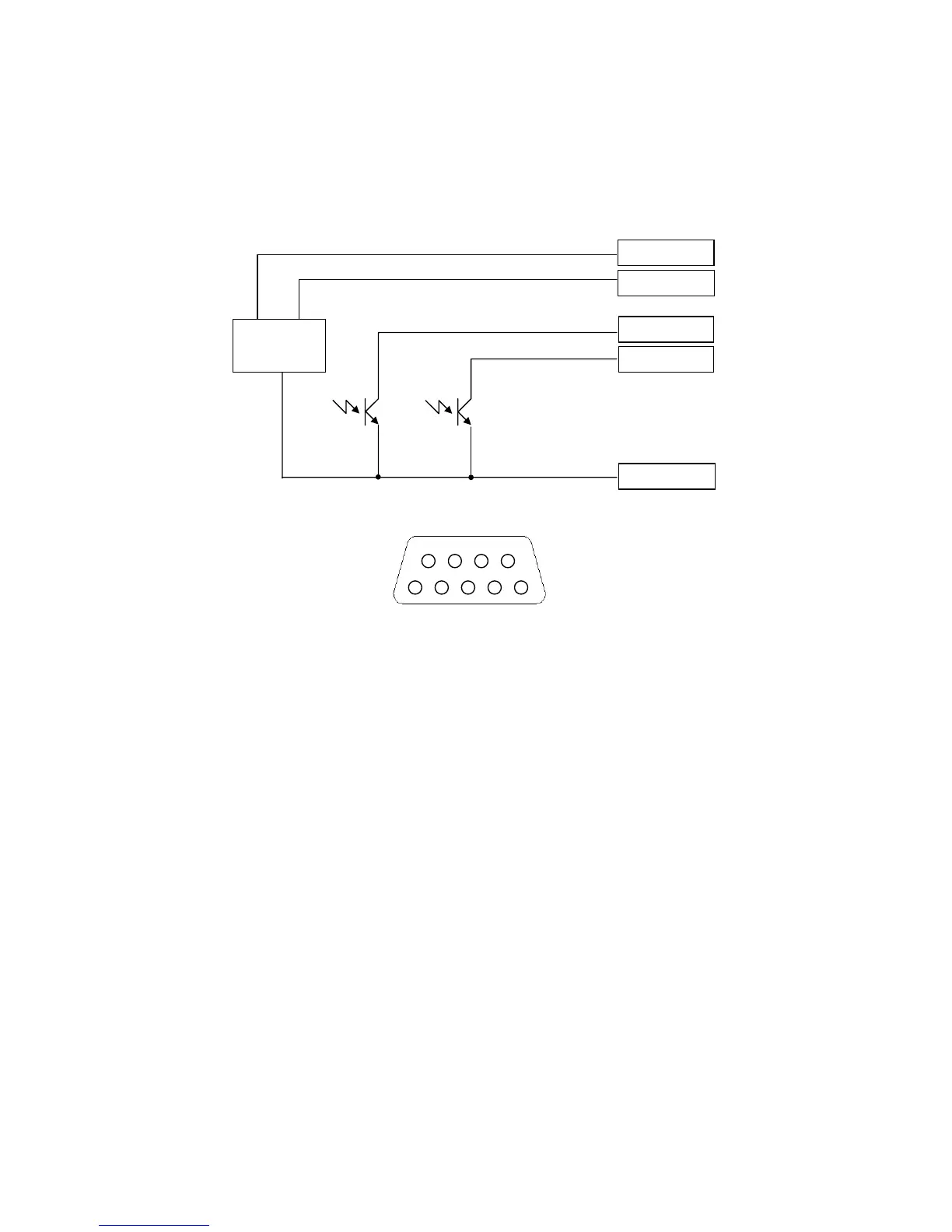

Sub D 9 pin hembra (conector interfaz ordenador)
S.D. = Entrada señal de apagado: con el SAI en funcionamiento de batería, aplicar una señal positiva
(+5÷15 VDC) entre esta entrada (pin 3) y el común (pin 5) durante al menos 20 seg. para
efectuar el apagado (shut-down).
B.W. = Contacto cerrado con SAI en funcionamiento de batería (máx +30Vdc 10mA).
B.L. = Contacto cerrado con SAI en funcionamiento de batería en batería baja (máx +30Vdc 10mA).
COM = Común
ATENCIÓN: utilizar únicamente los sistemas de control del SAI suministrados o autorizados por
el fabricante.
1
2345
6
7
8
9
RS 232
COM pin 5
B.W. pin 9
B.L. pin 8
RX/S.D. pin 3
TX pin 2
