INHALT DES SATZES
USV
Nr.1 Versorgungskabel UPS IEC-Schuko
Nr.2 Ausgangskabel IEC-IEC
Nr.1 9 Pin Serielles Kabel
Nr.1 Fernsprechverlängerungskabel
Nr.1 CD-ROM, die die Driver und die USV Verwaltungs-und Überwachungssoftware enthält
Nr.1 Betriebshandbuch
BESCHREIBUNG DER USV

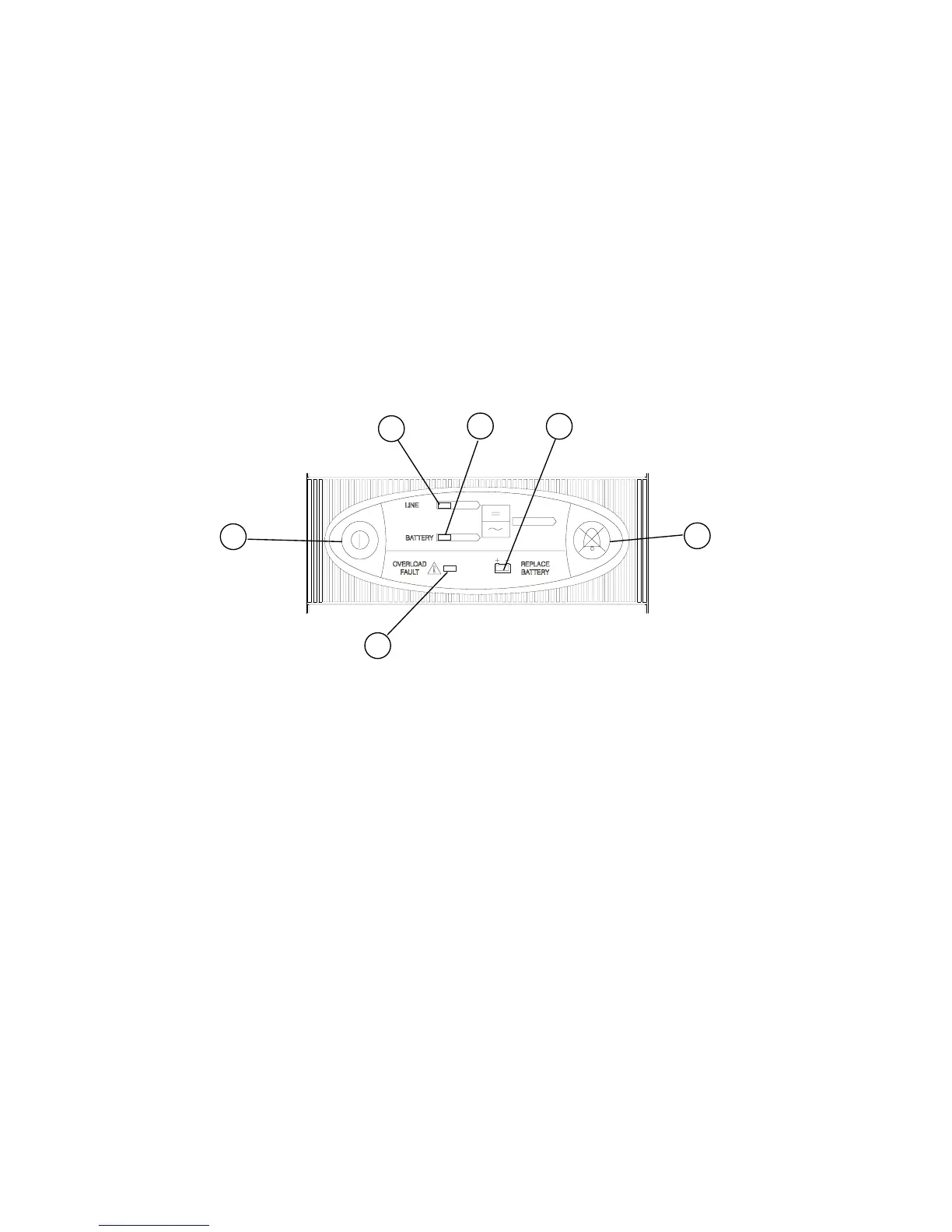

Vorderansicht
1. LED ”Leitung vorhanden” (grün)
leuchtet ständig: Netzspannung vorhanden (die USV wird aus dem Netz gespeist)
2. LED ”Batteriebetrieb” (gelb)
blinkend (5 Sek.): USV im Batteriebetrieb
blinkend (1 Sek.): Batteriebetrieb am Entladungsende oder Software Anweisung zum Ausschalten in
Betrieb gesetzt
3. LED ”Batterie beschädigt” (rot)
blinkend (1/2 Sek.): Batterie ist zu ersetzen
4. LED ”Überlast” (rot)
leuchtet ständig: Blockierung der USV
blinkend (1 Sek.): Überlast vorhanden
5. ”ON/OFF” Schalter
Diesen Schalter zum Ein- und Auschalten der USV betätigen.
Anmerkung: Die USV kann auch bei Netzausfall eingeschaltet werden.
6. Taste ”Ausschalten”
Hält man diese Taste für mindestens 1 Sek. gedrückt, ist es möglich, die USV auszuschalten, wenn
sie im Batteriebetrieb ist.
5
6
3
4
1
2
