- 45 -
COMPUTER SCHNITTSTELLE
Die Computer Schnittstelle hat die folgenden technischen Eigenschaften: sie liefert sowohl die RS-232 als
auch die Kontaktsignalisierung. Das USV System kann Signale bei Netzausfall, leerer Batterie senden und
das Shut-down Signal empfangen.

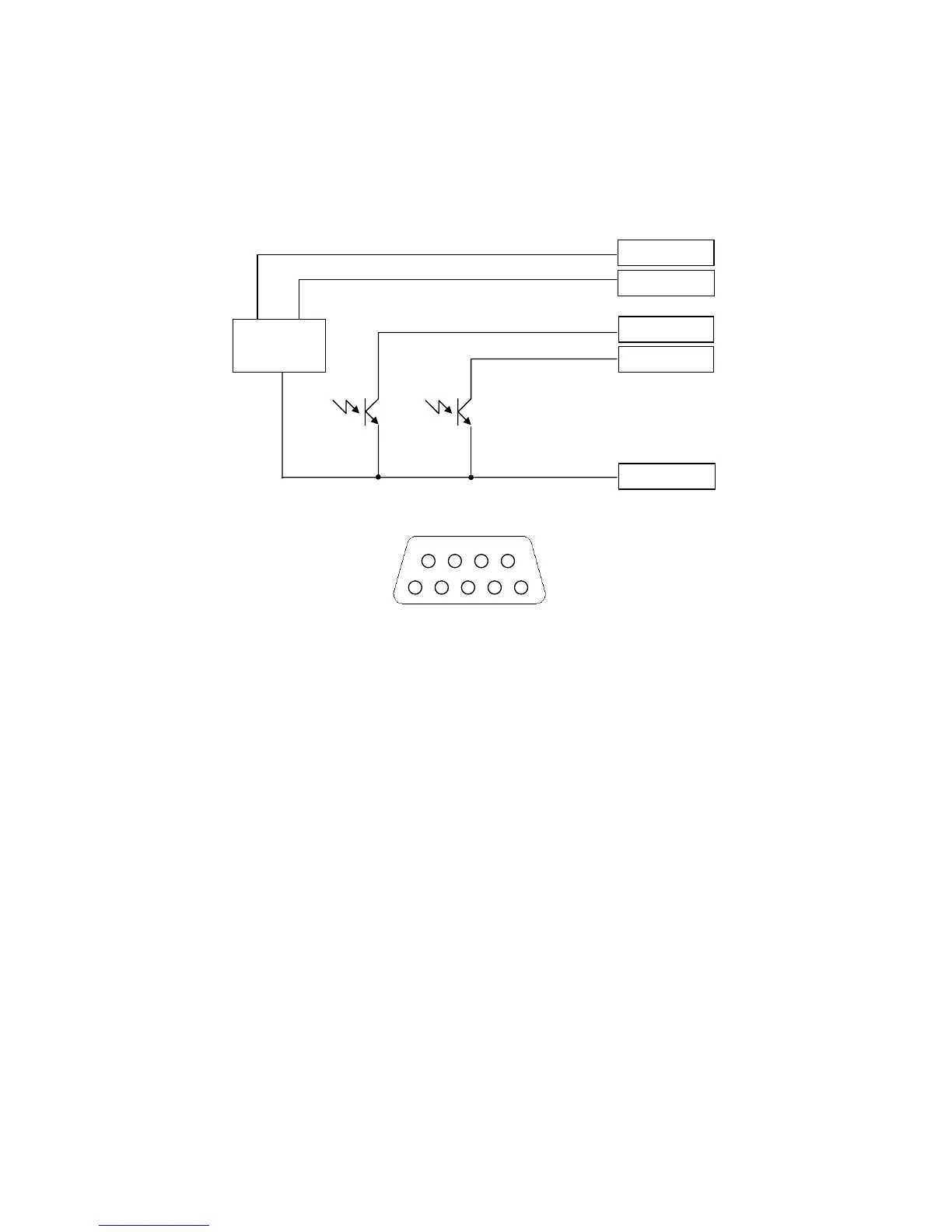

Sub D 9 Pin Buchse (Computer Schnittstellen Verbinder)
S.D. = Shut-down Eingangssignal: mit der USV im Batteriebetrieb ein positives Signal (+5÷15VDC)
zwischen diesem Eingang (Pin 3) und dem gemeinsamen (Pin 5) für mindestens 20 Sek.
anwenden, um das Ausschalten (Shut-down) auszuführen.
B.W. = Kontakt geschlossen mit USV im Batteriebetrieb (max. +30Vdc 10mA).
B.L. = Kontakt geschlossen mit USV im Batteriebetrieb am Entladungsende (max +30Vdc 10mA).
COM = Gemeinsam
ACHTUNG: Nur mitgelieferte oder durch den Hersteller autorisierte Überwachungssysteme der
USV benutzen.
1
2345
6
7
8
9
RS 232
COM pin 5
B.W. pin 9
B.L. pin 8
RX/S.D. pin 3
TX pin 2
