- 58 -
PORT INTERFACE ORDINATEUR
Le port interface ordinateur présente les caractéristiques techniques suivantes: il fournit aussi bien le RS-232
que la signalisation aux contacts. L’Alimentateur Sans Interruption peut envoyer des signaux de coupure
d’alimentation du réseau, de batterie vide et recevoir le signal de shut-down.

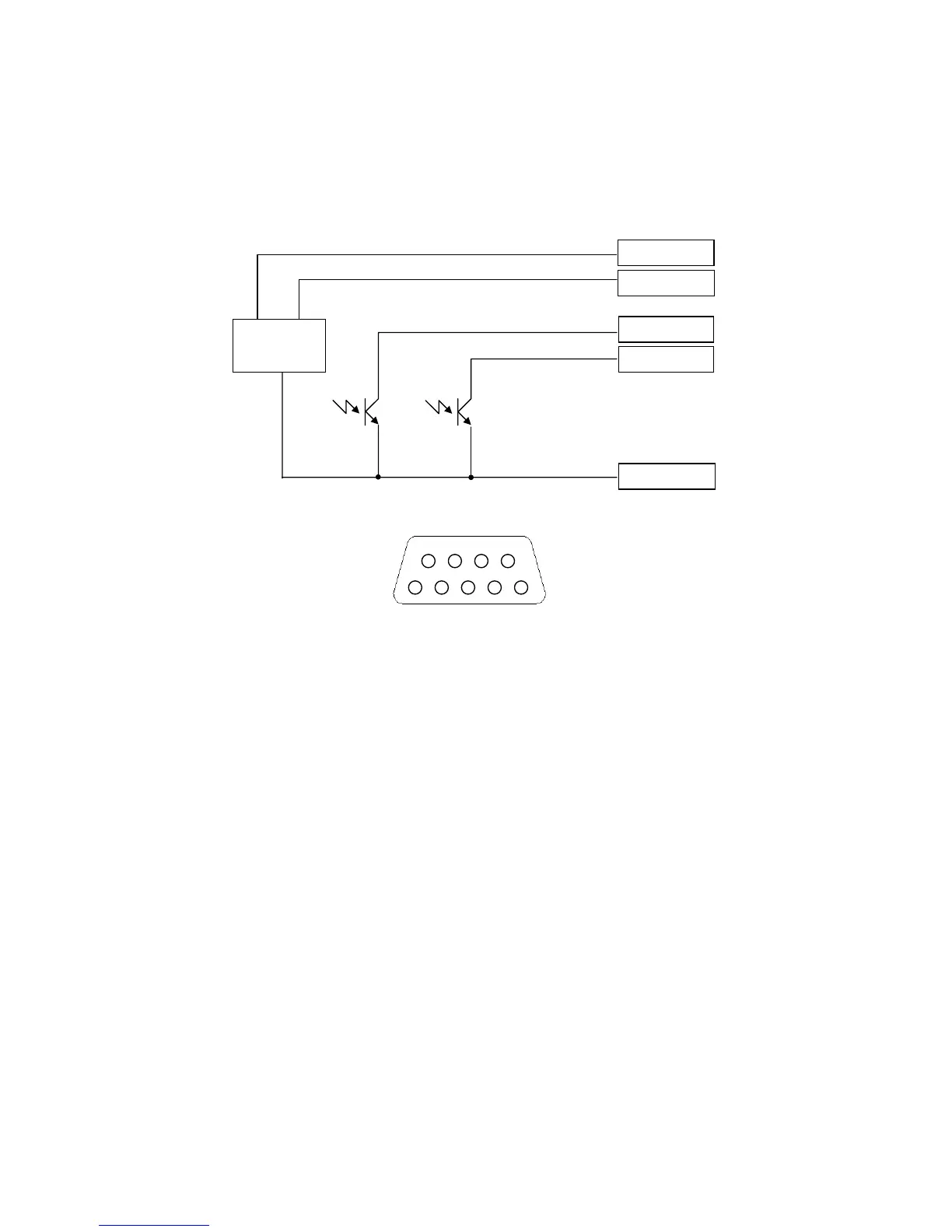

Sub D 9 broche femelle (connecteur interface ordinateur)
S.D. = Entrée signal de shut-down: avec ASI en fonctionnement sur batterie appliquer un signal positif
(+5÷15VDC) entre cette entrée (broche 3) et la commune (broche 5) pendant au moins 20sec.
pour effectuer l’arrêt (shut-down).
B.W. = Contact fermé avec ASI en fonctionnement sur batterie (max +30Vdc 10mA).
B.L. = Contact fermé avec ASI en fonctionnement sur batterie presque vide (max +30Vdc 10mA).
COM = Commun
ATTENTION: utiliser exclusivement des systèmes de contrôle de l’Alimentateur Sans Interruption
fournis ou autorisés par le fabricant.
1
2345
6
7
8
9
RS 232
COM broche
B.W. broche
B.L. broche 8
RX/S.D.
TX broche 2
