ARP 2600 FS - Panneau Avant (Section VCO-3)

- 33 -
Manuel d’utilisation

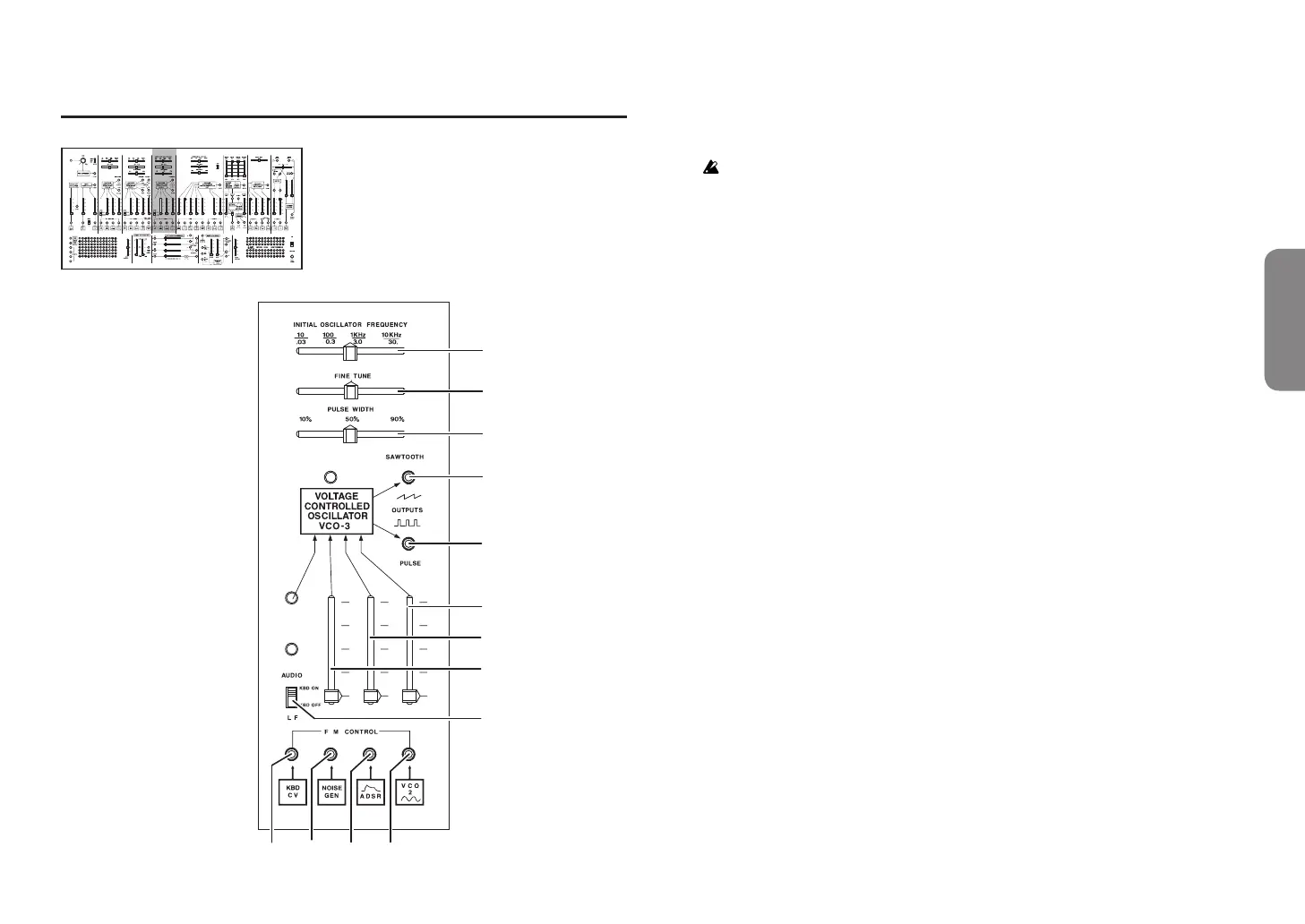

Panneau avant (section VCO-3)
INITIAL OSCILLATOR FREQUENCY INITIAL OSCILLATOR FREQUENCY
a
b
d
c
l
m
h
i
j
k
e
f
g
VCO-3 (oscillateur commandé en tension 3)
a. Curseur INITIAL OSCILLATOR FREQUENCY ................[10(.03)Hz…10K(30.)Hz]
Effectue un réglage approximatif de hauteur du VCO-3.
La plage de fréquence est une valeur approximative.
b. Curseur FINE TUNE
Effectue un réglage précis de hauteur du VCO-3.
c. Curseur PULSE WIDTH .................................................................... [10%…90%]
Règle le cycle opératoire de l’onde à pulsation du VCO-3.
d. Prise d’entrée CV 1
Il s’agit de la prise d’entrée pour la tension de commande du VCO-3. La tension
de commande du clavier (KBD CV) est connectée en interne.
e. Prise d’entrée CV 2
Il s’agit de la prise d’entrée pour la tension de commande du VCO-3. Le
générateur de bruit est connecté en interne.
f. Prise d’entrée CV 3
Il s’agit de la prise d’entrée pour la tension de commande du VCO-3.
L’enveloppe (ADSR) est connectée en interne.
g. Prise d’entrée CV 4
Il s’agit de la prise d’entrée pour la tension de commande du VCO-3. L’onde
sinusoïdale du VCO-2 est connectée en interne.
h. Sélecteur AUDIO/LF ............................................................. [KBD ON, KBD OFF]
Détermine si le VCO-3 sert de signal audio ou de LFO. Quand il sert de LFO
(KBD OFF), la tension de commande du clavier n’est plus transmise au VCO-3.
i. Curseur de niveau d’entrée CV 2
Règle le niveau du signal reçu à l’entrée CV 2 du VCO-3.
j. Curseur de niveau d’entrée CV 3
Règle le niveau du signal reçu à l’entrée CV 3 du VCO-3.
k. Curseur de niveau d’entrée CV 4
Règle le niveau du signal reçu à l’entrée CV 4 du VCO-3.
l. Prise de sortie SAWTOOTH
Délivre l’onde en dents de scie du VCO-3.
m. Prise de sortie PULSE
Délivre l’onde à pulsation du VCO-3.
