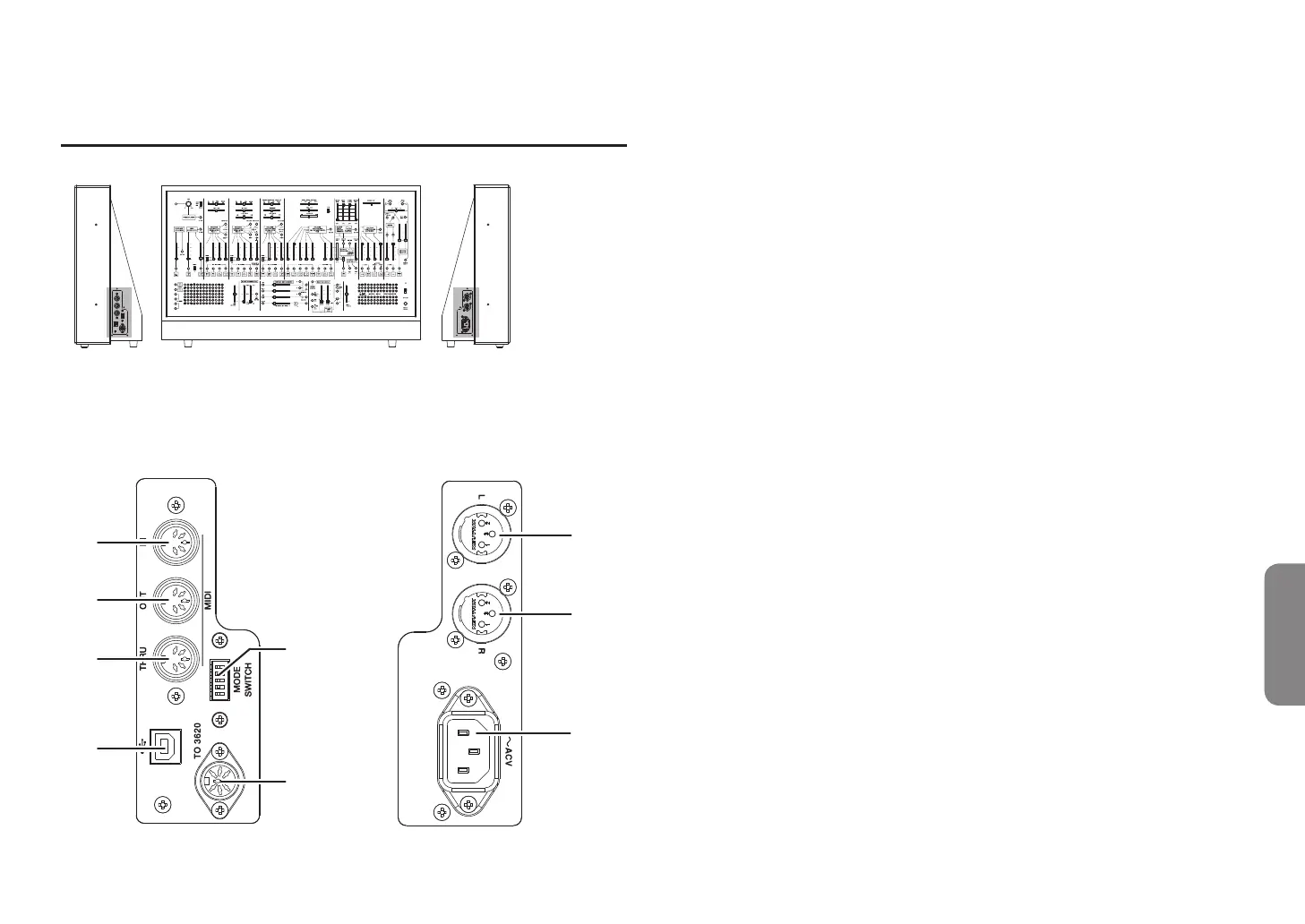

Panel lateral izquierdo (MIDI, USB, MODE SWITCH)
Panel lateral derecho (alimentación, jacks de salida principal)
INITIAL OSCILLATOR FREQUENCY INITIAL OSCILLATOR FREQUENCY
a
b
c
h
g
i
d
e
f
MIDI
a. Conector MIDI IN
Puede conectar un dispositivo MIDI externo a este conector para recibir datos
MIDI.
b. Conector MIDI OUT
Puede conectar un dispositivo MIDI externo a este conector para transmitir
datos MIDI.
c. Conector MIDI THRU
Los mensajes MIDI que se introducen a través del conector MIDI IN salen sin
cambios por este conector.
USB
d. Puerto USB B
Puede conectar un ordenador a este puerto para transmitir y recibir datos MIDI.
MODE SWITCH
Estos conmutadores (son 5 en total) permiten ajustar el canal MIDI y la función de
desactivación automática.
e. MODE SWITCH 1–5
La combinación de conmutadores 1–4 especifica el canal MIDI 1–16 (consulte
“Canal MIDI” en la página 96). El conmutador 5 activa o desactiva la función
de desactivación automática. (Consulte “Cambio del ajuste de desactivación
automática” en la página 93).
f. Conector TO 3620
Utilice el cable DIN de 8 puntas para conectar este conector a la unidad de
teclado ARP 3620.
Jacks de salida principal
g. Salida principal L
Por él sale la señal de audio del canal izquierdo de esta unidad. Es un conector
XLR (balanceado). 1: TIERRA, 2: VIVO, 3: NEUTRO
h. Salida principal R
Por él sale la señal de audio del canal derecho de esta unidad. Es un conector
XLR (balanceado). 1: TIERRA, 2: VIVO, 3: NEUTRO
Conector del cable de alimentación
i. Conector ~ ACV
Conecte aquí el cable de alimentación incluido.
