ARP 2600 FS - Panel Frontal (Sección VCO-1)

- 79 -
Manual del usuario

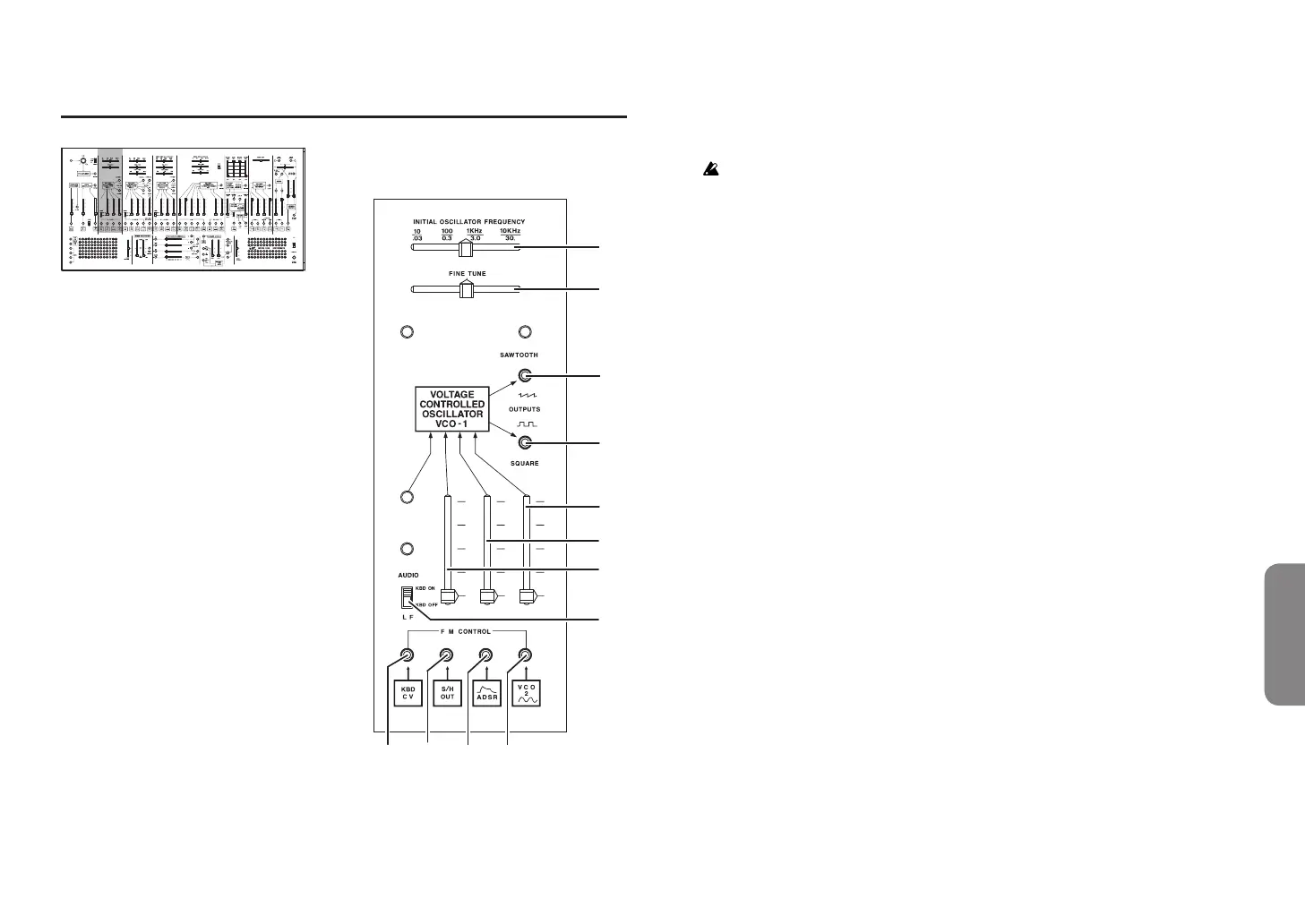

Panel frontal (sección VCO-1)
INITIAL OSCILLATOR FREQUENCY INITIAL OSCILLATOR FREQUENCY
a
b
c
k
l
g
h
i
j
d
e
f
VCO-1 (oscilador controlado por voltaje 1)
a. Deslizador INITIAL OSCILLATOR FREQUENCY ..........[10(.03)Hz…10K(30.)Hz]
Ajusta a grandes rasgos la afinación de VCO-1.
La gama de frecuencias es un valor aproximado.
b. Deslizador FINE TUNE
Ajusta con precisión la afinación de VCO-1.
c. Jack de entrada de CV 1
Es un jack de entrada de CV de afinación para VCO-1. KBD CV está conectado
internamente.
d. Jack de entrada de CV 2
Es un jack de entrada de CV de afinación para VCO-1. S/H OUT está conectado
internamente.
e. Jack de entrada de CV 3
Es un jack de entrada de CV de afinación para VCO-1. ADSR está conectado
internamente.
f. Jack de entrada de CV 4
Es un jack de entrada de CV de afinación para VCO-1. La onda sinusoidal de
VCO-2 está conectada internamente.
g. Selector AUDIO/LF ............................................................... [KBD ON, KBD OFF]
Selecciona si se utiliza VCO-1 como señal de audio o como LFO. Cuando se
utiliza como LFO (KBD OFF), el CV (voltaje de control) del teclado deja de
introducirse en VCO-1.
h. Deslizador de entrada de CV 2
Ajusta el nivel de la señal de la entrada de CV 2 para VCO-1.
i. Deslizador de entrada de CV 3
Ajusta el nivel de la señal de la entrada de CV 3 para VCO-1.
j. Deslizador de entrada de CV 4
Ajusta el nivel de la señal de la entrada de CV 4 para VCO-1.
k. Jack de salida SAWTOOTH
Por él sale la onda de sierra de VCO-1.
l. Jack de salida SQUARE
Por él sale la onda cuadrada de VCO-1.
