ARP 2600 FS - Oberseite (VCO-2-Sektion)

ARP 2600 FS
- 56 -

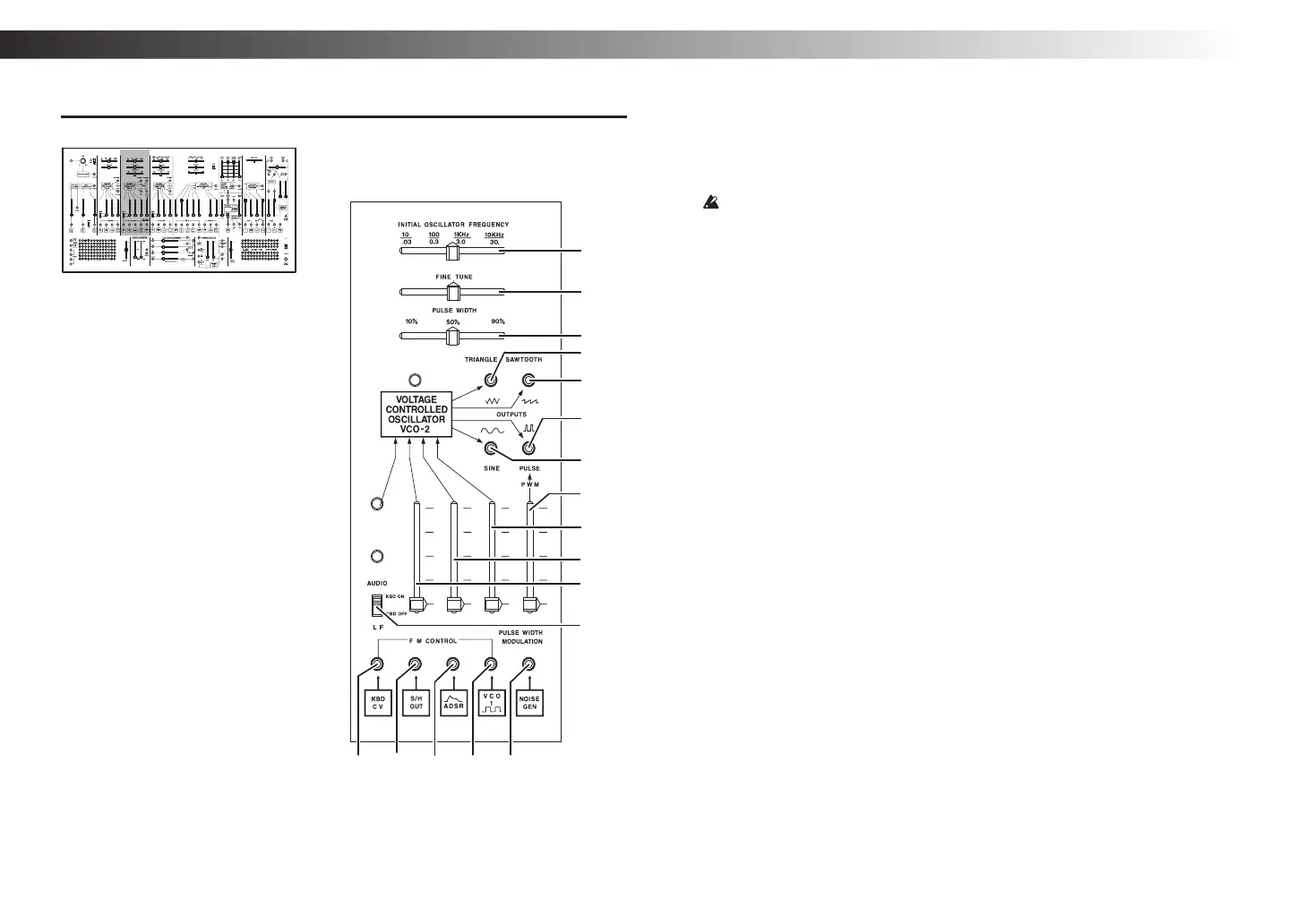

Oberseite (VCO-2-Sektion)
INITIAL OSCILLATOR FREQUENCY INITIAL OSCILLATOR FREQUENCY
a
b
g
c
n
o
i
j
k
l
m
d
e
f h
p
q
VCO-2 (Spannungsgesteuerter Oszillator 2)
a. INITIAL OSCILLATOR FREQUENCY-
Slider
...... [10(.03)Hz…10K(30.)Hz]
Zur groben Einstellung der
Tonhöhe des VCO-2.
Der Frequenzbereich ist ein
Näherungswert.
b. FINE TUNE-Slider
Zur genauen Einstellung der
Tonhöhe des VCO-2.
c. PULSE WIDTH-Slider
................................... [10%…90%]
Regelt die Arbeitsphase der
Pulswelle des VCO-2.
d. CV-Eingangsbuchse 1
Tonhöhen-Steuerspannungseingang
des VCO-2. Intern ist hier die
Tastatursteuerspannung verkabelt.
e. CV-Eingangsbuchse 2
Tonhöhen-Steuerspannungseingang
des VCO-2. Intern ist hier der S/H
OUT verkabelt.
f. CV-Eingangsbuchse 3
Tonhöhen-Steuerspannungseingang
des VCO-2. Intern ist hier der ADSR
verkabelt.
g. CV-Eingangsbuchse 4
Tonhöhen-Steuerspannungseingang
des VCO-2. Intern ist hier die
Pulswelle des VCO-1 verkabelt.
h. PULSE WIDTH MODULATION-
Eingangsbuchse
Eingang für die Steuerspannung
zur Steuerung der Arbeitsphase
der vom VCO-2 ausgegebenen
Pulswelle. Intern ist hier der
Rauschgenerator verkabelt.
i. AUDIO/LF-Wahlschalter
........................[KBD ON, KBD OFF]
Wählt aus, ob VCO-2 als
Audiosignal oder LFO verwendet
wird. Bei Verwendung als
LFO (KBD OFF), liegt die
Steuerspannung der Tastatur nicht
mehr am Eingang des VCO-2 an.
j. CV Eingangspegel-Slider 2
Regelt den Signalpegel des VCO-2
CV Eingangs 2.
k. CV Eingangspegel-Slider 3
Regelt den Signalpegel des VCO-2
CV Eingangs 3.
l. CV Eingangspegel-Slider 4
Regelt den Signalpegel des VCO-2
CV Eingangs 4.
m. PULSE WIDTH MODULATION
Eingangspegel-Slider
Regelt das Ausmaß der
Impulsbreitenmodulation.
n. TRIANGLE Ausgangsbuchse
Hier liegt die Dreieckwelle des
VCO-2 an.
o. SAWTOOTH-Ausgangsbuchse
Hier liegt die Sägezahnwelle des
VCO-2 an.
p. PULSE Ausgangsbuchse
Hier liegt die Pulswelle des VCO-2
an.
q. SINE Ausgangsbuchse
Hier liegt die Sinuswelle des VCO-2
an.
