Inbetriebnahme- und Wartungsanleitung
Regelventil mit Positioner
D
(2/2 und 3/2) – Baureihe 290-390
DE
2- Vorbereitung der neuen Einheit:
Kennzeichnung der Einheiten
Ersatzteilsatz-Nr. (Positioner
D
ausschließlich)
Kabelverschraubung
(Kabel-Ø 5-10 mm)
M12-Anschluss
Regelkegel bei Spannungsausfall in Stellung gehalten, einfacher Regelkreis
0-10 V 60568108 60569108
4-20 mA 60568308 60569308
Regelkegel geschlossen, einfacher Regelkreis
0-10 V 60568118 60569118
4-20 mA 60568318 60569318
Regelkegel geschlossen, Kaskadenregelung
0-10 V 60568418 60569418
4-20 mA 60568518 60569518
Montagesatz
alle C140423 C140423
a. Die Abdeckung und Dichtung entfernen, um die Spindel und
Feder freizulegen (Abb. 9 und 13).
b. Die Spindel mit der Feder einsetzen (dabei die komprimierte
Feder auf der Spindel festhalten). (Abb. 10)
c. Das Ende der Spindel Nr. 7 in die Führung am Potentiometer
stecken, indem Sie die Spindel wegkippen und wieder aufrichten.
(Abb. 11 und 12)
d. Die beiden pneumatischen Anschlüsse von der alten auf die neue
Einheit montieren oder den Montagesatz C140423 verwenden
(siehe Seiten mit den Zeichnungen).

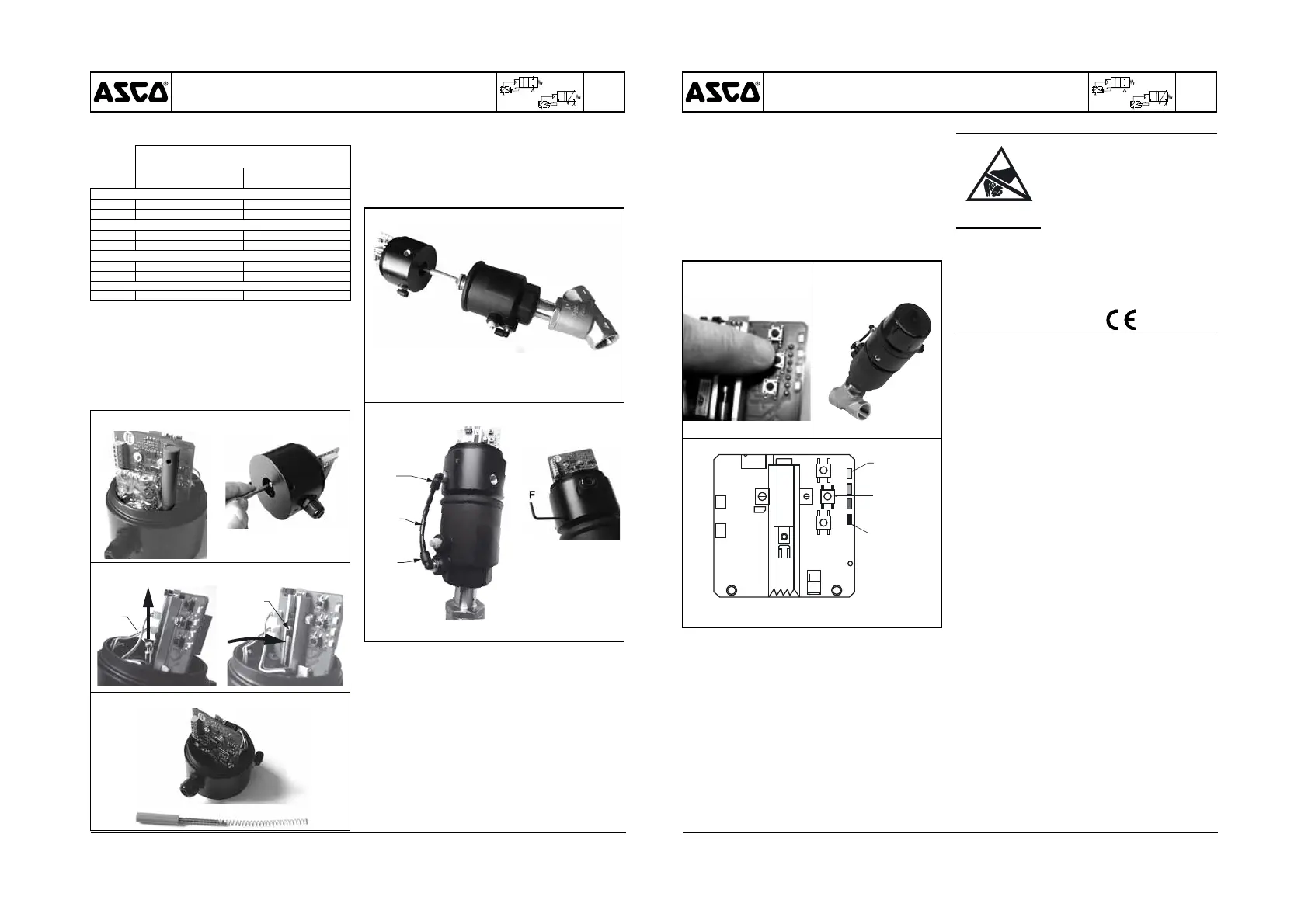

Abb. 9 Abb. 10
Abb. 11 Abb. 12
Rep. 7
Rep. 7
Abb. 13
3- Montage auf das Ventil (Abb. 14)
a. Darauf achten, dass Schraube F gelöst ist.
b. Die Einheit auf der Halterung montieren.
c.
Den pneumatischen Anschluss Nr. 5 gegenüber Steueranschluss
Nr. 9 des Ventils platzieren und Schlauch Nr. 10 (Abb 15) anschlie-
ßen.
d. Die Einheit mit Schraube F festschrauben, wobei ein Anziehdreh-
moment von 1,5 Nm (Abb. 16) zu beachten ist.
Abb. 14
Abb. 15 Abb. 16
Rep. 5
Rep.10
Rep. 9
4- Anschlüsse:
Die elektrischen und pneumatischen Anschlüsse entsprechend den
allgemeinen Anweisungen verbinden.
Im Falle der Verwendung mit einem Sollwert von 4-20 mA, einen Wert
> 4 mA (z.B.: 5 mA) senden, um den Initiierungszyklus zu beginnen
Inbetriebnahme- und Wartungsanleitung
Regelventil mit Positioner
D
(2/2 und 3/2) – Baureihe 290-390
DE
ESD
Dieses Produkt enthält elektronische
Bauteile, die gegenüber elektrosta-
tischen Entladungen (ESD) empfi ndlich
sind. Berührungen der elektrischen
Bauteile durch Personen oder Ge-
genstände können zu einer elektro-
statischen Entladung führen, die das
Produkt beschädigt oder zerstört. Um
das Risiko einer elektrostatischen Ent-
ladung zu vermieden, sind die Hand-
habungshinweise und Empfehlungen
nach EN 100015-1 zu beachten.
Das Gerät nicht unter Spannung
anschließen oder trennen.
ACHTUNG
VORSICHT
BEI HANDHABUNG
VON
ELEKTROSTATISCH
GEFÄHRDETEN
BAUTEILEN (EGB).
5- Einstellung der neuen Einheit:
a. Die Einheit unter Spannung setzen und mit Druck beaufschla-
gen.
b. Die mittlere Taste Nr. 12 für eine Dauer von mehr als 3 Sekun-
den drücken, bis LED 1 (gelb) und LED 4 (orange) blinken. Der
Initialisierungsprozess wird automatisch gestartet (Abb. 17 und
19).
c. Die Taste loslassen. Der Initialisierungszyklus des Geräts wird
automatisch ausgeführt (mehrmaliges Öffnen und Schließen).
d. Nach ca. 1 Minute bleibt das Ventil in der vorgegebenen Soll-
wertposition stehen. Bei fehlendem Sollwert schließt das Ventil
dicht.
e. Die Abdeckung mit der dazugehörigen Dichtung wieder aufset-
zen (Anziehdrehmoment von 5 Nm beachten). (Abb. 18)
Abb. 17 Abb. 18
78M05
LED 1
Rep. 12
LED 4
Fig. 19
WARTUNG
Um Personen- und Sachschäden zu vermeiden, muss vor der
Wartung oder Inbetriebnahme die Versorgung des Positioner
D
unterbrochen sowie das Ventil drucklos geschaltet und entlüftet
werden.
Vorbeugende Wartung: Die Kegeldichtung ist für die 2/2-Ventile NC
der Baureihe 290 als Ersatzteil erhältlich (siehe folgende Seiten).
Die 3/2-Ventile NC der Baureihe 390 sind mit einem Ventilteller
versehen.
Dieses Produkt erfüllt die wesentlichen Anforderungen der
EMV-Richtlinie 2004/108/EG (Elektromagnetische Verträglich-
keit) sowie die Niederspannungsrichtlinie 2006/95/EWG Eine
separate Konformitätserklärung ist auf Anfrage erhältlich.
