Instrucciones de puesta en marcha y mantenimiento
Válvulas con posiciondor
D
(2/2 y 3/2) - series 290-390
ES
2- Preparación de la nueva caja :
Identifi cación de las cajas
código piezas de recambio
(Posicionador
D
únicamente)
prensaestopas
(cable Ø 5-10 mm)
conexión M12
Mantenimiento de la posición del clapet, simple bucle
0-10 V 60568108 60569108
4-20 mA 60568308 60569308
Cierre del clapet, simple bucle
0-10 V 60568118 60569118
4-20 mA 60568318 60569318
Cierre del clapet, doble bucle
0-10 V 60568418 60569418
4-20 mA 60568518 60569518
Kit de montaje
todos C140423 C140423
a. soltar la tapa y su junta para recuperar el vástago y su resorte
(fi g. 9 y 13)
b. Colocar en su sitio
el vástago con su resorte (manteniendo manual
mente el resorte comprimido en el vástago). (fi g. 10)
c. Sujetar el extremo del vástago Ref. 7 en la placa del potenciómetro
basculando el vástago redirigiéndolo. (fi g. 11 et 12)
d. Colocar en su lugar los dos racores neumáticos recuperados en
la caja a sustituir, o utilizar el kit de montaje C140423 (ver páginas
de dibujo).

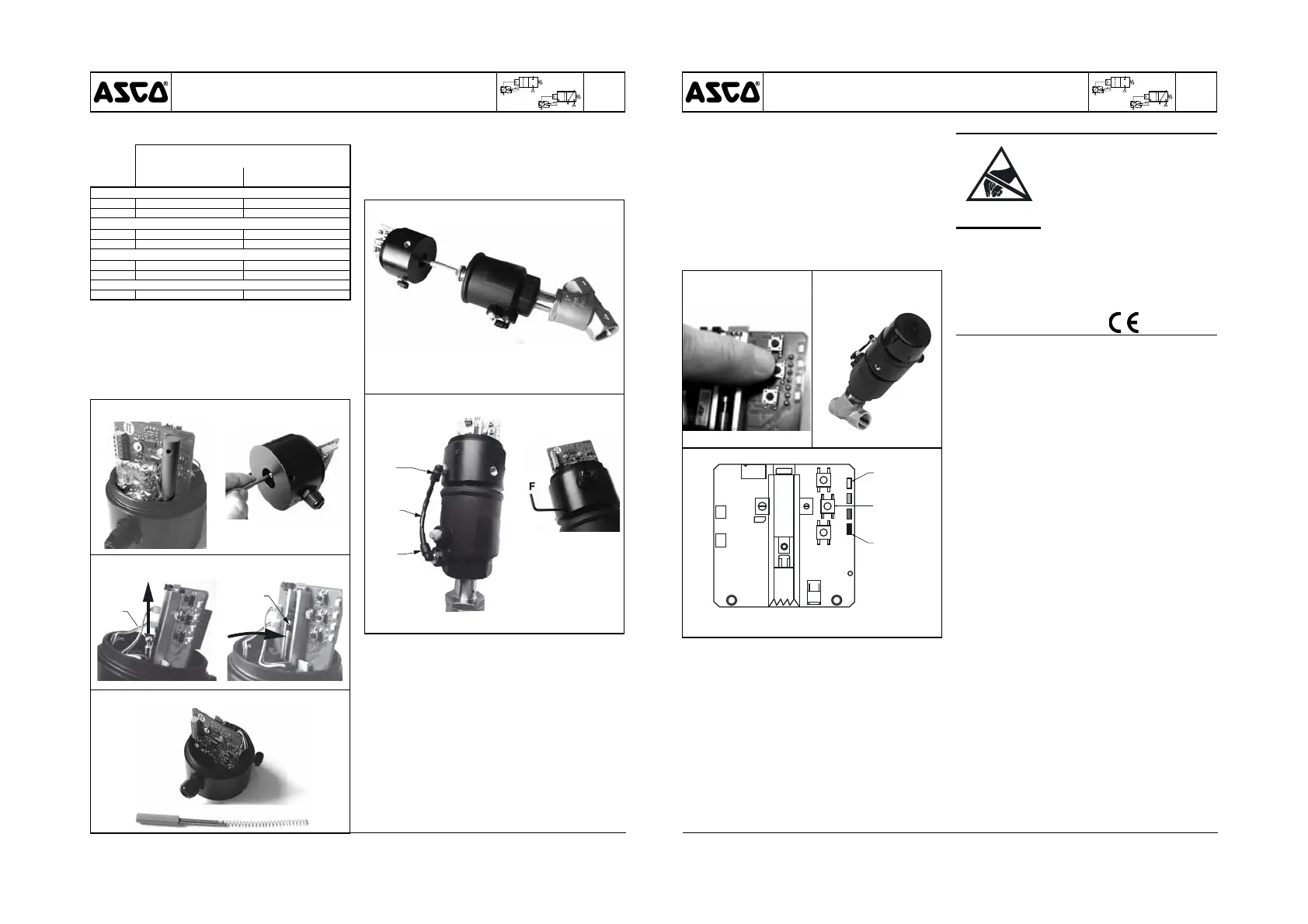

Fig. 9 Fig. 10
Fig. 11 Fig. 12
Rep. 7
Rep. 7
Fig. 13
3- Montaje en la válvula (fi g. 14)
a. Verifi que que el tornillo F esté bien desatornillado.
b. Monte la caja en su soporte.
c.
Oriente el racor neumático Ref. 5 de cara al orifi cio de pilotaje Ref.
9 de la válvula y conecte el tubo Ref. 10. (fi g. 15)
d. Bloquee la caja en posición con el tornillo F respetando un par
de apriete de 1,5 Nm (fi g. 16).
Fig. 14
Fig. 15 Fig. 16
Rep. 5
Rep.10
Rep. 9
4- Conexiones
Realice las conexiones eléctricas y neumáticas conforme a las
instrucciones generales.
En el caso de una utilización con consigna de 4-20 mA, enviar un valor
> 4 mA (ejemplo: 5 mA) con el fi n de lanzar el ciclo de inicialización.
Instrucciones de puesta en marcha y mantenimiento
Válvulas con posicionador
D
(2/2 y 3/2) - series 290-390
ES
ESD
Este producto contiene componentes
electrónicos sensibles a las descar-
gas electrostáticas. Todo contacto de
las conexiones por una persona o un
objeto cargado de electricidad estática
podría provocar la avería o destrucción
del aparato. Para reducir los riesgos
de descargas electrostáticas, respete
las recomendaciones y precauciones
de manipulación defi nidas por la norma
EN100 015-1, antes de cualquier inter-
vención sobre este producto.
No conecte o desconecte este apara-
to cuando esté bajo tensión.
ATENCIÓN
RESPETE LAS PRE-
CAUCIONES
DE MANIPULACIÓN
DE LOS PRODUCTOS
SENSIBLES A LAS
DESCARGAS
ELECTROSTÁTICAS
5- Regulación de la nueva caja
a. Introduzca tensión eléctrica y presión neumática.
b. Presione durante + de 3 segundo sobre el botón pulsador
central Ref. 12 hasta que los LEDS 1 (amarillo) y 4 (naranja)
parpadeen, el proceso de inicialización arranca automáticamente
(fi g. 17 y 19).
c. Deje de presionar el botón pulsador y permita al aparato reali-
zar automáticamente su
ciclo de inicialización (varias aperturas y
cierres).
d. Después de alrededor de 1 minuto, la válvula se inmoviliza,
conforme a la consigna solicitada. En ausencia de consigna, la
válvula se cierra en posición de estanquidad.
e. Vuelva a cerrar la tapa con su junta, respetando el par de
apriete de 5 Nm. (fi g. 18)
Fig. 17 Fig. 18
78M05
LED 1
Rep. 12
LED 4
Fig. 19
MANTENIMIENTO
Antes de cualquier operación de mantenimiento o de puesta en
marcha, corte la alimentación del posicionador
D
, despresurice
la válvula y púrguela para prevenir todo riesgo de accidente
corporal o material.
Mantenimiento preventivo : La guarnición de clapet perfi lado existe
como piezas de recambio para las válvulas 2/2 NC serie 290, ver
páginas siguientes.
Las válvulas 3/2 NC serie 390 están equipadas de un clapet stan-
dard, ver hoja de puesta en marcha específi ca.
Este producto es conforme a las exigencias esenciales de
la Directiva 2004/108/CE relativa a la Compatibilidad Elec-
tromagnética, a las exigencias esenciales de la Directiva
2006/95/CE relativa a la Baja Tensión. Se puede suministrar
una declaración de conformidad bajo demanda
