E. Beschrijving en werking van de controleregelaar
TECHNISCHE HANDLEIDING. INGEBRUIKSTELLING EN WERKING
Handleiding van de NA6888/NA6888W
Index van de voornaamste functies en technische kenmerken
Voornaamste functies: de regelaar is de speciale controle-inrichting van de verwarmer van de warmtepomp en bevat twee tempe-
ratuursensoren (watertemperatuur en buitentemperatuur), twee controle-uitgangen (compressor en ontdooiing) en een ingang voor
het alarmsignaal (gebruikt voor de bescherming tegen hoge en lage drukwaarden). De voornaamste functies worden hieronder geto-
ond.
Controle en visualisatie van de temperatuur: kan de temperatuur van het waterreservoir en de buitentemperatuur tonen en kan
de temperatuur van het waterreservoir regelen tussen de maximum- en minimum temperatuurlimieten.
Controle van de automatische ontdooiing: Beschikt over een logische controle van de ontdooiing voor een geoptimaliseerd design
van de warmtepomp en kan op een bijzonder efficiënte manier ontdooien om te waarborgen dat de externe machines normaal kun-
nen werken op lage temperaturen. Er kunnen verschillende vormen van ontdooiing onderscheiden worden: Door middel van de
vierwegsklep, door de omloopklep of via de ontdooiing door elektrische warmte.
Extern alarm: een ingang voor een extern alarm die vijf verschillende modi toelaat: Altijd geactiveerd, altijd geactiveerd en vast; altijd
uitgeschakeld; altijd uitgeschakeld en vast en toegang geweigerd.
Andere: het is mogelijk om de maximum- en de minimumtemperaturen vast te leggen, de richting van de vierwegsklep, de uitges-
telde start van de compressorbeveiliging, het alarmsignaal bij een fout van de temperatuursensor enz.
Voornaamste technische kenmerken:
- Visualisatiebereik temperaturen: -50/150 °C (het interval bedraagt 0,1 °C)
- Regelbereik temperaturen: -45/145 °C (het interval bedraagt 0,1 °C)
- Voedingsspanning: AC 220 V ± 10% o AC 380 V ± 10% 50 Hz (zie het aansluitschema)
- Werkomgeving: temperatuur, -20 ºC / 50 ºC; vochtigheid, <_ 85%.
- Capaciteit van het relaiscontact: 2 A/380 V AC (zuivere resistieve belasting)
- Temperatuursensor: NTC R25 = 5 k92, B (25/50) = 3470 K
- Uitvoeringsstandaard: Q/320585 XYK 01-2004 (NA8824-HTD)
Bedieningsinstructies

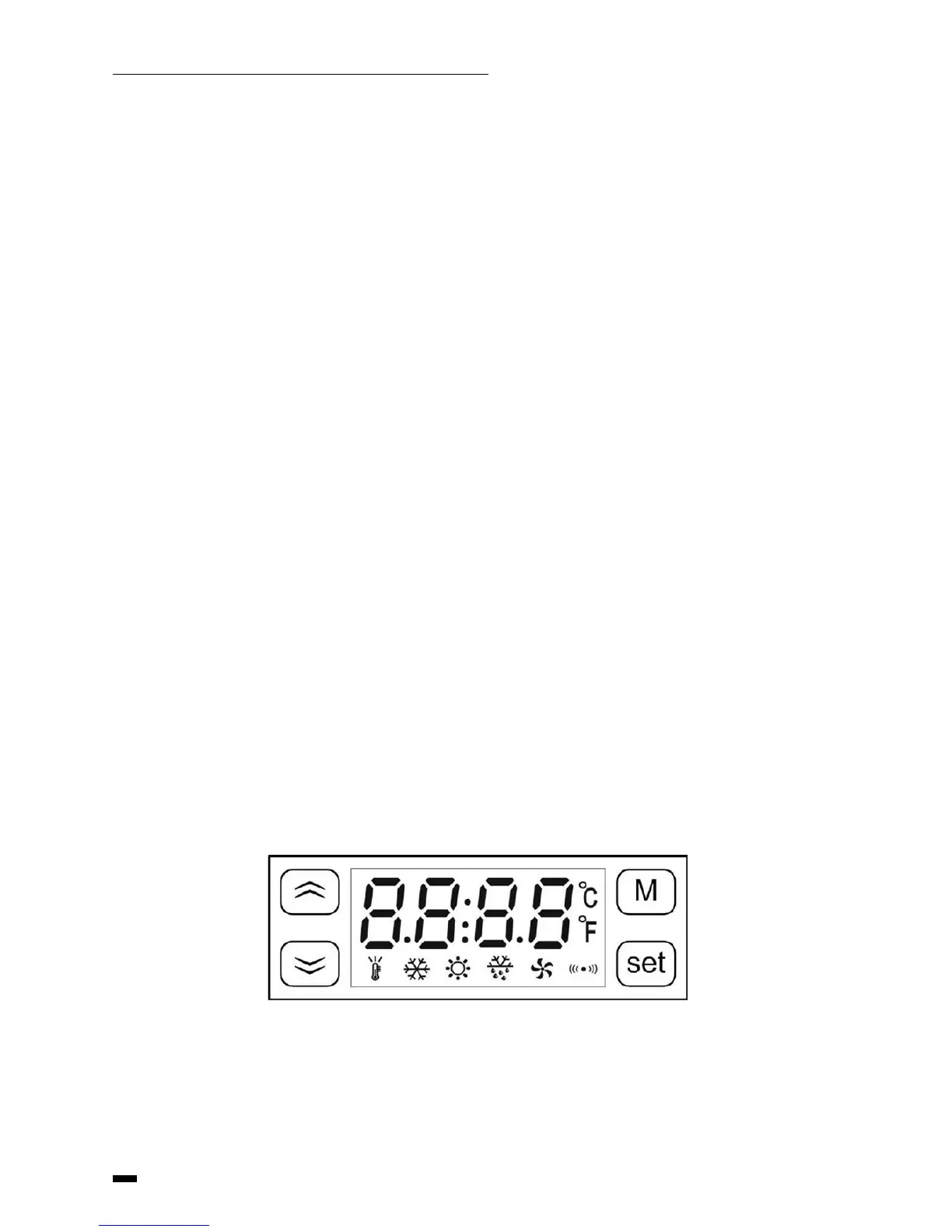

Paneel
