5.
PUESTA
EN MARCHA DE LA BC
MANUAL TÉCNICO. PUESTA EN MARCHA Y FUNCIONAMIENTO
A. Reglas de instalación
Es necesario determinar el emplazamiento del aparato según determinados criterios:
· El aparato debe fijarse sobre una base dura (de tipo de hormigón o de chasis de acero duro) y debe estar protegida de
los riesgos de inundación.
· El aparato debe estar instalado en el exterior, alejado de los rayos directos del sol y de cualquier otra fuente de calor.
· Debe dejarse un espacio libre alrededor del aparato del orden de 1 m en la parte frontal y de 0,5 m como mínimo en la
parte posterior y en los laterales del aparato.
· El aire provocado por la hélice debe dirigirse fuera del alcance de los entornos de trabajo (ventanas, puertas...)
· La distancia mínima entre la bomba de calor y el brocal de la piscina debe ser como mínimo 3,5 m.
(Reglamento electrotécnico para baja tensión ITC-BT-31).
· Las conexiones eléctricas e hidráulicas deben efectuarse según la normas en vigor (NF C 15 100, CE 1 364).
Las canalizaciones de las conexiones deben ser fijas.
B. Conexiones hidráulicas
Conectar las entradas y las salidas de agua de la piscina de tubería de PVC 50/38 a la entrada y a la salida de la bomba de calor. La
conexión se ejecutará a partir de un by-pass sobre el circuito de filtración de la piscina después del filtro y antes del tratamiento del agua.

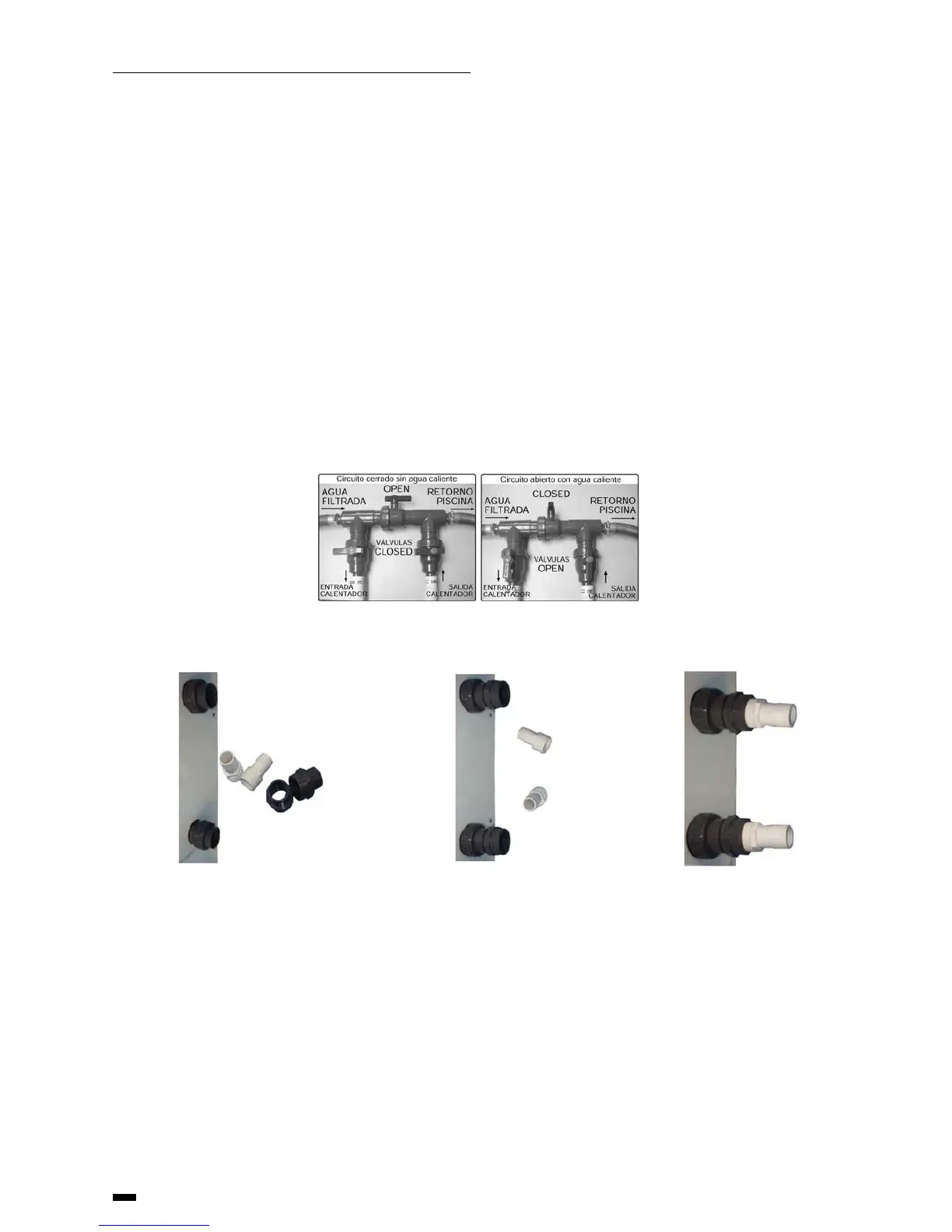

La maquina viene provista de dos enlaces tres piezas D-50 PVC, dos adaptadores mixtos 50-40x1 1/2” PVC y dos conexiones man-
guera NPT 1 1/2”-38. En las instalaciones donde la tubería sea de D-50 basta con instalar los enlaces tres piezas (foto 1). Para ins-
talaciones en donde la tubería sea D-38 se deben de instalar los adaptadores mixtos y las conexiones manguera D-38 (fotos 2 y 3)
foto 1 foto 2 foto 3
Una vez instaladas las piezas necesarias, se conectan las entradas y las salidas.
C. Conexión eléctrica
· El suministro eléctrico para la bomba de calor debe proceder, preferentemente, de un circuito exclusivo que disponga
de componentes de protección reglamentaria (en la parte superior: protección por diferencial 30 mA) y un interruptor
magnetotérmico.
· La instalación eléctrica debe ser efectuada por un profesional cualificado (tipo electricista) según las reglas y normas en
vigor en el país de instalación.
· El circuito de la bomba de calor debe ir unido a un circuito de toma a tierra de seguridad a nivel del bloque terminal
· Los cables deben estar instalados correctamente de manera que no provoquen interferencias (pasos en los pasahilos).
