5. ARRANQUE DA BC
MANUAL TÉCNICO. ARRANQUE E FUNCIONAMENTO
A. Regras de instalação
É necessário determinar a localização do aparelho conforme determinados critérios:
· O aparelho deverá ser fixado sobre uma base dura (betão ou chassis de aço duro) e deverá estar protegido contra
riscos
de inundação.
· O aparelho deverá ser instalado no exterior, protegido dos raios directos do sol e de qualquer outra fonte de calor.
· Deverá deixar-se um espaço livre ao redor do aparelho: cerca de 1 m na parte frontal e 0,5 m como mínimo na parte
posterior e nos laterais do aparelho.
· O ar provocado pela hélice deverá ser dirigido fora do alcance dos ambientes de trabalho (janelas, portas...)
· A distância mínima entre a bomba de calor e a margem da piscina deve ser no mínimo 3,5 m.
(Regulamento electrotécnico para baixa tensão ITC-BT-31).
· As ligações eléctricas e hidráulicas deverão ser efectuadas conforme as normas em vigor (NF C 15 100, C 1 364).
As canalizações das ligações devem ser fixas.
B. Ligações hidráulicas
Ligar as entradas e as saídas de água da piscina de tubagem de PVC 50/38 à entrada e à saída da bomba de calor. A ligação será
realizada através de um
by-pass
sobre o circuito de filtragem da piscina depois do filtro e antes do tratamento da água.
A maquina apresenta duas ligações de três peças D-50 PVC, dois adaptadores mistos 50-40x1 1/2” PVC e duas ligações mangueira
NPT 1 1/2”-38. Nas instalações onde a tubagem for de D-50, bastará instalar as ligações de três peças (foto 1). Nas instalações
onde a tubagem for de D-38, deverão ser instalados os adaptadores mistos e as ligações mangueira D-38 (fotos 2 e 3)

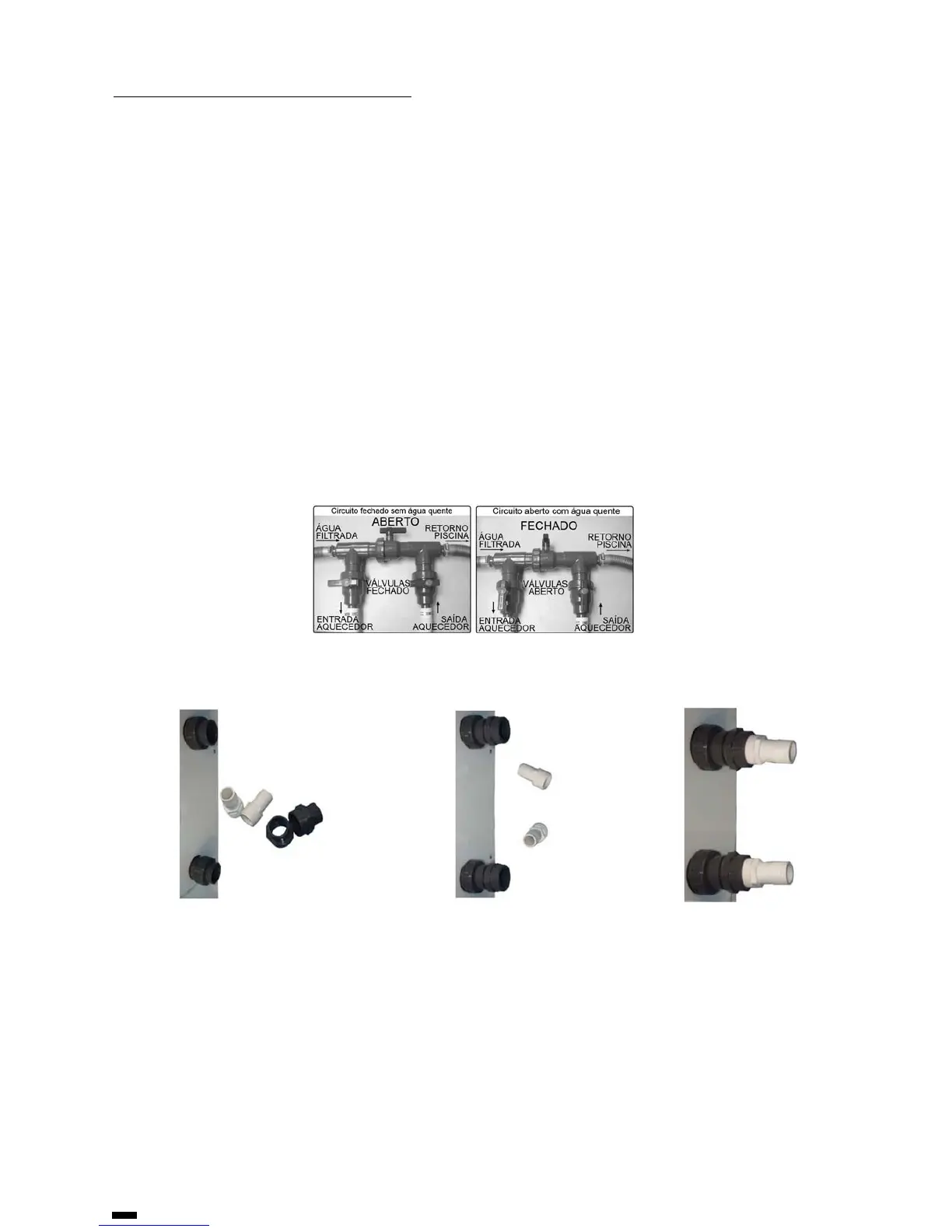

foto 1 foto 2 foto 3
Após terem sido instaladas as peças necessárias, deverão ser ligadas as entradas e as saídas.
C. Ligação eléctrica
· O fornecimento eléctrico para a bomba de calor deverá proceder, preferentemente, de um circuito exclusivo que disponha
de componentes de protecção regulamentar (na parte superior: protecção por diferencial 30 mA) e um interruptor
magnetotérmico.
· A instalação eléctrica deverá ser efectuada por um profissional qualificado (tipo electricista) conforme as regras e normas
em vigor no país de instalação.
· O circuito da bomba de calor deverá ser ligado a um circuito de ligação à terra de segurança a nível do bloco terminal .
122
Ligações de três peças D-50 PVC
Ligações mangueira NPT 1 1/2’
‐
38
