Quick Guide for Professionals
This section of the installation manual is intended for experienced installers of
remote starter and mobile security products. Only the most frequently needed
information is included in the following few pages. It has been laid out to allow
you to quickly access connection and operational details to maximize your installa-
tion performance. Since most of the programming is set for popular defaults, you
will not need to make major, complex changes.

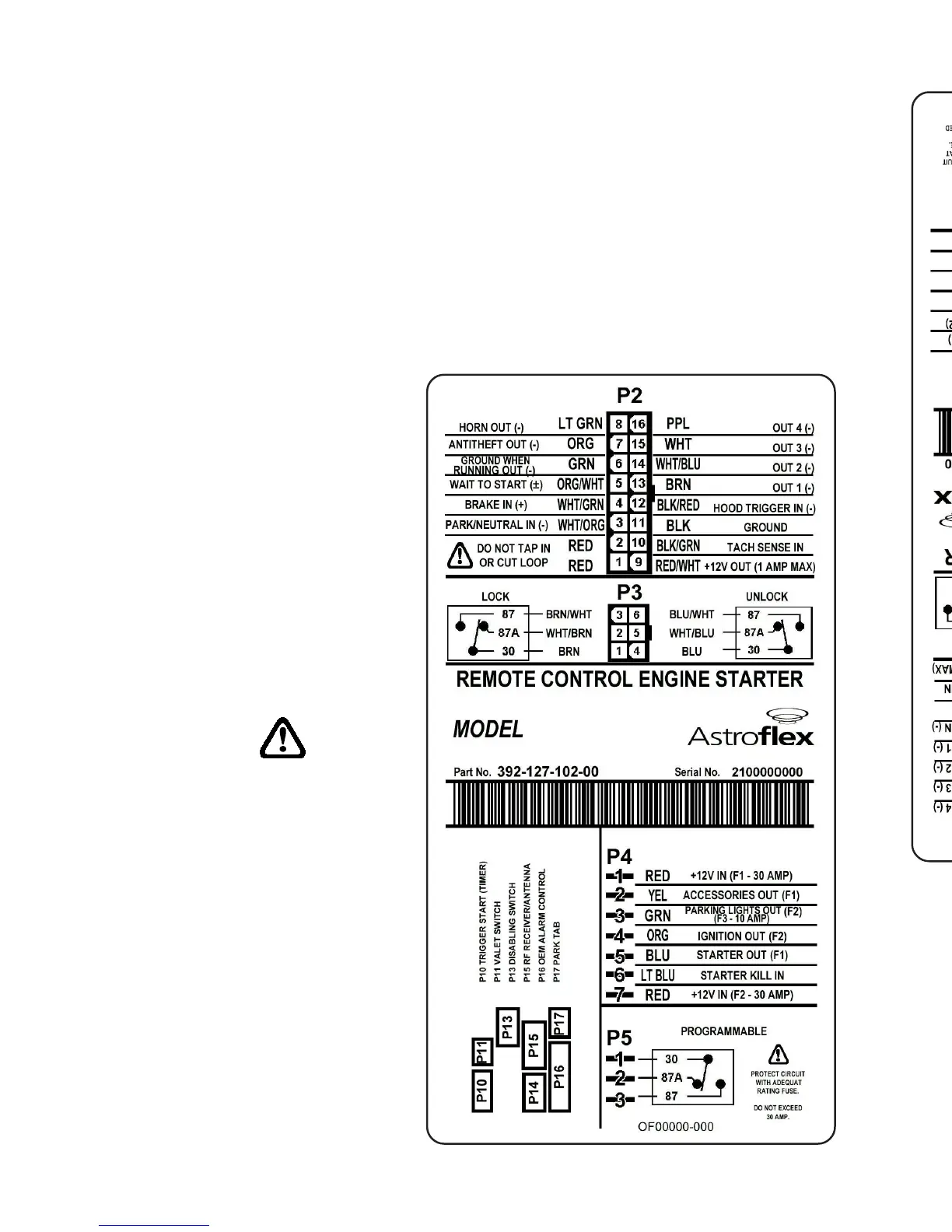

The following charts show the purpose of each wire on each connector and lists
the color code and pin position. Each of the first 5 charts are for a single connec-
tor. The last chart lists the connectors for the plug-in accessories.
Whenever you encounter a wire
that needs further explanation,
or need to access the virtually
unlimited programming flexibil-
ity of this Astrostart product, a
reference to the detailed instal-
lation instructions found later in
the manual will allow you to
understand all of the connection
and programming options
available. Additional informa-
tion will be available on the
AstroChart CD ROM.
Each wire that provides a
(-) output can supply only
one single Bosch style
automotive relay.
2
2
Guide abrégé pour installateurs qualifiés
Cette section du manuel d'installation est destinée aux installateurs expérimentés
de démarreurs à distance et de dispositifs de sécurité mobile et ne contient que
l'information la plus souvent requise. Elle est conçue pour accéder rapidement aux
détails relatifs aux connexions et fonctionnalitées du démarreur à distance afin de
simplifier la tâche à l’installateur.
Comme les réglage de programmation par défaut conviennent à la plupart des
applications, aucune modification d'importance n'est requise.
Les tableaux qui suivent indiquent la fonction des fils de chacune des prises et
donnent le code couleur et la position des broches. Chacun des cinq premiers
tableaux s’appliquent à une
seule prise.
Le dernier tableau présente les
prises pour accessoires
enfichable.
Si une des connexions requiert
plus d'explications, ou si vous
désirez exploiter toutes les
possibilités qu'offre ce produit
AstroStart, consultez la section
relative à l'installation détaillée
plus loin dans ce document. On
y décrit plus en détail les
connexions et les options de
programmation disponibles.
D'autres renseignements sont
disponibles sur le cédérom
AstroChart.
Chaque fil qui procure une
sortie (-) peut alimenter un
seul relais de type Bosch.
