Detailed Programming
Programming is very simple once you have programmed your first Astrostart.
Programming parameters are divided into 15 groups called "levels" (see program-
ming tables, pages 9 to 12). These parameters are selected by setting a series of
9 DIP switches.

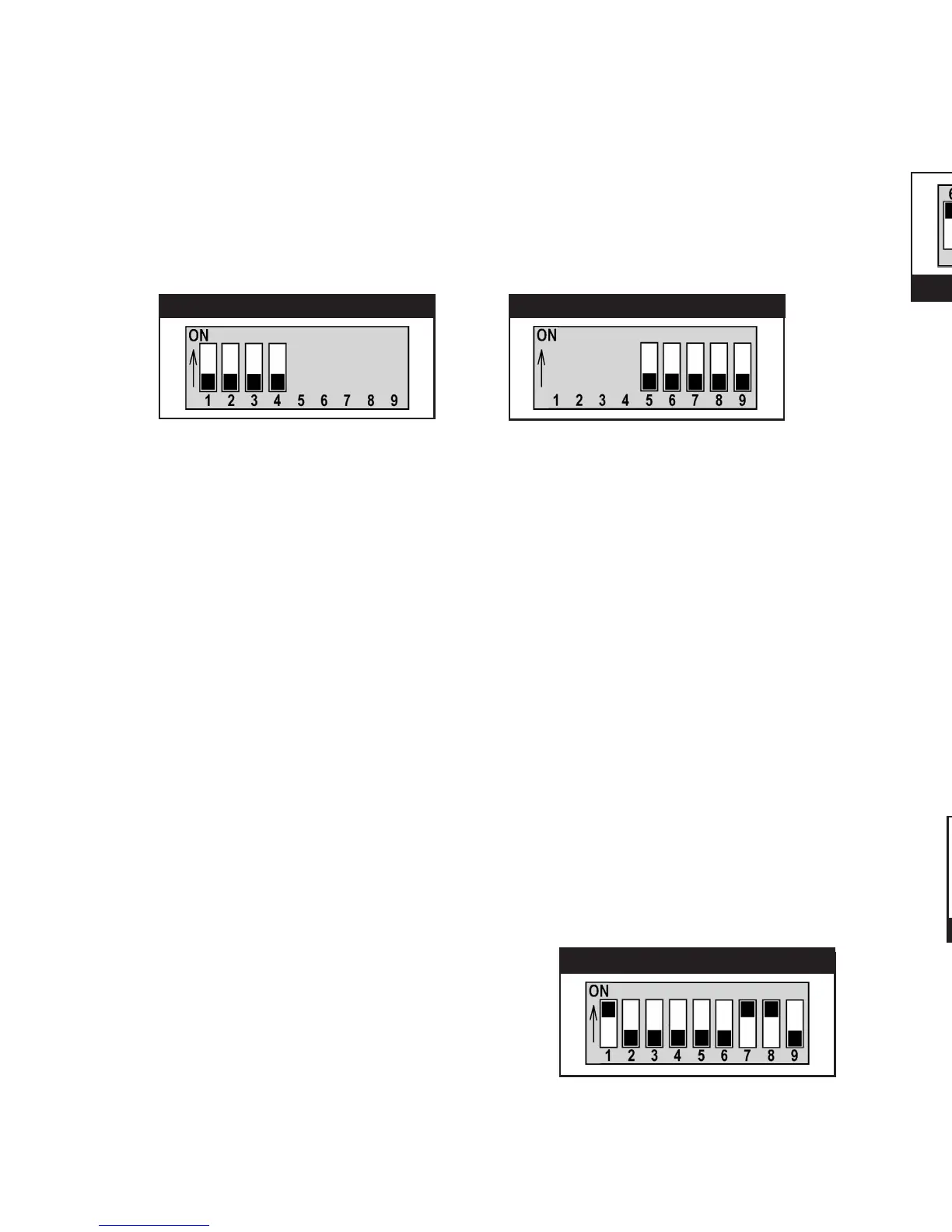

DIP switches 1, 2, 3 and 4 are used to
select programming levels.......
In each level, all parameters must be programmed in a single programming step.
Programming is accomplished as follows.
1) Set DIP switches 1, 2, 3 and 4 to select the feature’s LEVEL.
2) Set DIP switches 5 to 9 to combine options you wish to select.
3) Apply brakes to lock in the selected parameters in memory. LED flashes
same number of times as programming level selected, confirming that
parameters have been memorized in that LEVEL.
3a) Repeat steps 1 to 3 for each LEVEL that requires programming changes.
4) When programming is complete, put all DIP switches back to "OFF"
position, then apply brakes.
NOTE: IF YOU HAVE TO MAKE ANY PROGRAMMING CHANGES IN ONE
LEVEL, THE ENTIRE LEVEL MUST BE PROGRAMMED.
EXAMPLE
Imagine you have to program the Astrostart for an eight cylinder engine, with an
idle speed of 600 RPM.
1) Place DIP switches in following position:
a) DIP switches 1, 2, 3 and 4 for programming level 2.
b) DIP switches 5,6, & 7 determine number of cylinders.
c) DIP switch 8 & 9 determines idle speed.
2) Apply brakes, the LED flashes twice to
confirm level 2 settings have been
memorized.
3) When you have finished programming,
return all DIP switches to the OFF, then
apply brakes or select next level.
...while DIP switches 5 to 9 are
used to select options in each level.
8
8
Programmation détaillée
La programmation est très simple après avoir effectué la programmation du premier
module de commande.
Les options de programmation sont regroupées en 15 niveaux (consulter les tableaux
de programmation, page 9 à 12). Le choix des options se fait en réglant une série de
9 commutateurs DIP.
Les commutateurs DIP 1 à 4 permettent
de choisir le niveau de programmation.....
À chaque niveau, il faut programmer tous les paramètres en une seule étape de
programmation.
La programmation s'effectue comme suit :
1) Réglez les commutateurs DIP 1, 2, 3 et 4 en fonction du NIVEAU de
l'option désirée.
2) Réglez les commutateurs DIP 5 à 9 selon les OPTIONS désirée.
3) Appuyez sur la pédale de frein pour enregistrer en mémoire les
paramètres choisis. La DEL clignote un nombre de fois correspondant au
niveau de programmation choisi pour confirmer l'enregistrement des
options de ce NIVEAU.
3a) Répétez les étapes 1 à 3 pour chaque NIVEAU qui doit être programmé.
4) Une fois la programmation terminée, remettez tous les commutateurs DIP
en position OFF, puis appuyer sur la pédale de frein.
REMARQUE : LE NIVEAU EN ENTIER DOIT ÊTRE REPROGRAMMÉ MÊME SI UN SEUL
CHANGEMENT EST EFFECTUÉ.
EXEMPLE:
Supposons que vous devez programmer un démarreur AstroStart pour un moteur 8
cylindres, avec vitesse de ralenti à 600 tr/min.
1) Réglez les commutateurs DIP comme suit :
a) DIP 1, 2, 3 et 4 pour le niveau de
programmation 2.
b) DIP 5, 6 et 7 pour le nombre de
cylindres.
c) DIP 8 et 9 pour la vitesse de ralenti.
2) Appuyez sur la pédale de frein. La DEL
clignote deux fois pour confirmer
l'enregistrement des réglages du NIVEAU 2.
3) Une fois la programmation terminée, ramenez tous les commutateurs DIP à
la position OFF puis, appyez sur les freins ou passez au niveau suivan
t.
.....tandis que les DIP 5 à 9 permettent
de choisir les options à ce niveau.
RÉGLAGE DES OPTIONS
SÉLECTION DU NIVEAU
EXAMPLE DE RÉGLAGE
SETTING FEATURES
SETTING PROGRAM LEVEL
SETTING EXAMPLE
