Atlantic Nirvana RMGD-MK21 - Fijar el Soporte Mural a la Pared

44
60 cm
60 cm
3 m
Volumen
1
Volumen
2
Volumen
3
60 cm
Caja de
control
2,25 m
Volumen 1
Sin aparatos
eléctricos
Volumen 2
Aparato eléctrico
de clase II - IP X4
Volumen 3
Aparato eléctrico
de clase II

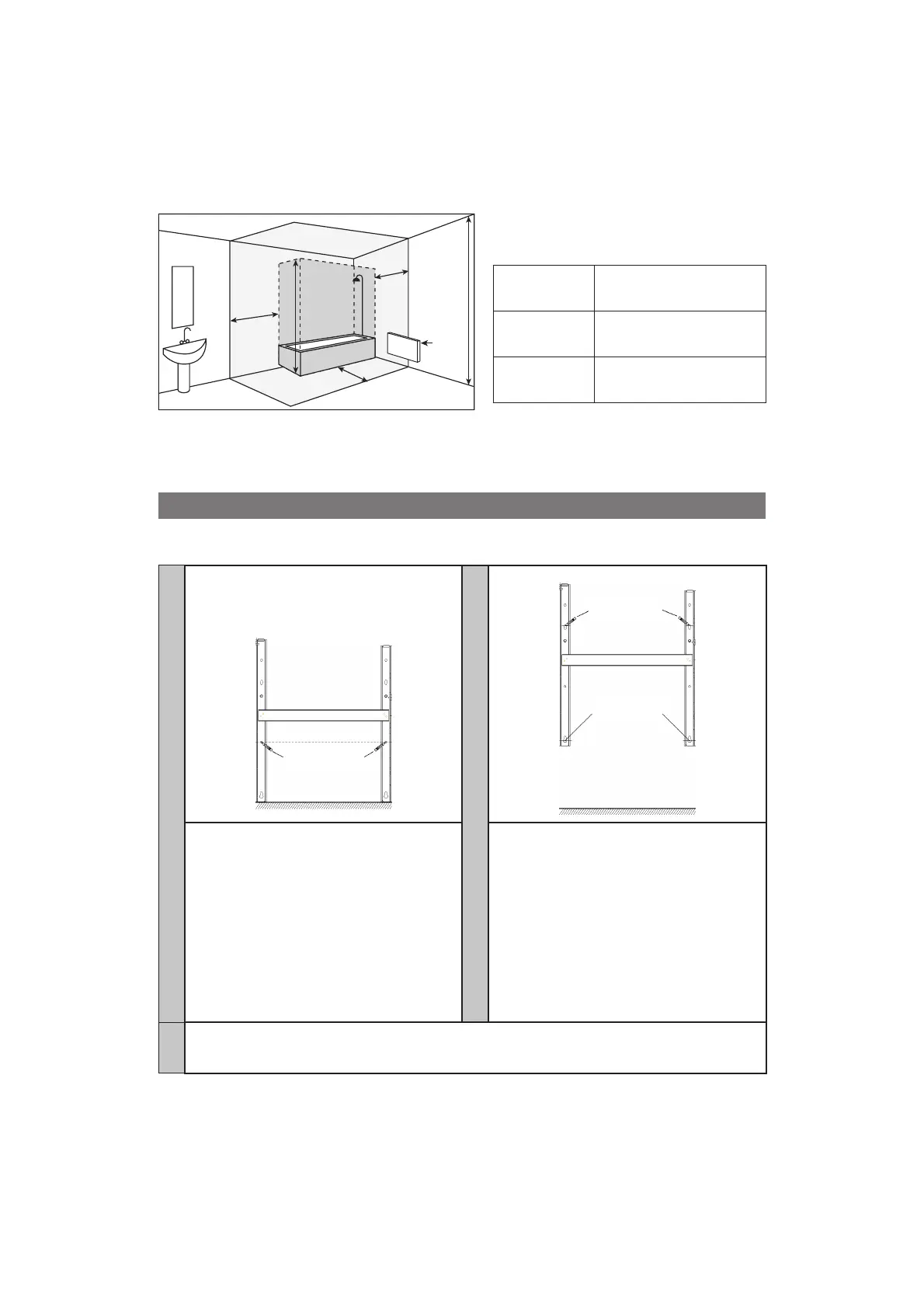

FIJAR EL SOPORTE MURAL A LA PARED
Modelo Horizontal
1
Puntos de
perforación A
2
Puntos de
perforación B
Puntos de
perforación A
Coloque el soporte mural en
el suelo y contra la pared.
Identifique los puntos de
perforación A. Éstos indican
la posición de las fijaciones
inferiores.
Suba el soporte mural haciendo
que los puntos de perforación
citados anteriormente coincidan
con los agujeros de perforación
A.
Marque los 2 puntos de
perforación B mediante un
bolígrafo. Debe tener los
4 puntos de perforación
marcados.
3
Realice los 4 agujeros e introduzca los tacos adaptados a su pared
(ej. yeso, hormigón, etc.). Coloque el soporte y atornille.
