Atlantic Nirvana RMGD-MK21 - Raccorder Le Radiateur

5
Modèle Vertical
1
Points
de
perçage
A
2
Points de
perçage
Visser
A
B
B

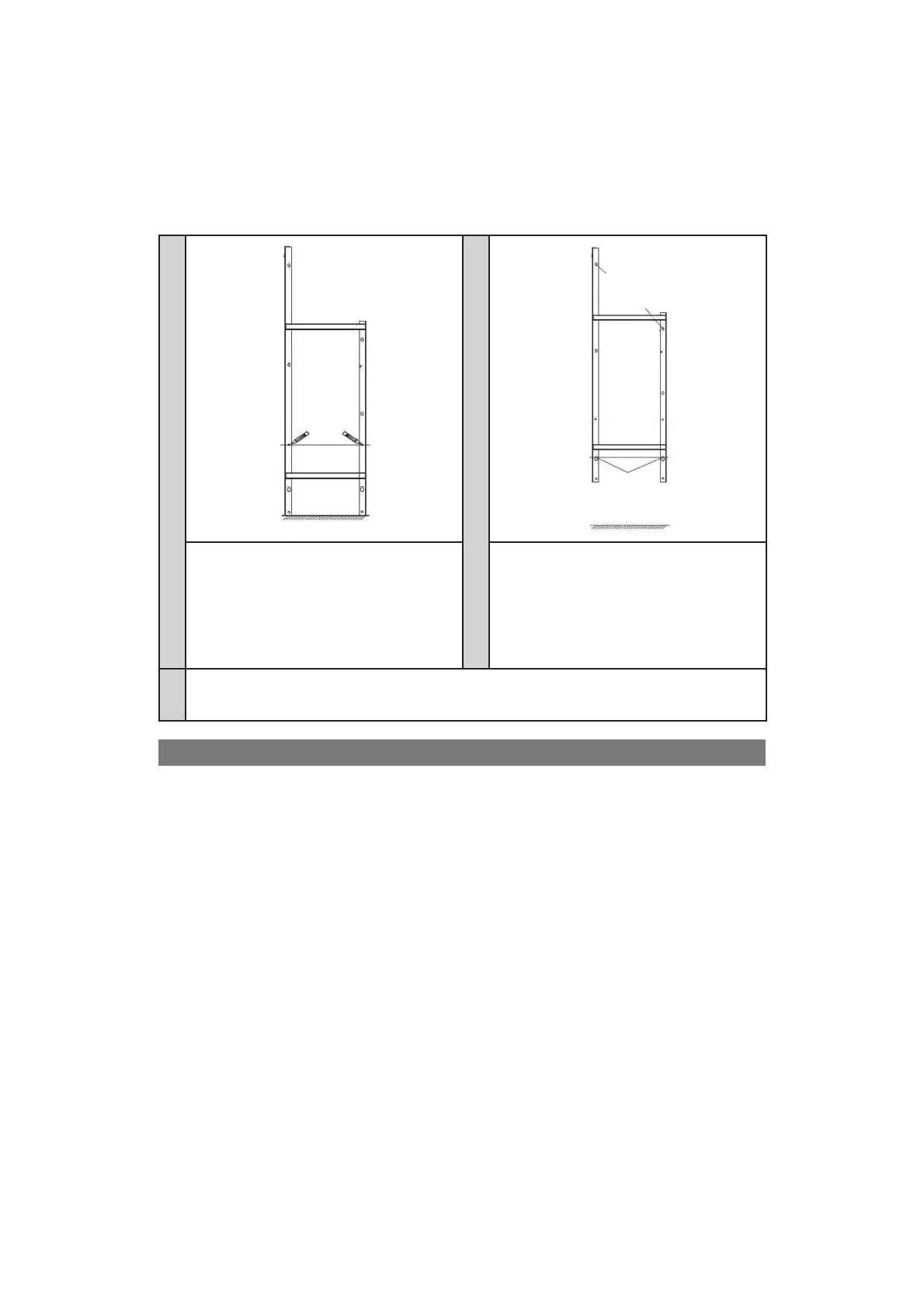

Posez le support mural au sol.
Repérez les points de perçage
A. Ceux-ci donnent la position
KLZÄ_H[PVUZPUMtYPL\YLZ
Remontez le support mural
LU MHPZHU[ JV{UJPKLY SLZ WVPU[Z
de perçage A avec les trous
PUMtYPL\YZ K\ Z\WWVY[ T\YHS
Pointez les 2 points de perçage
B à l'aide d'un stylo.
3
Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex.
plaque de plâtre, béton). Positionnez le support mural et vissez.
RACCORDER LE RADIATEUR
- L’appareil doit être alimenté en 230 V Monophasé 50Hz.
- L’alimentation de l’appareil doit être directement raccordée au réseau
après le dispositif de coupure omnipolaire ayant une distance d’ouverture
des contacts d’au moins 3mm sans interrupteur intermédiaire (horloge,
relais mécanique et statique, thermostat d’ambiance, étc...).
- Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron =
Phase, Bleu = Neutre, Noir = Fil pilote) par l’intermédiaire d’un boîtier de
raccordement. Dans des locaux humides comme les cuisines et les salles
de bains, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
- L’installation doit être équipée d’un dispositif de protection de type
disjoncteur.
Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (fil noir) de l’appareil à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé par
le fabricant, son service après-vente ou une personne de qualification
similaire afin d’éviter un danger.
