Atlantic Nirvana RMGD-MK21 - Conectar el Radiador

45
Modelo Vertical
1
Puntos
de
perforación
A
2
Puntos de
perforación
Tornillo
A
B
B

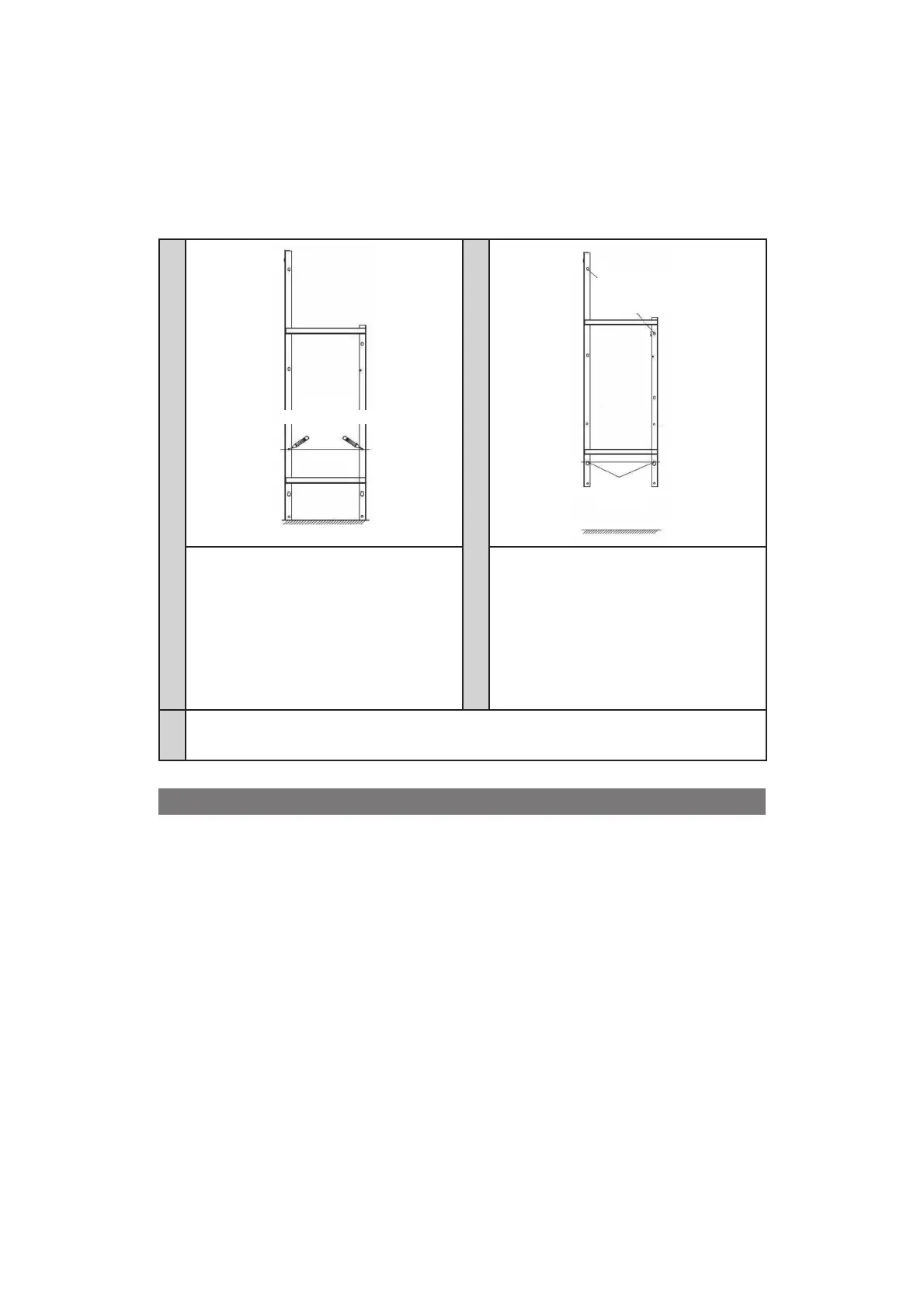

Coloque el soporte mural en
el suelo y contra la pared.
Identifique los puntos de
perforación A. Éstos indican
la posición de las fijaciones
inferiores.
Suba el soporte mural haciendo
que los puntos de perforación
citados anteriormente coincidan
con los agujeros de perforación
A.
Marque los 2 puntos de
perforación B mediante un
bolígrafo.
3
Realice los 4 agujeros e introduzca los tacos adaptados a su pared
(ej. yeso, hormigón, etc.). Coloque el soporte y atornille.
CONECTAR EL RADIADOR
- El aparato debe tener un suministro eléctrico de 230 V monofásico
50 Hz.
- La conexión eléctrica debe realizarse mediante un dispositivo de corte
omnipolar, con una distancia de separación de los polos de un mínimo
de 3 mm sin interruptor intermediario (reloj, relé mecánico y estático,
termostato de ambiente, etc.).
- La conexión a la red se realizará mediante un cable de 3 hilos (marrón
= fase, azul = neutro, negro = hilo piloto) por medio de una caja de
conexión. En estancias húmedas como cocinas y cuartos de baño, es
necesario instalar la caja de conexión a una distancia mínima de 25 cm
del suelo.
- La instalación debe incluir un dispositivo de protección tipo disyuntor.
Queda prohibida la conexión a tierra.
